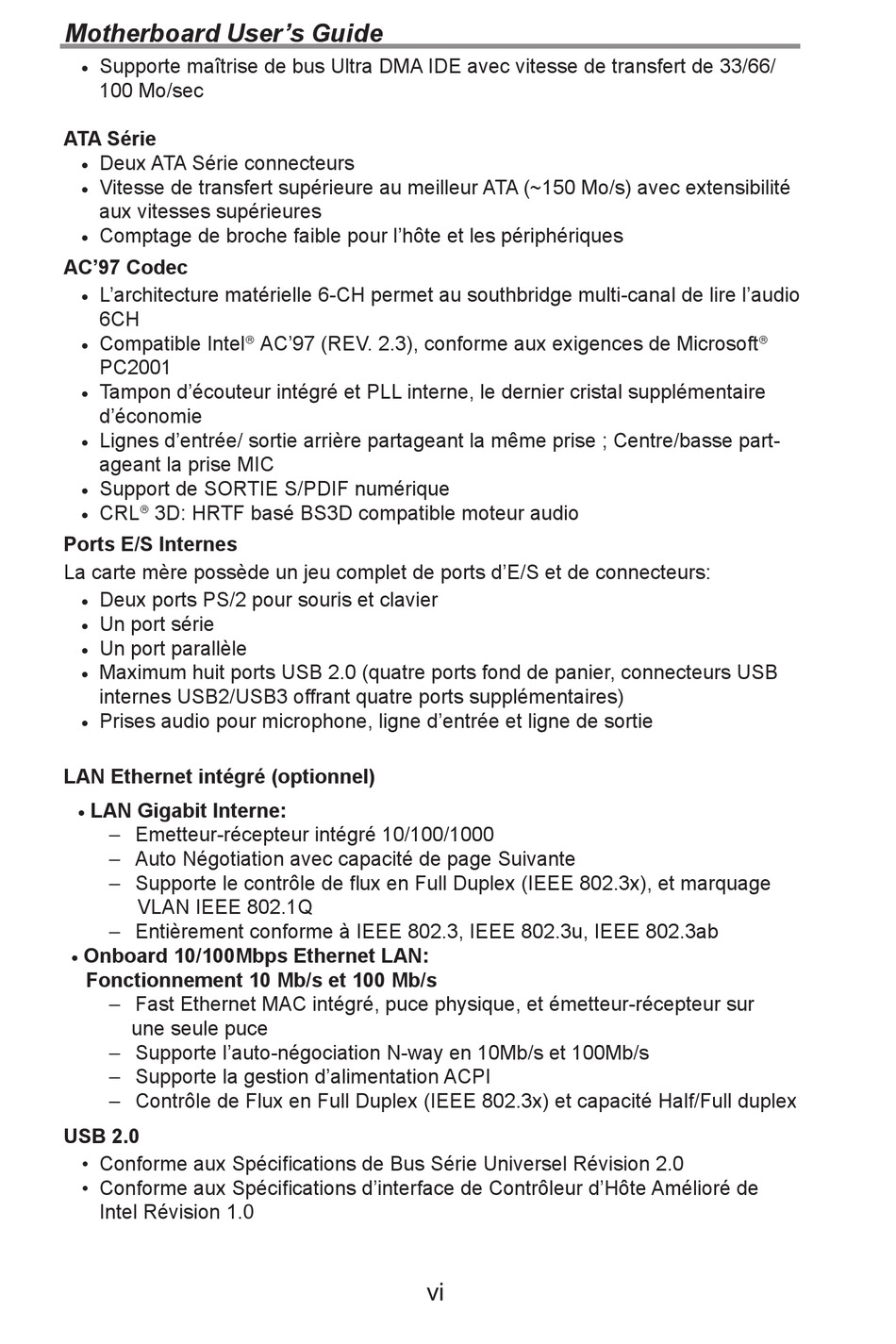

ECS Motherboard User Manual page 8

Motherboard User's Guide
Supporte maîtrise de bus Ultra DMA IDE avec vitesse de transfert de 33/66/
•
100 Mo/sec
ATA Série
Deux ATA Série connecteurs
•
Vitesse de transfert supérieure au meilleur ATA (~150 Mo/s) avec extensibilité
•
aux vitesses supérieures
Comptage de broche faible pour l'hôte et les périphériques
•
AC'97 Codec
L'architecture matérielle 6-CH permet au southbridge multi-canal de lire l'audio
•
6CH
Compatible Intel
•
PC2001
Tampon d'écouteur intégré et PLL interne, le dernier cristal supplémentaire
•
d'économie
Lignes d'entrée/ sortie arrière partageant la même prise ; Centre/basse part-
•
ageant la prise MIC
Support de SORTIE S/PDIF numérique
•
CRL 3D: HRTF basé BS3D compatible moteur audio

•
Ports E/S Internes
La carte mère possède un jeu complet de ports d'E/S et de connecteurs:
Deux ports PS/2 pour souris et clavier
•
Un port série
•
Un port parallèle
•
Maximum huit ports USB 2.0 (quatre ports fond de panier, connecteurs USB
•
internes USB2/USB3 offrant quatre ports supplémentaires)
Prises audio pour microphone, ligne d'entrée et ligne de sortie
•
LAN Ethernet intégré (optionnel)
LAN Gigabit Interne:
•
− Emetteur-récepteur intégré 10/100/1000
− Auto Négotiation avec capacité de page Suivante
− Supporte le contrôle de flux en Full Duplex (IEEE 802.3x), et marquage
VLAN IEEE 802.1Q
− Entièrement conforme à IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Onboard 10/100Mbps Ethernet LAN:
•
Fonctionnement 10 Mb/s et 100 Mb/s
− Fast Ethernet MAC intégré, puce physique, et émetteur-récepteur sur
une seule puce
− Supporte l'auto-négociation N-way en 10Mb/s et 100Mb/s
− Supporte la gestion d'alimentation ACPI
− Contrôle de Flux en Full Duplex (IEEE 802.3x) et capacité Half/Full duplex
USB 2.0
• Conforme aux Spécifications de Bus Série Universel Révision 2.0
• Conforme aux Spécifications d'interface de Contrôleur d'Hôte Amélioré de
Intel Révision 1.0
AC'97 (REV. 2.3), conforme aux exigences de Microsoft

vi

