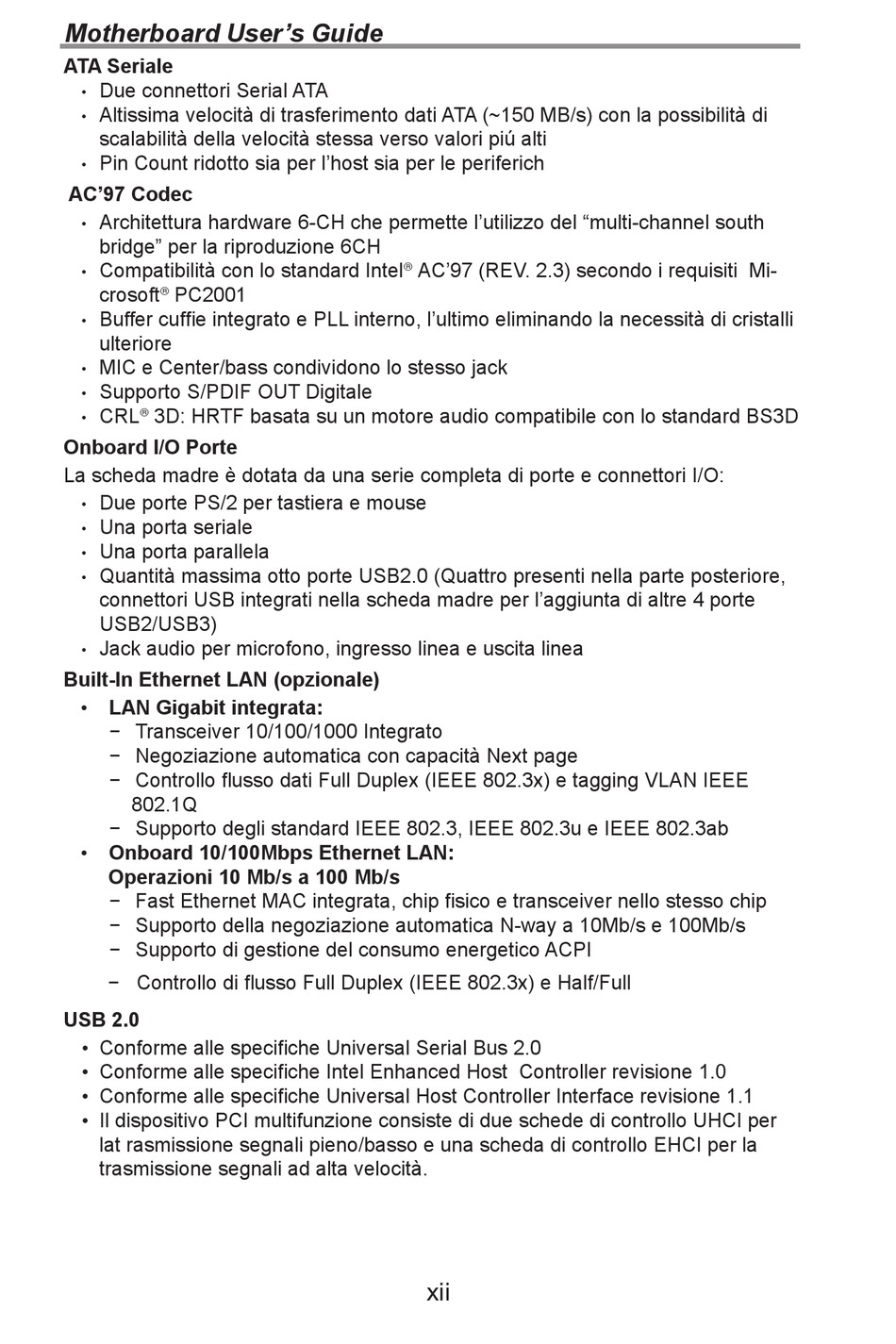

Motherboard User's Guide
ATA Seriale
Due connettori Serial ATA
•
Altissima velocità di trasferimento dati ATA (~150 MB/s) con la possibilità di
•
scalabilità della velocità stessa verso valori piú alti
Pin Count ridotto sia per l'host sia per le periferich
•
AC'97 Codec
Architettura hardware 6-CH che permette l'utilizzo del "multi-channel south
•
bridge" per la riproduzione 6CH
Compatibilità con lo standard Intel
•
crosoft PC2001

Buffer cuffie integrato e PLL interno, l'ultimo eliminando la necessità di cristalli
•
ulteriore
MIC e Center/bass condividono lo stesso jack
•
Supporto S/PDIF OUT Digitale
•
CRL 3D: HRTF basata su un motore audio compatibile con lo standard BS3D

•
Onboard I/O Porte
La scheda madre è dotata da una serie completa di porte e connettori I/O:
Due porte PS/2 per tastiera e mouse
•
Una porta seriale
•
Una porta parallela
•
Quantità massima otto porte USB2.0 (Quattro presenti nella parte posteriore,
•
connettori USB integrati nella scheda madre per l'aggiunta di altre 4 porte
USB2/USB3)
Jack audio per microfono, ingresso linea e uscita linea
•
Built-In Ethernet LAN (opzionale)
• LAN Gigabit integrata:
− Transceiver 10/100/1000 Integrato
− Negoziazione automatica con capacità Next page
− Controllo flusso dati Full Duplex (IEEE 802.3x) e tagging VLAN IEEE
802.1Q
− Supporto degli standard IEEE 802.3, IEEE 802.3u e IEEE 802.3ab
• Onboard 10/100Mbps Ethernet LAN:
Operazioni 10 Mb/s a 100 Mb/s
− Fast Ethernet MAC integrata, chip fisico e transceiver nello stesso chip
− Supporto della negoziazione automatica N-way a 10Mb/s e 100Mb/s
− Supporto di gestione del consumo energetico ACPI
− Controllo di flusso Full Duplex (IEEE 802.3x) e Half/Full
USB 2.0
• Conforme alle specifiche Universal Serial Bus 2.0
• Conforme alle specifiche Intel Enhanced Host Controller revisione 1.0
• Conforme alle specifiche Universal Host Controller Interface revisione 1.1
• Il dispositivo PCI multifunzione consiste di due schede di controllo UHCI per
lat rasmissione segnali pieno/basso e una scheda di controllo EHCI per la
trasmissione segnali ad alta velocità.
AC'97 (REV. 2.3) secondo i requisiti Mi-

xii
