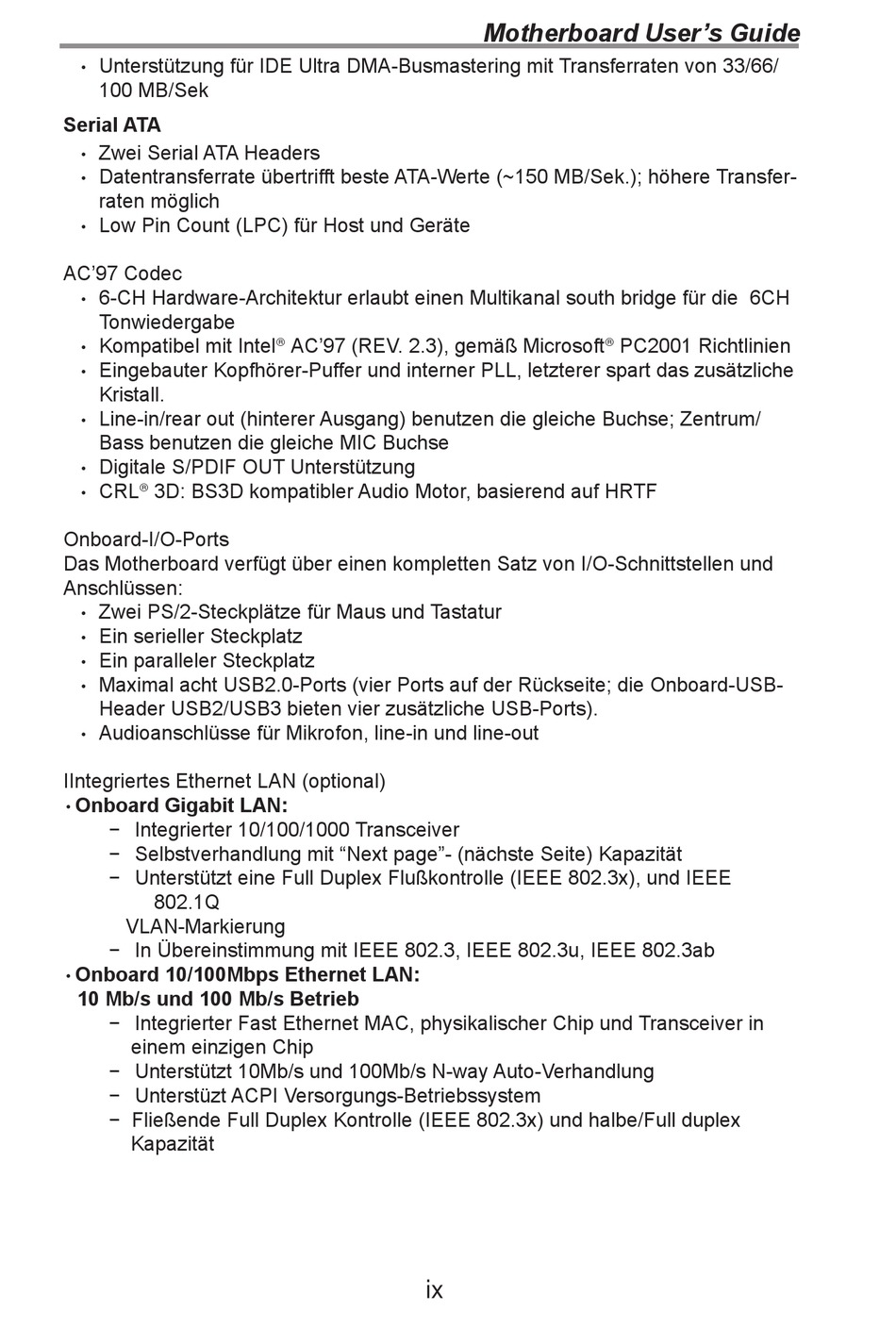

ECS Motherboard User Manual page 11

Unterstützung für IDE Ultra DMA-Busmastering mit Transferraten von 33/66/
•
100 MB/Sek
Serial ATA
Zwei Serial ATA Headers
•
Datentransferrate übertrifft beste ATA-Werte (~150 MB/Sek.); höhere Transfer-
•
raten möglich
Low Pin Count (LPC) für Host und Geräte
•
AC'97 Codec
6-CH Hardware-Architektur erlaubt einen Multikanal south bridge für die 6CH
•
Tonwiedergabe
Kompatibel mit Intel
•
Eingebauter Kopfhörer-Puffer und interner PLL, letzterer spart das zusätzliche
•
Kristall.
Line-in/rear out (hinterer Ausgang) benutzen die gleiche Buchse; Zentrum/
•
Bass benutzen die gleiche MIC Buchse
Digitale S/PDIF OUT Unterstützung
•
CRL 3D: BS3D kompatibler Audio Motor, basierend auf HRTF

•
Onboard-I/O-Ports
Das Motherboard verfügt über einen kompletten Satz von I/O-Schnittstellen und
Anschlüssen:
Zwei PS/2-Steckplätze für Maus und Tastatur
•
Ein serieller Steckplatz
•
Ein paralleler Steckplatz
•
Maximal acht USB2.0-Ports (vier Ports auf der Rückseite; die Onboard-USB-
•
Header USB2/USB3 bieten vier zusätzliche USB-Ports).
Audioanschlüsse für Mikrofon, line-in und line-out
•
IIntegriertes Ethernet LAN (optional)
Onboard Gigabit LAN:
•
− Integrierter 10/100/1000 Transceiver
− Selbstverhandlung mit "Next page"- (nächste Seite) Kapazität
− Unterstützt eine Full Duplex Flußkontrolle (IEEE 802.3x), und IEEE
802.1Q
VLAN-Markierung
− In Übereinstimmung mit IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Onboard 10/100Mbps Ethernet LAN:
•
10 Mb/s und 100 Mb/s Betrieb
− Integrierter Fast Ethernet MAC, physikalischer Chip und Transceiver in
einem einzigen Chip
− Unterstützt 10Mb/s und 100Mb/s N-way Auto-Verhandlung
− Unterstüzt ACPI Versorgungs-Betriebssystem
− Fließende Full Duplex Kontrolle (IEEE 802.3x) und halbe/Full duplex
Kapazität
AC'97 (REV. 2.3), gemäß Microsoft

ix
Motherboard User's Guide
PC2001 Richtlinien

