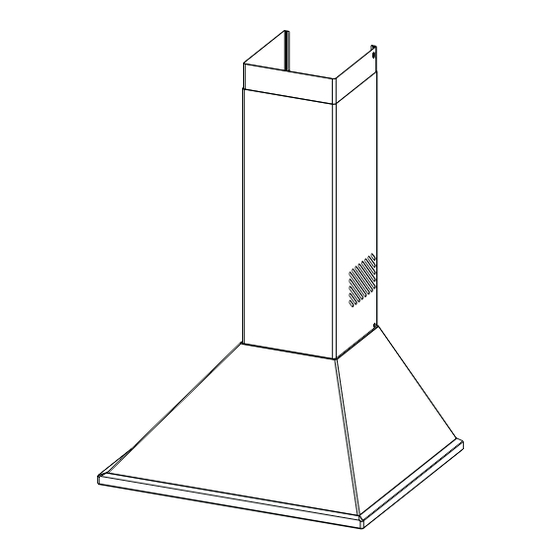

Libretto di Istruzioni
Instructions Manual
Manuel d'Instructions
Bedienungsanleitung
Gebruiksaanwijzing
Manual de instrucciones
Manual de Instruções
Käyttöohje
www.rangemaster.co.uk

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Hood and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Rangemaster Hood

Summary of Contents for Rangemaster Hood

  • Page 1 Libretto di Istruzioni Instructions Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing Manual de instrucciones Manual de Instruções Käyttöohje www.rangemaster.co.uk...

  • Page 2: Table Of Contents

    INDICE CONSIGLI E SUGGERIMENTI.............................. 4 CARATTERISTICHE................................5 INSTALLAZIONE ................................... 6 USO...................................... 11 MANUTENZIONE ................................12 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................14 CHARACTERISTICS ................................15 INSTALLATION..................................16 USE ...................................... 21 MAINTENANCE ................................... 22 SOMMAIRE CONSEILS ET SUGGESTIONS............................24 CARACTERISTIQUES................................. 25 INSTALLATION..................................26 UTILISATION ..................................
  • Page 3 ÍNDICE CONSELHOS E SUGESTÕES............................64 CARACTERÍSTICAS ................................65 INSTALAÇÃO..................................66 UTILIZAÇÃO ..................................71 MANUTENÇÃO..................................72 SISÄLTÖ OHJEET JA SUOSITUKSET ............................... 74 MITAT JA OSAT .................................. 75 ASENNUS .................................... 76 KÄYTTÖ ....................................81 HUOLTO ....................................82...

  • Page 4: Consigli E Suggerimenti

    CONSIGLI E SUGGERIMENTI Questo libretto di istruzioni per l' u so è previsto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. INSTALLAZIONE • Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.

  • Page 5: Caratteristiche

    CARATTERISTICHE Ingombro Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Filtri, Moto- Camino Telescopico formato da: Camino Superiore Camino Inferiore Flangia di Riduzione ø 150-120 mm Anello di Maggiorazione ø 120-125 mm Raccordouscita Aria Rif. Q.tà Componenti di Installazione 7.2.1 Staffe Fissaggio Camino Superiore Tasselli...

  • Page 6: Installazione

    INSTALLAZIONE Foratura Parete e Fissaggio Staffe 110 110 Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fondale; alla quota H (H=altezza della parte in vista del Fondale), per installazione con Fondale.
  • Page 9 Montaggio Corpo Cappa • Agganciare il Corpo Cappa alle Viti 12a. • Serrare definitivamente le Viti 12a di supporto. Connessioni USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibi- le di ø150 o 125 mm, la cui scelta è...
  • Page 10 CONNESSIONE ELETTRICA • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm. • Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as- sicurarsi che il connettore del Cavo di alimentazione sia corret- tamente inserito nella presa dell’Aspiratore Montaggio Barra Portamestoli •...
  • Page 11 Luci Accende e spegne l’Impianto di Illuminazione. Motore Accende e spegne il motore Aspirazione. Velocità Determina la velocità di esercizio: 1. Velocità minima, adatta ad un ricambio d’aria continuo particolarmente silenzioso,in presenza di pochi vapori di cottura. 2. Velocità media, adatta alla maggior parte delle condizioni d’uso, dato l’ottimo rapporto tra portata d’aria trattata e livello sonoro.

  • Page 12: Manutenzione

    MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Togliere i Filtri uno alla volta, spingendoli verso la parte poste- riore del gruppo e tirando contemporaneamente verso il basso.
  • Page 13 Illuminazione SOSTITUZIONE LAMPADE Lampade alogene da 28 W • Togliere i Filtri antigrasso metallici. • Svitare le Lampade e sostituirle con nuove di uguali caratteri- stiche. • Rimontare i Filtri antigrasso metallici. Illuminazione SOSTITUZIONE LAMPADE Lampade alogene da 20 W. •...

  • Page 14: Recommendations And Suggestions

    • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. • The minimum safety distance between the cooker top and the extractor hood is 650 mm (some models can be installed at a lower height, please refer to the paragraphs on working dimensions and installation).

  • Page 15: Characteristics

    CHARACTERISTICS Dimensions Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters Telescopic Chimney comprising: Upper Section Lower Section Reducer Flange ø 150-120 mm Adapting ring ø 120-125 mm Air Outlet Connection Ref. Q.ty Installation Components 7.2.1...

  • Page 16: Installation

    • Fix the brackets using the 12a (4,2 x 44,4) screws supplied. • Insert the two screws 12a (4,2 x 44,4) supplied in the hood body fixing holes, leaving a gap of 5-6 mm between the wall and the head of the screw.
  • Page 17 1 17...
  • Page 18 1 18...
  • Page 19 • To install a ø 125 mm air exhaust connection, insert the reducer flange 9 on the hood body air outlet and the adapt- ing ring ø120-125 10a on the reducer flange.
  • Page 20 Fix the Utensil Rail • Position the Utensil rail on the front part of the hood. • Fix using the Utensil rail to the hood using the Screws 16. • Insert the plugs 18. Chimney assembly Upper exhaust Chimney •...
  • Page 21 Light Switches the lighting system on and off Motor Switches the extractor motor on and off Speed Sets the operating speed of the extractor: 1. Low speed, used for a continuous and silent air change in the presence of light cooking vapour. 2.

  • Page 22: Maintenance

    MAINTENANCE Grease filters CLEANING METAL SELF- SUPPORTING GREASE FILTERS • The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Remove the filters one at a time by pushing them towards the back of the group and pulling down at the same time.
  • Page 23 20 W halogen light. • Remove the 2 screws fixing the Lighting support, and pull it out of from the Hood. • Extract the lamp from the Support. • Replace with another of the same type, making sure that the two pins are properly inserted in the lamp holder socket holes.

  • Page 24: Conseils Et Suggestions

    CONSEILS ET SUGGESTIONS La présente notice d' e mploi vaut pour plusieurs versions de l' a ppareil. Elle peut contenir des descriptions d' a c- cessoires ne figurant pas dans votre appareil. INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.

  • Page 25: Caracteristiques

    CARACTERISTIQUES Encombrement Composants Réf. Q.té Composants de Produit Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres Cheminée Télescopique formée par : Cheminée Supérieure Cheminée Inférieure Flasque de Réduction ø 150-120 mm Anneau de raccord Ø 120 - 125 mm Raccord Sortie Air Réf.

  • Page 26: Installation

    INSTALLATION Perçage Paroi et Fixation Brides 116 116 Tracer sur la paroi: • une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte. • une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans emba- ses: à...
  • Page 27 2 27...
  • Page 28 2 28...
  • Page 29 Montage Corps Hotte • Accrocher le corps hotte aux vis 12a prévues à cet effet. • Serrer définitivement les vis 12a de support. Connexions SORTIE DE L'AIR EN VERSION EVACUATION Pour l’installation dans la Version Aspirante, connecter la hotte au tuyau d’évacuation, au moyen d’un tuyau rigide ou flexible de ø...
  • Page 30 BRANCHEMENT ELECTRIQUE • Brancher la hotte sur le secteur en interposant un interrup- teur bipolaire avec ouverture des contacts d’au moins 3 • Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien bran- ché...

  • Page 31: Utilisation

    UTILISATION Lumières Allume et éteint l’éclairage. Moteur Allume et éteint le moteur aspiration Vitesses Détermine les vitesses d’exploitation ainsi subdivisées: 1.Vitesse minimale, pour un rechange d’air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson. 2.Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre débit d’air traité...

  • Page 32: Entretien

    ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense. • Retirer les filtres l’un aprés l’autre, en les poussant vers la par- tie arrière du groupe et en tirant simultanément vers le bas.
  • Page 33 Eclairage REMPLACEMENT LAMPES Lampe halogène de 28 W. • Retirer les filtres anti-graisse métalliques. • Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques. • Remonter les filtres anti-graisse métalliques. Eclairage REMPLACEMENT LAMPES Lampe halogène de 20 W. •...

  • Page 34: Empfehlungen Und Hinweise

    EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungs- merkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.

  • Page 35: Charakteristiken

    CHARAKTERISTIKEN Platzbedarf Komponenten Pos. St. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläse- gruppe, Filtern Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Reduzierflansch ø 150-120 mm Anschlussflansch ø 125 mm Luftaustritt-Anschlussstück Pos. St. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Dübel Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5 Schrauben M5 x16 ((Fakultativ) Reling für Küchenutensilien (Fakultativ)

  • Page 36: Montage

    MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 110 110 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll; •...
  • Page 37 3 37...
  • Page 38 3 38...
  • Page 39 Montage des Haubenkörpers • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. Anschlüsse LUFTAUSTRITT BEI DER ABSAUGVERSION Für die Installation als Absaugversion die Haube mittels eines starren oder flexiblen Rohrs mit ø 150 oder 125 mm anschließen, das vom Installateur ausgewählt wird.
  • Page 40 ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von min- destens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

  • Page 41: Bedienung

    BEDIENUNG Beleucht Schaltet die Beleuchtung ein und aus Motor Schaltet den Gebläsemotor ein und aus Geschw. Steuert folgende Geschwindigkeitsstufen: 1.geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet; 2.mittlere Gebläsestufe, eignet sichaufgrund des guten Verhältnisses zwi- schen Fördervolumen und Geräuschentwicklung für die meisten Anwen- dungssituationen;...

  • Page 42: Wartung

    WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  • Page 43 Beleuchtung AUSWECHSELN DER LAMPEN Halogenlampe 28 W • Die Metallfettfilter entfernen. • Die Lampen ausschrauben und durch gleichwertige ersetzen. • Die Metallfettfilter wieder montieren. Beleuchtung AUSWECHSELN DER LAMPEN Halogenlampe 20 W • Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaube ziehen.

  • Page 44: Adviezen En Suggesties

    ADVIEZEN EN SUGGESTIES Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. INSTALLATIE • De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit on- juiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

  • Page 45: Eigenschappen

    EIGENSCHAPPEN Buitenafmetingen Onderdelen Productonderdelen Ref. Wasemkap compleet met: bedieningen, licht, ventilat- orgroep, filters Telescopische schouw bestaande uit: Bovenstuk Onderstuk Reductieflens ø 150-120 mm Flens ø 125 mm Verbindingsstuk luchtuitlaat Installatieonderdelen Ref. 7.2.1 Bevestigingsbeugels bovenstuk van de schouw Pluggen Schroeven 4,2 x 44,4 Schroeven 2,9 x 9,5 Schroeven M5 x16 (Optie) Keukenrail (Optie)

  • Page 46: Installatie

    INSTALLATIE Boren van gaten in de wand en bevestiging van de draagbeugels 110 110 Trek de volgende lijnen op de wand: • een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wa- semkap wilt installeren;...
  • Page 47 4 47...
  • Page 48 4 48...
  • Page 49 Montage van de Wasemkap • Haak de wasemkap vast aan de schroeven 12a. • De dragende schroeven 12a definitief aanhalen. Aansluitingen LUCHTUITGANG – AANZUIGENDE UITVOERING Voor de installatie van de Aanzuigende Uitvoering de Kap aansluiten op de uitgaande leiding met behulp van een on- buigzame of buigzame buis van ø150 of 125 mm, de keu- ze wordt overgelaten aan de installateur.
  • Page 50 ELEKTRISCHE AANSLUITING • Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm. • Verwijder de vetfilters (zie par. "Onderhoud") en ver- zeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

  • Page 51: Gebruik

    GEBRUIK Lichten Hiermee schakelt u de verlichting aan en uit Motor Hiermee schakelt u de afzuigmotor aan en uit Snelheid Instelling van de werkingssnelheid: 1.Minimumsnelheid, geschikt voor een continue en zeer stille luchtverver- sing,als er weinig kookdampen zijn. 2.Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.

  • Page 52: Onderhoud

    ONDERHOUD Vetfilters REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS • De filters moeten eens in de 2 maanden of, bij bijzonder inten- sief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen. • Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
  • Page 53 Verlichting VERVANGING VAN DE LAMPEN Halogeenlamp van 28 W. • Verwijder de metalen vetfilters. • Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen. • Plaats de metalen vetfilters terug. Verlichting VERVANGING VAN DE LAMPEN Halogeenlamp van 20 W. •...

  • Page 54: Consejos Y Sugerencias

    CONSEJOS Y SUGERENCIAS Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden ín- tegramente con las de su aparato concreto. INSTALACIÓN •...

  • Page 55: Características

    CARACTERÍSTICAS Dimensiones Componentes Ref. Cant. Componentes del Producto Cuerpo campana dotado con: mandos, luz, grupo de ventilación, filtros. Chimenea Telescópica formada por: Chimenea Superior Chimenea Inferior Brida de reducción ø 150-120 mm Anillo de aumento diámetro 120-125 mm Racor salida aire Ref.

  • Page 56: Instalación

    INSTALACIÓN Perforación pared y fijación bridas 110 110 Trazar en la pared: • Una línea vertical hasta el techo o al límite superior, en el centro de la zona prevista para el montaje de la campana; • Una línea horizontal a: 650 mm mín. por encima del plano de cocción, para la instalación sin fondo; a la cota H (H=altura de la parte visible del fondo), para la instalación con fondo.
  • Page 57 5 57...
  • Page 58 5 58...
  • Page 59 Montaje del cuerpo de la campana • Enganchar el cuerpo de la campana en los tornillos 12a predispuestos. • Apretar definitivamente los tornillos 12a de soporte. Conexiones SALIDA AIRE VERSIÓN ASPIRANTE Para la instalación en Versión Aspirante conectar la Campana a la tubería de salida mediante un tubo rígido o flexible de ø150 o 125 mm, cuya selección se deja al instalador.
  • Page 60 CONEXIÓN ELÉCTRICA • Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo. • Quitar los Filtros antigrasa y asegurase de que el conec- tor del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

  • Page 61: Uso

    Luces Enciende y apaga la instalación de iluminación. Motor Enciende y apaga el motor de aspiración. Velocidad Determina las velocidades de ejercicio: Velocidad mínima, indicada para un recambio de aire continuo muy silencioso, en presencia de pocos vapores de cocción. Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.

  • Page 62: Mantenimiento

    MANTENIMIENTO Filtros antigrasa LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS • Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy in- tenso. • Quitar los filtros uno por vez, operando en los enganches co- rrespondientes.
  • Page 63 Iluminación SUSTITUCIÓN DE LAS LÁMPARAS Lámparas halógenas de 28 W • Quitar los filtros antigrasa metálicos, o abrir la rejilla portafil- tros. • Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características. • Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.

  • Page 64: Conselhos E Sugestões

    CONSELHOS E SUGESTÕES Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho. INSTALAÇÃO • O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instala- ção não correcta ou feita não em conformidade com as normas da boa técnica.

  • Page 65: Características

    CARACTERÍSTICAS Dimensões Componentes Ref. Qtd Componentes do produto Corpo do exaustor equipado com: Comandos, ilumina- ção, grupo do ventilador e filtros Chaminé telescópica formada por: Chaminé superior Chaminé inferior Flange de redução ø 150-120 mm Adaptar anel ø 120-125 mm Conexão da saída de ar Ref.

  • Page 66: Instalação

    INSTALAÇÃO Perfuração da parede e fixação dos suportes 110 110 Marque na parede: • Uma linha vertical até ao teto ou ao limite superior, a meio da zona prevista para montagem do exaustor; • uma linha horizontal a: pelo menos, 650 mm acima da placa de cozedura, para instalação sem fundo; à altura H (H=altura da parte à...
  • Page 67 6 67...
  • Page 68 6 68...
  • Page 69 Montagem do corpo do extractor • Pendure o corpo do extractor nos dois parafusos 12a. • Aperte totalmente os parafusos do suporte 12a. Ligações SAÍDA DE AR NA VERSÃO ASPIRANTE Para instalação na versão aspirante, ligue o exaustor ao tubo de saída, utilizando um tubo rígido ou flexível de ø150 ou 125 mm, cuja escolha deixamos ao critério do instalador.
  • Page 70 LIGAÇÃO ELÉCTRICA • Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 • Retire os filtros contra gordura (ver parágrafo da Manu- tenção) certificando-se de que o conector do cabo de ali- mentação está...

  • Page 71: Utilização

    UTILIZAÇÃO Luzes Liga e desliga a Iluminação Motor Liga e desliga o motor de exaustão Velocidade Determina a velocidade de funcionamento: 1. Velocidade mínima, indicada para uma troca contínua do ar muito silen- ciosa, se os vapores de cozedura forem poucos. 2.

  • Page 72: Manutenção

    MANUTENÇÃO Filtros contra gordura LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA • Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema e podem ser lavados na máquina de lavar louça. •...
  • Page 73 Iluminação SUBSTITUIÇÃO DAS LÂMPADAS Lâmpadas de halogéneo de 28 W • Tire os filtros metálicos antigordura ou abra a grade porta- filtros. • Desatarraxe as lâmpadas e substitua-as por novas de caracterís- ticas iguais. • Reinstale os filtros metálicos antigordura ou feche a grade por- ta-filtros.

  • Page 74: Ohjeet Ja Suositukset

    OHJEET JA SUOSITUKSET Nämä käyttöohjeet koskevat useita tuuletintyyppejä. On mahdollista, että teksti käsittelee yksityiskohtia, jotka eivät kuulu valitsemaanne tuulettimeen. ASENNUS • Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista • Pienin sallittu turvaetäisyys liesitason ja liesikuvun välillä on 650 mm (jotkut mallit voidaan asentaa alem- mas, katso mittoja ja asennusta koskevia kappaleita).

  • Page 75: Mitat Ja Osat

    MITAT JA OSAT Mitat Osat Viite Lkm Tuotteen osat Liesituulettimen runko, johon kuuluu: Kytkimet, valo, suodattimet, moottori Teleskooppihormi, jossa on: Ylähormi Alahormi Sovituslaippa ø 150-120 mm Suurennusrengas ø 120-125 mm Ilman ulostuloliitos Viite Lkm Asennuksen osat 7.2.1 Ylähormin kiinnitystuet Ruuvitulpat Ruuvit 4,2 x 44,4 Ruuvit 2,9 x 9,5 Ruuvit M5 x 16 (Lisävaruste)

  • Page 76: Asennus

    ASENNUS Seinän poraus ja tukien kiinnittäminen 110 110 Merkitse seinälle: • pystysuora viiva kattoon tai ylärajaan saakka liesituulettimen asennusalueen keskikohdalle, • vaakasuora viiva: vähintään 650 mm keittotason yläpuolelle, jos asennus tehdään ilman taustaa, mittaan H (H = taustan näkyvissä oleva osa) taustan kanssa asentamista varten. •...
  • Page 77 7 77...
  • Page 79 Liesituulettimen rungon kokoaminen • Kiinnitä runko ruuveihin 12a. • Kiristä tukiruuvit 12a. Liitännät ILMAN ULOSTULO IMUVERSIOSSA Imuversioasennuksessa liesituuletin liitetään ulostuloput- keen putkella tai letkulla, ø 150 tai 125 mm, jonka valitsee asentaja. • Putken ø 125 mm liittämistä varten liesituulettimen run- gon ulostuloaukkoon on asetettava kavennuslaippa 9 ja laippaan suurennusrengas 10a ø...
  • Page 80 SÄHKÖLIITÄNTÄ • Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm. • Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imu- laitteessa Kauhatelineen tangon asennus • Aseta kauhatelineen tanko liesituulettimen etuosaan. • Kiinnitä kauhatelineen tanko liesituulettimeen ruuveilla •...

  • Page 81: Käyttö

    KÄYTTÖ Valot Sytyttää ja sammuttaa valaistuksen Moottori Sytyttää ja sammuttaa imumoottorin. Nopeus Määrää käyttönopeuden: 1.Alin nopeus, soveltuu hiljaisesti toimivaan jatkuvaan ilmanvaihtoon sil- loin kun käryä on vähän. 2.Keskitason nopeus, soveltuu käsitellyn ilman määrän ja melutason erin- omaisen suhteen ansiosta useimpiin käyttöolosuhteisiin. 3.Korkein nopeus, sopii suuren ruoanlaitosta syntyvän käryn määrän pois- tamiseen, myös pitempiaikaiseen käyttöön.

  • Page 82: Huolto

    HUOLTO Rasvasuodattimet ITSEKANNATTAVIEN METALLISTEN RASVASUODATTIMIEN PUHDISTUS • Voidaan pestä myös astianpesukoneessa. Pesu on tarpeen noin 2 kuukauden käytön jälkeen tai useammin, jos laitetta käyte- tään paljon. • Irrota suodattimet yksi kerrallaan työntämällä niitä taaksepäin ja vetämällä samalla alaspäin. • Pese suodattimet. Vältä niiden taivuttamista. Anna suodattimi- en kuivua ennen niiden paikalleen asettamista.
  • Page 83 Valaistus LAMPPUJEN VAIHTAMINEN Halogeenilamput, 28 W • Irrota metalliset rasvasuodattimet. • Ruuvaa lamput irti ja vaihda ne uusiin samanlaisiin lamppui- hin. • Laita metalliset rasvasuodattimet paikoilleen. Valo LAMPUN VAIHTAMINEN Halogeenilamput, 20 W • Irrota kaksi ruuvia, jotka pitävät kiinni valon tukea ja poista tuki liesituulettimesta.
  • Page 84 AGA RANGEMASTER GROUP PLC 991.0279.673_ver2...
