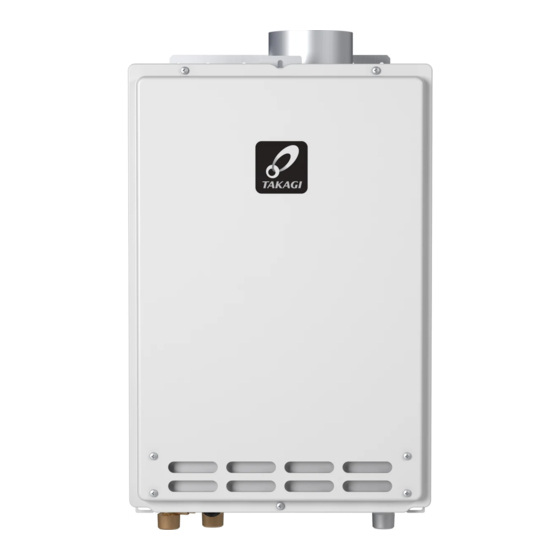

Takagi T‐KJr2‐IN Installation Manual And Owner's Manual

Gas tankless on‐demand water heater
Hide thumbs Also See for T‐KJr2‐IN:
Table of Contents

Advertisement

Quick Links

See also: Installation Instructions & Owner's Manual
TAKAGI



Gas Tankless Water Heater
Suitable for potable water heating and space‐heating *
*Please refer to local codes for space‐heating compliance.
  FEATURING
• ENDLESS HOT WATER
• ON DEMAND USAGE
• COMPACT, SPACE SAVING
• ENERGY CONSERVATION
• COMPUTERIZED SAFETY
• NO PILOT LIGHT
• EASY‐LINK SYSTEM (Only T‐D2‐IN & T‐D2‐OS)
"ANSI Z21.10.3"
and "CSA 4.3"
Only T‐D2 models
On‐Demand Water Heater
Installation Manual and Owner's Guide
・T‐KJr2‐IN     ・T‐KJr2‐OS
・T‐K4‐IN        ・T‐K4‐OS
・T‐D2‐IN        ・T‐D2‐OS




WARNING


property damage, personal injury or death.
‐Do  not  store  or  use  gasoline  or  other
flammable vapors and liquids in the vicinity of
this or any other appliance.
‐WHAT TO DO IF YOU SMELL GAS
• Do not try to light any appliance.
• Do  not  touch  any  electric  switch,  do  not
use any phone in your building.
• Immediately call your gas supplier from a
neighbor's  phone.  Follow  the  gas
supplier's instructions.
• If you cannot reach your gas supplier, call
the fire department.
‐Installation  and  service  must  be  performed
by a qualified installer, service agency or the
gas supplier.
If you have any questions, please
call or write to:
5 Whatney
Irvine, CA 92618
Toll Free: 1‐888‐882‐5244
Model

If the information in these
instructions is not followed

exactly, a fire or explosion
 may result causing

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the T‐KJr2‐IN and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Takagi T‐KJr2‐IN

Summary of Contents for Takagi T‐KJr2‐IN

  • Page 1 TAKAGI  On‐Demand Water Heater   Installation Manual and Owner’s Guide      “ANSI Z21.10.3”  and “CSA 4.3”  Model     ・T‐KJr2‐IN     ・T‐KJr2‐OS  ・T‐K4‐IN        ・T‐K4‐OS  ・T‐D2‐IN        ・T‐D2‐OS  Only T‐D2 models  If the information in these       instructions is not followed        exactly, a fire or explosion  WARNING    may result causing    property damage, personal injury or death.  ‐Do  not  store  or  use  gasoline  or  other  flammable vapors and liquids in the vicinity of  this or any other appliance.  ‐WHAT TO DO IF YOU SMELL GAS  • Do not try to light any appliance. ...

  • Page 2: Table Of Contents

    Contents    CONTENTS        Installation Manual      SPECIFICATIONS…………………………………………………………………………………………..………………………... 3      INTRODUCTION…………………………………………………………………………………………………..…………………. 4      SAFETY GUIDELINES…………….………………………………………………………………………………………..……….. 5    INSTALLATION………………………………………………………………………………………………..…………………..…. 6        General………………………………………………………………………………………………………………………..…..… 6        Clearances…………………………………………………………………………………………………………………………… 8    Included Accessories…………….………………………………………………………………………………………..….. 8      Optional Items…………………………………………………………………………………………………………………….. 9        High‐Altitude Installations…………………………………………………………………………………………………….     Venting Instructions……………………………………………………………………………………………………………..       Gas Supply and Gas Pipe Sizing………..................…     Water Connections……………..…………………………………………………………………………………………….…    ...

  • Page 3: Specifications

    Specifications        SPECIFICATIONS Model  T‐KJr2‐IN  T‐KJr2‐OS  T‐K4‐IN  T‐K4‐OS  T‐D2‐IN  T‐D2‐OS  Natural Gas Input  Min:    19,500 Btu/h  Min:    11,000 Btu/h  Min:    11,000 Btu/h  (Operating Range)  Max: 140,000 Btu/h  Max: 190,000 Btu/h  Max: 199,000 Btu/h  Propane Input  Min:    19,500 Btu/h  Min:    11,000 Btu/h  Min:    11,000 Btu/h  (Operating Range)  Max: 140,000 Btu/h  Max: 190,000 Btu/h  Max: 199,000 Btu/h  Gas Connection  ¾” NPT  Water Connections   ¾” NPT  Water Pressure  15 ‐ 150 psi*  Natural Gas  Min. 5.0” WC  Max. 10.5” WC   Inlet Pressure  Propane  Min. 8.0” WC ...

  • Page 4: Introduction

    Introduction  INTRODUCTION • This  manual  provides  information  necessary  for  the  installation,  operation,  and  maintenance of the water heater.   • The model description is listed on the rating plate which is attached to the front panel  of the water heater.   • Please read all installation instructions completely before installing this product.   • If  you  have  any  problems  or  questions  regarding  this  equipment,  consult  with  the  manufacturer or its local representative.   • This equipment is an on‐demand, tankless water heater designed to efficiently supply  endless hot water for your needs.  • The  T‐KJr2‐IN,  T‐K4‐IN,  &  T‐D2‐IN  are  to  be  only  installed  indoor  (direct‐vent  convertible).  The T‐KJr2‐OS, T‐K4‐OS, & T‐D2‐OS are to be only installed outdoor. ...

  • Page 5: Safety Guidelines

    Safety Guidelines  SAFETY GUIDELINES   SAFETY DEFINITIONS     Indicates an imminently hazardous situation which, if not avoided, will result in    death or serious injury.    DANGER  Indicates an imminently hazardous situation which, if not avoided, could result  in death or serious injury.  WARNING  Indicates an imminently hazardous situation which, if not avoided, could result  in minor or moderate injury.  CAUTION  GENERAL   Follow  all  local  codes,  or  in  the  absence  of  local  codes,  follow  the  most  recent  edition  of  the  National Fuel Gas Code: ANSI Z223.1/NFPA 54 in the USA or CAN/CSA B149.1 Natural Gas, Propane  Installation Code in Canada.   Properly ground the unit in accordance with all local codes or in the absence of local codes, with  the National Electrical Codes:  ANSI/NFPA 70 in the USA or CSA standard C22.1 Canada Electrical ...

  • Page 6: Installation

    Installation  INSTALLATION GENERAL    1. Follow  all  local  codes,  or  in  the  absence  of  local  codes,  follow  the  most  recent  edition  of  the  National  Fuel  Gas  Code:  ANSI  Z223.1/NFPA  54  in  the  USA  or  CAN/CSA  B149.1  Natural  Gas,  Propane Installation Code in Canada.     2.
  • Page 7 Installation    • Installation  and  service  must  be  performed  by  a  qualified  installer  (for  example,  a  licensed  plumber  or  gas  fitter),  otherwise  the  warranty  will  be  void.  • WARNING  The installer (licensed professional) is responsible for the correct installation  of  the  water  heater  and  for  compliance  with  all  national,  state/provincial,  and local codes. ...

  • Page 8: Clearances

    Installation    CLEARANCES  Top         Maintain  all  clearances  around    the water heater.    Back   Side       Side     Front      Bottom       Model  Top  Bottom  Front  Back  Sides  T‐KJr2‐IN*  12”  12”  24”  1”  2 “  T‐KJr2‐OS ...

  • Page 9: Optional Items

    Installation    OPTIONAL ITEMS  Model  T‐KJr2‐IN  T‐KJr2‐OS  T‐K4‐IN  T‐K4‐OS  T‐D2‐IN  T‐D2‐OS  ✔  ✔  ✔  ✔  TK‐RE02      ✔  ✔  TM‐RE30          ✔  ✔  ✔  TK‐BF01        ✔  ✔  ✔  TK‐TV10        ✔  ✔  ✔ ...
  • Page 10 Installation  5. Pipe Covers: TK‐PC01 and TK‐PCJr2  6. Recess box: TK‐RB02  The  pipe  cover  protects  the  The Recess box will allow for  plumbing pipes to the water heater  “clean” installations.  The water  from  unexpected  adjustments.   heater fits inside the recess box,  This  pipe  cover  is  fixed  to  the  which hides and protects the  bottom of the water heater, which  whole water heater and plumbing.   The Recess box will fit in‐between  hides  the  plumbing  and  improves  most wall studs.  the  visual  aspects  of  the  whole  installation for the water heater. 7. T‐Vent Wall Thimble with Termination: TK‐KPWL4 and TK‐KPWH4 ...

  • Page 11: High-Altitude Installations

    Installation  HIGH‐ALTITUDE INSTALLATIONS     Check the elevation where your water heater is installed.  Set dipswitches shown in the table below  depending on the altitude.      T‐KJr2‐IN/OS & T‐K4‐IN/OS    0 to 2,000 ft  Altitude  2,000 to 4,000 ft 4,000 to 6,000 ft Over 6,000 ft  (DEFAULT)  Switch No.3  OFF  ON  OFF  Consult  OFF  Switch No.4  OFF  ON  our  Technical  Services  Department  at 1‐888‐  882‐5244    T‐D2‐IN/OS (Left bank of dipswitches) 0 to 2,000 ft  Altitude  2,000 to 4,000 ft 4,000 to 6,000 ft Over 6,000 ft  (DEFAULT)  ON  Switch No.4 ...

  • Page 12: Venting Instructions

    CAN/CSA  B149.1  Natural  Gas  and  Propane  Installation  Code  in  Canada,  as  well  as  applicable  local  building codes.   The  manufacturer  recommends  the  “T‐Vent”  line  manufactured  by  TAKAGI  (Refer  to  “T‐Vent”  brochure  for  details).  However,  the  following  are  also  UL  listed  manufacturers:  ProTech  Systems  Inc.  (FasNSeal), Flex‐L Inc., Z‐Flex Inc. (Z‐Vent III), Metal‐Fab Inc., and Heat‐Fab Inc. (Saf‐T Vent). ...
  • Page 13 Installation  ‐Exhaust venting‐  (For the T‐KJr2‐IN, T‐K4‐IN, & T‐D2‐IN models)   This is a Category III appliance and must be vented accordingly. The vent system must be sealed air tight.  All seams and joints without gaskets must be sealed with high heat resistant silicone sealant or UL listed  aluminum adhesive tape having a minimum temperature rating of 350°F. For best results, a vent system  should be as short and straight as possible.  • This water heater is a Category III appliance and must be vented accordingly with any 4” vent  approved for use with Category III or Special BH type gas vent.  • Follow the vent pipe manufacturer’s instructions when installing the vent pipe.  • Do not common vent this appliance with any other vented appliance (Do not terminate vent  into  a  chimney.    If  the  vent  must  go  through  the  chimney,  the  vent  must  run  all  the  way  through the chimney with Category III approved or Special BH vent pipe).  • When  the  horizontal  vent  run  exceeds  5  ft.,  support  the  vent  run  at  3  ft.  intervals  with  overhead hangars. ...
  • Page 14 Installation  Horizontal Installation Diagram   Vertical Installation Diagram   (With direct‐venting)  (With direct‐venting)  Rain Cap  Wall Roof Roof Flashing Sidewall  Vent  Terminator  Backflow  Fire stop Preventer *  Vertical Condensation Drain** Backflow    Preventer *  Vertical  Condensation  See the picture below for detailed connection  Drain**  instructions to the Direct‐Vent Conversion Kit.  *Backflow Preventer (Recommended for freezing weather conditions: 36°F and below)   **Vertical Condensation Drain must be installed accordance with local codes.  Installation Diagram of Direct‐Vent    Horizontal Installation Diagram   Conversion Kit with water heater  With Direct‐Vent Concentric  Termination   Intake port of  Direct‐Vent  Wall  Conversion Kit    The water heater  Plate of Direct‐Vent Conversion Kit Direct‐vent ...
  • Page 15 Installation      ‐Vent termination clearances‐    Canada U.S.A  Direct vent and     other than Direct  Direct vent  Other than Direct Vent  Vent Clearance above grade, veranda, porch, deck,  A  1 foot  1 foot  1 foot  or balcony.  4 feet from below or side  Clearance to window or door that may be  3 feet  1 foot  opening. 1 foot from  B  opened.  above opening.  C  Clearance to permanently closed window Vertical clearance to ventilated soffit located  above the vent terminator within a horizontal  D  *  *  *  distance of 2 feet (61cm) from the center line  of the terminator.  E  Clearance to unventilated soffit  F ...
  • Page 16 Installation    Please follow all local and national codes in regards to proper termination clearances.     In the absence of such codes, the following clearances can be used as guidelines.  Local    codes supersede these guidelines.  CAUTION  For sidewall terminations     2ft. 3ft. 1ft.  2ft.  1ft.  1ft.  3ft. 1ft.  3ft. Inside  corner  Inside  corner  Air supply inlet Direct vent termination Exhaust termination  For multiple‐unit, direct‐vent sidewall  For direct‐vent sidewall  For multiple sidewall exhaust  terminations that combine the intake  terminations that use two  terminations (e.g. multi‐unit  and exhaust into a single penetration,  separate penetrations for the  systems), an exhaust termination  space each direct‐vent termination at  intake and exhaust, distance  must be at least 1 ft. away from  least 1 ft. away from each other, no  the intake and exhaust  another exhaust termination.  An ...

  • Page 17: Gas Supply And Gas Pipe Sizing

    Installation    GAS SUPPLY AND GAS PIPE SIZING   ‐General‐    • Check that the type of gas matches the rating plate first.  • Ensure  that  any  and  all  gas  regulators  used  are  operating  properly  and  providing gas pressures  within  the specified range shown below.  Excess gas  WARNING  inlet pressure may cause serious accidents.  • Conversion of this  unit from natural gas to propane or vise versa will void all  warranty.  Contact  your  local  distributor  to  get  the  correct  unit  for  your  gas  type. ...
  • Page 18 Installation      ‐Natural Gas Supply Piping‐  Maximum Delivery Capacity of Cubic Feet of Gas per Hour of IPS Pipe Carrying Natural Gas of 0.60 Specific Gravity  Based on Pressure Drop of 0.5” WC    Based on Energy Content of 1,000 BTU/Cubic Ft.: The water heater requires 140 Cubic Ft./hr for the T‐KJr2‐IN/OS,  190 Cubic Ft./hr for the T‐K4‐IN/OS, and 199 Cubic Ft./hr for the T‐D2‐IN/OS.                       Unit: Cubic Feet per Hour  Pipe Size  Length in Feet  Inches  10’  20’  30’  40’  50’  60’  70’  80’  90’  100’  125’  150’  200’  ¾”  363  249  200  171  152  138  127  118  111  104  93  84  72 ...
  • Page 19 Installation        ‐Measuring inlet gas pressure‐      1. Turn off all electric power to the water heater if service is to be performed.    2. Turn the manual gas valve located on the outside of the unit clockwise   to      the off position.      The water heater cannot perform properly without sufficient inlet gas pressure. Below are instructions  on how to check the inlet gas pressure. THIS IS ONLY TO BE DONE BY A LICENSED PROFESSIONAL.     Shut off the manual gas valve on the supply gas line.  Remove the screw for the pressure port located on  the gas inlet of the water heater shown in the  diagram to the right.  Connect the manometer to the pressure port.  Re‐open the manual gas valve. Check to see that  there are no gas leaks.  Open some of the fixtures  that use the highest flow rate to turn on the water  heater.  Check the inlet gas pressure. When the water heater  is on maximum burn, the manometer should read  from 5.0” to 10.5” WC for Natural gas, from 8.0” to  14.0” WC for Propane.  Pressure port           │...

  • Page 20: Water Connections

    Installation  WATER CONNECTIONS  • Do  not  use  this  water  heater  if  any  part  has  been  submersed  under  water.  Immediately call a licensed professional to inspect the water heater to replace  any damaged parts.  • Do not reverse the hot outlet and cold inlet connections to the water heater.   CAUTION  This will not properly activate the water heater.  All pipes, pipe fittings, valves and other components, including soldering materials, must be suitable for  potable water systems.   A manual shut off valve must be installed on the cold water inlet to the water heater between  the main water supply line and the water heater.   In  addition,  a  manual  shut  off  valve  is  also  recommended  on  the  hot  water  outlet  of  the  unit. ...

  • Page 21: Electrical Connections

    Installation    ELECTRICAL CONNECTIONS  Follow the electrical code requirements of the local authority having  jurisdiction. In the absence of such requirements, follow the latest edition of  the National Electrical Code ANSI/NFPA 70 in the U.S. or the latest edition of  WARNING  CSA C22.1 Canadian Electrical Code, Part 1, in Canada.  When servicing or replacing parts within the water heater, label all wires  prior to disconnection to facilitate an easy and error‐free reconnection.   Wiring errors can cause improper and dangerous operation. Verify proper  CAUTION  operation after servicing. The water heater must be electrically grounded. Do not attach the ground wire to either the gas or  the water piping.   The water heater requires 120 VAC / 60 Hz electrical power supply that is properly grounded.  • A proper disconnect (i.e. on/off switch,  power plug,  etc.)  controlling the  main  power to the  water heater must be provided for service reasons.  (Must comply with local codes).  • Connect the power supply to the water heater exactly as shown in the wiring diagram;     A green screw is provided in the junction box to ground the connection.   Can be hardwired or wired to a plug‐in.   The use of a surge protector is recommended in order to protect the unit from power surges.                      ...

  • Page 22: Remote Controller Connections

    Installation    REMOTE CONTROLLER CONNECTIONS    <How to connect the remote controller to the water heater>  1.     Disconnect power supply from the water heater.  2.     Take off the water heater’s front cover.  3.     Locate the remote controller terminal, pictured below (located around the lower right‐hand  side of the computer board).  4.     Open the plastic cover of the remote controller, and then attach the two fork terminals to  connector base of the backside the remote controller with two screws.  Make sure the  terminals are firmly fixed.  5.     Pull the remote’s wires through the hole at the bottom of the water heater’s casing.   6.     Properly attach the remote’s wires to the remote controller terminal on the computer board.    (No polarity)  *Do NOT jump or short‐circuit the wires or computer will be damaged.    7.     Replace Front Cover securely.   8.     Wires used for the remote controller connection must be:  •     Minimum 18AWG wire (No polarity)   •     Maximum 400 feet long  *For detailed connection instructions to the remote controller, refer to the instructions that are  packaged with the remote controller.  <T‐KJr2‐IN/OS & T‐K4‐IN/OS models> Back of remote Front of remote TK‐RE02 Connect to these  terminals  Connect other end to these terminals  <T‐D2‐IN/OS models>  Front of remote Back of remote TM‐RE30   Connect to these    Connect other end to these terminals ...

  • Page 23: Pump Control Mode (Only T-D2-In & T-D2-Os)

    Installation  PUMP CONTROL MODE   (Only available on the T‐D2‐IN/OS models)   The T‐D2‐IN/OS water heaters can be used to control a recirculation pump. Proper pump control helps  to preserve the life of the system and saves energy as well.    The water heater pump control port is a “normally open dry contact”, and therefore needs additional  components to properly control a recirculation pump.  To  control  a  recirculation  pump,  connect  the  pump  to  the  “Pump”  connector  in  the  water  heater  as  shown in the diagram below. (In an Easy‐Link system, connect the pump ONLY to the “PARENT” unit.)  The pump is to be connected using suitable relays shown in the diagram below.   Please make sure the relays are properly rated for the recirculation pump.   Using the water heater’s internal thermistors as a temperature control, the recirculation pump will only  turn on when recirculation is needed.          In an Easy‐Link system, the pump must be connected to the “Pump” connector in  the “PARENT” unit only. If the pump is connected to any of the “CHILD” units, the  pump will not work.  CAUTION    Connect to this “Pump connector”. ...

  • Page 24: Easy-Link System (Only T-D2-In & T-D2-Os)

    Installation  EASY‐LINK SYSTEM  (Only available on the T‐D2‐IN/OS models)  ‐General‐  The   can be connected with other heaters of the same model with  T‐D2‐IN/OS water heaters communication cables to work as a multiple‐unit manifold system.  • The Easy‐Link system allows up to 4 units to manifold together.  • A communication cable (gray color) comes with each T‐D2 model.    You can manifold from 2 to 4 units without the need for a multi‐system controller. A 4‐unit  system has full automatic modulation between 11,000 BTU/h and 796,000 BTU/h.   Gas In  Hot Out Cold In  • The Easy‐Link system is limited up to 4 units. If you connect more than 4 units,  only the first 4 units will work as a part of the Easy‐Link system.  The other  additional units will not work.  • All units within an Easy‐Link System must be of the same exact model.   CAUTION Different models cannot combine together to form an Easy‐Link System.  ‐Easy‐Link Connection Procedures‐  1.  Verify the set temperatures of all units within the system.  Every single water heater must be set  to the same set temperature.    2. Select one unit to be the “PARENT” unit.  3. “PARENT” unit  Locate the two banks of dipswitches to the right of the 7‐seg. LED on the computer board of the  unit that you select to be the “PARENT” unit.  Change dipswitch No. 1 on the right bank of  dipswitches to the ON position.  See the computer board diagram as shown in the next page.  Do  not change any dipswitches on any of the “CHILD” units.   │   Page...
  • Page 25 Installation  4. Between the “PARENT” and the “CHILD‐1” units  Connect the “PARENT” connector of the “PARENT” unit to the “[1]” connector of the “CHILD‐1”  unit.  5. Between the “CHILD‐1” and the “CHILD‐2” units  Connect the “[2]” connector of the “CHILD‐1” unit to the “[1]” connector of the “CHILD‐2” unit.   6. Between the “CHILD‐2” and the “CHILD‐3” units  Connect the “[2]” connector of the “CHILD‐2” unit to the “[1]” connector of the “CHILD‐3” unit.  7. Make sure the 7‐seg. LED of all the units’ computer boards display the unit #.  The numbering  system automatically allocates the unit # to each water heater in the Easy‐Link system, in  accordance with the table below.       Parent unit  Unit # : 1   Child units  Unit # : 2, 3 and 4      (A) T‐D2‐IN/OS Computer board Easy‐Link system  Easy‐Link connectors  “Online” LED  are next to the  computer board.  Left bank of  dipswitches   To change the dipswitch  settings for the Easy‐Link  system, locate the bank  7‐Seg. LED  of dipswitches to the  right of the 7‐seg LED.  Right bank of  Do not adjust the left  dipswitches   bank of dipswitches.  (B) Basic diagram of connections between the Easy‐Link System units. PARENT unit  CHILD‐1 unit CHILD‐2 unit CHILD‐3 unit ...
  • Page 26 Installation  • A remote controller is not required for the Easy‐Link system.  NOTICE  If running the Easy‐Link system without a remote controller, please make sure the  • temperature settings on ALL the units are set to the same settings.  Otherwise, the  units will not operate properly.    If a remote controller is used, the temperature on all the units in the system will  • automatically be set to the same temperature that is set on the remote.  (C) Examples of incorrect settings and/or connections    CASE 1:  • Unless you change dipswitch No.1 of the “PARENT” unit to the “ON” position, the  system will not work as an Easy‐Link system. The units will operate as individual units.   PARENT unit CHILD‐1 unit    C o n n e c t o r s C o n n e c t o r s  ...
  • Page 27 Installation  CASE 3:  • If you connect the “PARENT” connector of the “CHILD‐1” unit to the “[1]” connector of the  “CHILD‐2” unit, the “CHILD‐2” unit will operate as an individual unit, and will not be part of the    Easy‐Link system.   PARENT unit  CHILD‐1 unit CHILD‐2 unit    C o n n e c t o r s C o n n e c t o r s C o n n e c t o r s  ...

  • Page 28: Applications

    Installation  APPLICATIONS   ‐Space‐Heating Applications‐  • In order to purge air in water pipes within a closed‐loop system, an air vent  and air separator should be installed in to the system.  Required circulation  flow  rates  are  labeled  next  to  each  application  diagram.    These  flow  rate  requirements must be followed.  WARNING  • Toxic chemicals used in boiler treatments such as alcohol, glycerol and glycol  groups must not be introduced into the system if the system incorporates an  open‐loop potable water system.  • The water heater can be used to supply potable water and space heating and  shall  not  be  connected  to  any  heating  system  or  component(s)  previously  used with non‐potable water where any chemicals were added to the water  heating appliances. ...
  • Page 29 An approved Pressure Only Relied  An approved Pressure Only Valve, Tie to Location approved By  Relief Valve, Tie to Location Cold Inlet approved by Local Codes and Local Codes and Must Meet BTU    Must Meet BTU Rating of Takagi   Rating of water heater Model Used Check Valve Will Model Used Have 1/8" Hole in Apply Correct  ...

  • Page 30: Initial Operation

    Initial Operation    INITIAL OPERATION   FOR YOUR SAFETY, READ BEFORE OPERATING      • Check the GAS and WATER CONNECTIONS for leaks before firing unit for the first time.  • Open the main gas supply valve to the unit using only your hand to avoid any spark.  Never use  tools. If the knob will not turn by hand, do not try to force it; call a qualified service technician.  Forced repair may result in a fire or explosion due to gas leaks.    • Be sure to check for the presence of leaking gas toward the bottom of the unit because some  gases are heavier than air and may settle towards the floor.  • Check the GAS PRESSURE. Refer to p. 19.   • Do not try to light the burner manually. It is equipped with an electronic ignition device which  automatically lights the burner.  • Check for PROPER VENTING and COMBUSTIBLE AIR to the water heater.  • Purge the GAS and WATER LINES to remove any air pockets.   • Do not use this water heater if any part has been submersed under water. Immediately call a  qualified service technician to inspect the water heater and to replace any damaged parts.    IF YOU SMELL GAS:   • Do not try to start the water heater.  • Do not touch any electric switches; do not use any phone in your building.  • Immediately call your gas supplier from a neighbor’s phone. Follow the gas  supplier’s instructions.  WARNING • If you cannot reach your gas supplier, call the fire department.  1.

  • Page 31: Operating Safety

    Operating Safety  ’ ’ ’ OPERATING SAFETY FOR YOUR SAFETY READ BEFORE OPERATING  WARNING: If you do not follow these instructions exactly, a fire or explosion may result causing  property damage, personal injury or loss of life.  A. This  water  heater  does  not  have  a  pilot.  It  is  equipped  with  an  ignition  device  that  automatically lights the burner. Do not try to light the burner by hand.  B. BEFORE  OPERATING  smell  all  around  the  water  heater  area  for  evidence  of  leaking  gas.  Be  sure ...
  • Page 32 Operating Safety    DANGER      Vapors from flammable liquids will explode and catch fire causing death or severe burns.  Do not use or store flammable products such as gasoline, solvents or adhesives in the same room  or area near the water heater.  Keep flammable products:  Vapors:  1. Far away from heater  1. Cannot be seen  2. In approved containers  2. Vapors are heavier than air  3. Tightly closed  3. Go a long way on the floor  4. Out of children's reach  4. Can be carried from other rooms to the main  burner by air currents  WARNING: Do not install water heater where flammable products will be stored.  Read and follow water heater warnings and instructions. If owner’s manual is missing, contact  the manufacturer.  WARNING  The outlet hot water temperature of the water heater is factory set at 122°F (50°C).   Use this heater at your own risk. The set outlet water temperature can cause severe burns instantly or  death from scalds. Test the water before bathing or showering.  Do not leave children or an infirm person in the bath unsupervised.  DANGER  Hot Water temperature over 125°F (52°C) can cause severe burns  instantly or death from scalding. Children, disabled and elderly are at the  highest risk of being scalded. Feel water temperature before bathing or  showering. Temperature limiting valves are available. Ask a professional  person. ...

  • Page 33: Normal Operation

    Normal Operation  NORMAL OPERATION GENERAL    • Hot Water temperatures over 125°F (52°C) can cause severe burns instantly or  death from scalding.    • The outlet hot water temperature of the water heater is factory  WARNING set at 122°F (50°C).    • Feel the water temperature before bathing or showering.      • Flow rate to activate the water heater              : 0.75 gallon per minute     NOTICE  • Flow rate to keep the water heater running     : 0.4 gallon per minute      1. Open a hot water tap.*  2. Mix cold water with the hot to get  3. Close the hot water tap.    the correct temperature water.                 ...
  • Page 34  Normal Operation    ‐Dipswitch settings for each temperature on the computer board‐     <T‐KJr2‐IN/OS & T‐K4‐IN/OS>           Temperature Settings      122 F 113 F 131 F 140 F (50 C) (45 C) (55 C) (60 C) DEFAULT <T‐D2‐IN/OS>  Temperature Settings     <Right bank of dipswitches>  122 F 104 F 113 F 113 F 131 F (50 C) (40 C) (45 C) (45 C)

  • Page 35: Flow

     Normal Operation    FLOW  • The flow rate through the water heater is limited to a  Household Flow Rates maximum of 6.6 GPM for the T‐KJr2‐IN/OS, 8.0 GPM for  Appliance / Use  Flow Rate (GPM)  the T‐K4‐IN/OS, and 10.0 GPM for the T‐D2‐IN/OS.   Lavatory Faucet  1.0  • The temperature setting, along with the supply  Bath Tub  4.0 – 10.0  temperature of the water will determine the flow rate  Shower  2.0  output of the unit.    Kitchen Sink  1.5  • Please refer to the temperature vs. gallons per minute  Dishwasher  1.5  chart on p. 48‐49 to determine the likely flow rates  Washing machine  4.0  Taken from UPC 2006  based on your local ground water temperature and your  Taken from UPC 2006 desired outlet water temperature.  • Based on the United States Department of Energy method of testing water heater output, the water  heater is rated for gallons per hour (GPH) or gallons per minute (GPM) for Natural Gas and Propane,  when raising the water temperature by 77°F (from 58°F to 135°F). See the diagram below.    T‐KJr2‐IN  T‐KJr2‐OS  T‐K4‐IN ...

  • Page 36: Maintenance And Service

     Normal Operation  MAINTENANCE AND SERVICE  Turn off the electrical power supply and close the manual gas shutoff valve  and the manual water control valve before servicing.  WARNING  • Clean the cold‐water inlet filter. (Refer to diagram below)  • Be sure that all openings for combustion and ventilation air are not blocked.  • The venting system should be checked annually for any leaks, corrosion, blockages or damage.  • The burner should be checked annually for dust, lint, grease or dirt.  • Keep  the  area  around  the  water  heater  clear.  Remove  any  combustible  materials,  gasoline  or  any  flammable vapors and liquids.  • In accordance with all local codes and common safety practices, Water discharged from the pressure  relief vale can cause severe burns instantly from scalding.  DO NOT touch the pressure relief valve.  • If the relief valve discharges periodically, it may be due to thermal expansion in a closed water supply  system. Contact the water supplier or local plumbing inspector on how to correct this situation.  • Visual check of burner flames (see below) through the burner window in the burner assembly located  at the middle of the water heater.     ...

  • Page 37: Troubleshooting

    Troubleshooting  TROUBLESHOOTING    GENERAL PROBLEM  SOLUTIONS  • The time it takes to deliver hot water from the water heater to  It takes long time to get  hot water at the  your fixtures depends on the length of piping between the two.  fixtures.  The longer the distance or the bigger the pipes, the longer it will    take to get hot water.  • If you would like to receive hot water to your fixtures quicker, you  may want to consider a hot water recirculation system. (p. 28)  • Compare the flow and temperature. See the charts on p. 48‐49.   The water is not hot  enough.   • Check cross plumbing between cold water lines and hot water    lines.  • Is the gas supply valve fully open? (p. 30)  • Is the gas line sized properly? (p. 18)  • Is the gas supply pressure enough? (p. 19)  • Is the set temperature set too low? (p. 33‐34)  • Is the set temperature set too high? (p. 33‐34)  The water is too hot.   • Make sure the unit has 120 VAC / 60 Hz power supply.  The hot water is not ...
  • Page 38  Troubleshooting  PROBLEM  SOLUTIONS  • Is the flow rate over 0.75 GPM? (p. 33)  Unit does not ignite when water  goes through the unit.   • Check for the filter on cold water inlet. (p. 36)    • Check for reverse connection and cross connection.  • If you use the remote controller, is the power button  turned on?   • Check if the inlet temperature is too high.  • This is normal. After operation has stopped, the fan motor  The fan motor is still spinning  after operation has stopped.   keeps running from 15 to 70 seconds in order to re‐ignite  quickly, as well as purge all the exhaust gas out of the flue.     • Contact the manufacturer at 1‐888‐882‐5244.  Unit sounds abnormal while in  operation   • Make sure the unit is supplied with power.  Remote controller does not  display anything when the  • Make sure the connection to the unit is correct. (p. 22)   power button is turned on.  ‐Only TM‐RE30‐  If the green LED lights up, the remote controller has been ...

  • Page 39: Error Codes

     Troubleshooting  ERROR CODES   • The units are self diagnostic for safety and convenience when trouble shooting.  • If  there  is  a  problem  with  the  installation  or  the  unit,  depending  on  the  model  or  if  there  is  a  remote controller installed, it will either display a  numerical  error code on  the 7‐Seg LED on  the  computer board (Only for the T‐D2‐IN/OS models), display a blinking red LED (for the T‐KJr2‐IN/OS  & T‐K4‐IN/OS models), or the error code will display on the remote controller if it is installed.  Consult with the table on the following page for the cause of each error code.  •   <T‐KJr2‐IN/OS & T‐K4‐IN/OS>  <T‐D2‐IN/OS>   7‐Seg LED  Red LED  Error code on the ...
  • Page 40  Troubleshooting  ‐FAULT ANALYSIS OF ERROR CODES‐  If the error code displayed on the computer board of the Water heater or remote controller,  please check the following.  After checking, Consult with the manufacturer.  T‐KJr2‐IN/OS  T‐D2‐ & T‐K4‐IN/OS IN/OS Malfunction    Diagnosis   Red  description RE02  RE30  LED  Incorrect  03  031  dipswitch setting  • Check the dipswitch settings on the PCB. (Part #701)  Time  • Check the gas type of the water heater.   Warning for the  Five 10  101  • Check if there is any blockage in the intake air and/or  “991” error code  Times  exhaust.  • If the water heater is installed as a direct‐vent system,  check whether there is enough distance between the  intake air terminal and the exhaust terminal.  • Check the altitude/elevation of area of where the  water heater installed. ...
  • Page 41  Troubleshooting    T‐KJr2‐IN/OS  T‐D2‐ & T‐K4‐IN/OS  IN/OS  Malfunction  Diagnosis   description  Red  RE02  RE30  LED  441  Flow Sensor  N/A  N/A  • Check  for  connection/breakage  of  wires  and/or  debris  Failure (Easy‐Link    on the flow sensor impeller. (Part #402, 717)  System only)   510  Abnormal Gas • Check  for  connection/breakage  of  wires  (Part  #708)  51 ...

  • Page 42: Components Diagram

    Components Diagram  COMPONENTS DIAGRAM  Case assembly  T‐KJr2‐IN  T‐KJr2‐OS 0 5 2 0 0 3 0 5 2 0 5 2 0 0 4 0 0 4 0 0 7 0 0 7 0 5 3 0 5 2 0 0 1 0 0 1 7 0 2 7 0 2 0 5 2...
  • Page 43  Components Diagram  Burner assembly  T‐KJr2‐IN/OS  Burner assembly  1 0 1 1 0 1 1 0 7 1 0 6 1 0 5 1 1 0 1 0 8 0 6 5 1 0 4 7 0 9 7 0 9 1 0 9 1 1 1 1 1 1 4 0 1...
  • Page 44  Components Diagram  T‐K4‐IN/OS & T‐D2‐IN/OS  Burner assembly  1 0 1 1 0 1 1 0 7 1 0 6 1 0 5 1 0 8 0 6 5 1 0 4 7 0 9 7 0 9 1 0 9 1 1 0 1 1 1 1 1 1 4 0 1 7 1 2...
  • Page 45  Components Diagram  T‐KJr2‐IN/OS & Computer  T‐D2‐IN/OS  T‐K4‐IN/OS  board  7 1 0 7 0 1 1 0 3 Assembly  7 0 1 7 0 7 7 0 8 7 1 7 7 1 8 7 1 0 1 0 3 7 0 7 7 0 9 7 0 8 7 1 6...

  • Page 46: Parts List

    Output Temperature Chart  PARTS LIST Description  Part#  Item#  Part#  Item#  Description    001  Case assembly for T‐KJr2‐IN   EK415  101  Burner assembly for T‐KJr2‐IN/OS  EK417    for T‐KJr2‐OS  EK432  Burner assembly for T‐K4‐IN/OS  EKH5W    for T‐K4‐IN & T‐D2‐IN  EK402  & T‐D2‐IN/OS   for T‐K4‐OS & T‐D2‐OS  EKK41  002  Front cover for T‐KJr2‐IN  EK419  102  Manifold with gas valve assembly LP  EK429                           for T‐KJr2‐OS  EK433    for T‐KJr2‐IN/OS                      for T‐K4‐IN ...
  • Page 47 Output Temperature Chart  Description  Part#  Item#  Part#  Item#  Description    118  Gas inlet  EKK1E  412  Hi‐Limit switch for T‐KJr2‐ EM212  119  Gas inlet ring  EKK2Z  IN/OS & T‐K4‐IN/OS    120  Igniter plate  EKK1B  Hi‐Limit switch for T‐D2‐IN/OS  EKN34    121  Surge box plate for T‐KJr2‐ EKK4H  413  Overheat‐cut‐off fuse  EK333  IN/OS & T‐K4‐IN/OS    414  Heater  EKK2R  Surge box plate for T‐D2‐IN/OS  EK436  415  Inlet heater  EKK2P ...

  • Page 48: Output Temperature Chart

    Output Temperature Chart  Item#  Description  Part#  Item#  Description  Part#    710  EH‐IG wire for T‐KJr2‐IN & T‐K4‐IN  EKK3R  715  Pump and multi cable for T‐D2‐IN/OS  EKK36  716  Thermistors wire for T‐D2‐IN/OS  EKK1Z  EH‐IG wire with freeze  EKK40  protection thermostat for    717  RS‐VG wire for T‐D2‐IN/OS  EKK35  T‐KJr2‐OS, T‐K4‐OS & T‐D2‐OS    718  Water valves wire for T‐D2‐IN/OS  EKK33  EH‐IG wire for T‐D2‐IN  EKK0Z  711  Igniter  EKN74  719  Computer board cover for  EKK49  712  High voltage igniter cable  EKK2M  T‐KJr2‐IN/OS & T‐K4‐IN/OS ...
  • Page 49 Output Temperature Chart        <T‐K4‐IN/OS>  Output Temperature vs. GPM (Max. 8.0 GPM) with Various Inlet Water Temperature 10.0 40 F 50 F 60 F 70 F 40 F 50 F 60 F 70 F     <T‐D2‐IN/OS>  Output Temperature vs. GPM (Max. 10.0 GPM) with Various Inlet Water Temperature 12.0 40 F 50 F...

  • Page 50: Product Registration And Limited Warranty

    Warranty  PRODUCT REGISTRATION AND LIMITED WARRANTY   1. Product registration card or form:  The enclosed product registration card must be completed and returned within 45 days of original purchasing date by  retail buyer.  Copy of proof of original purchasing date must be sent in with the registration card.   The customer may THE CARD OR FORM IS FOR  register online with attached proof of original purchasing date via the Internet (www.takagi.com). PRODUCT REGISTRATION.  FAILURE TO COMPLETE AND RETURN THE CARD OR FORM DOES NOT DIMINISH YOUR  WARRANTY RIGHTS.  2. General terms of limited warranty:  This limited warranty gives you specific legal rights, and you may also have other rights which vary from State to State.  The  manufacturer will honor the warranty to the original retail buyer at the original location only, and it is not transferable.   THIS WARRANTY COVERS ONLY FAILED MECHANICAL AND ELECTRICAL PARTS DUE TO FACTORY DEFECTS UNDER  NORMAL USAGE FOR THE PRODUCT’S INTENDED PURPOSES AND WITHIN THE APPLICABLE PERIOD SPECIFIED IN THE  FOLLOWING TABLES.  ONLY DIRECT DAMAGES SHALL BE RECOVERABLE BY A CLAIMANT UNDER THIS LIMITED  WARRANTY AND, IN NO EVENT, WHETHER AS A RESULT OF BREACH OF CONTRACT, BREACH OF WARRANTY, TORT  LIABILITY (INCLUDING NEGLIGENCE), STRICT LIABILITY, INDEMNITY OR OTHERWISE WILL BE LIABLE FOR ANY SPECIAL,  INCIDENTAL, OR INDIRECT CONSEQUENTIAL DAMAGES INCLUDING PROPERTY DAMAGE, PERSONAL DAMAGES, LOSS OF  USE, OR INCONVENIENCE.  SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR  CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.  3. Warranty for models: T‐D2‐IN, T‐D2‐OS ...
  • Page 51 Warranty  (1) Heat exchanger  (2) An on‐demand recirculation system is a system that utilizes either a push‐button or other type of  manual  activation  (as  opposed  to  automatic  activation  with  a  temperature  sensor  or  timer)  to  activate the circulation pump.  An on‐demand recirculation system can use either the existing cold  water line as the return line or have its own dedicated return line.    (3) Limited Labor Coverage  The manufacturer will provide for reasonable labor charges associated with warranty repairs  or replacements within one (1) year from the date of purchase.  The manufacturer will only  pay directly to the service provider.  Warranty  service  must  be  performed  by  an  authorized  Service  Representative.    A  list  of  authorized Service Representatives is available upon request. ...
  • Page 52 Warranty  •   Introduction of untreated or poorly treated well water into the product. •   Introduction of water with pH levels less than 6.5 and greater than 8.5 into the product.     59G099-1 │   Page...
