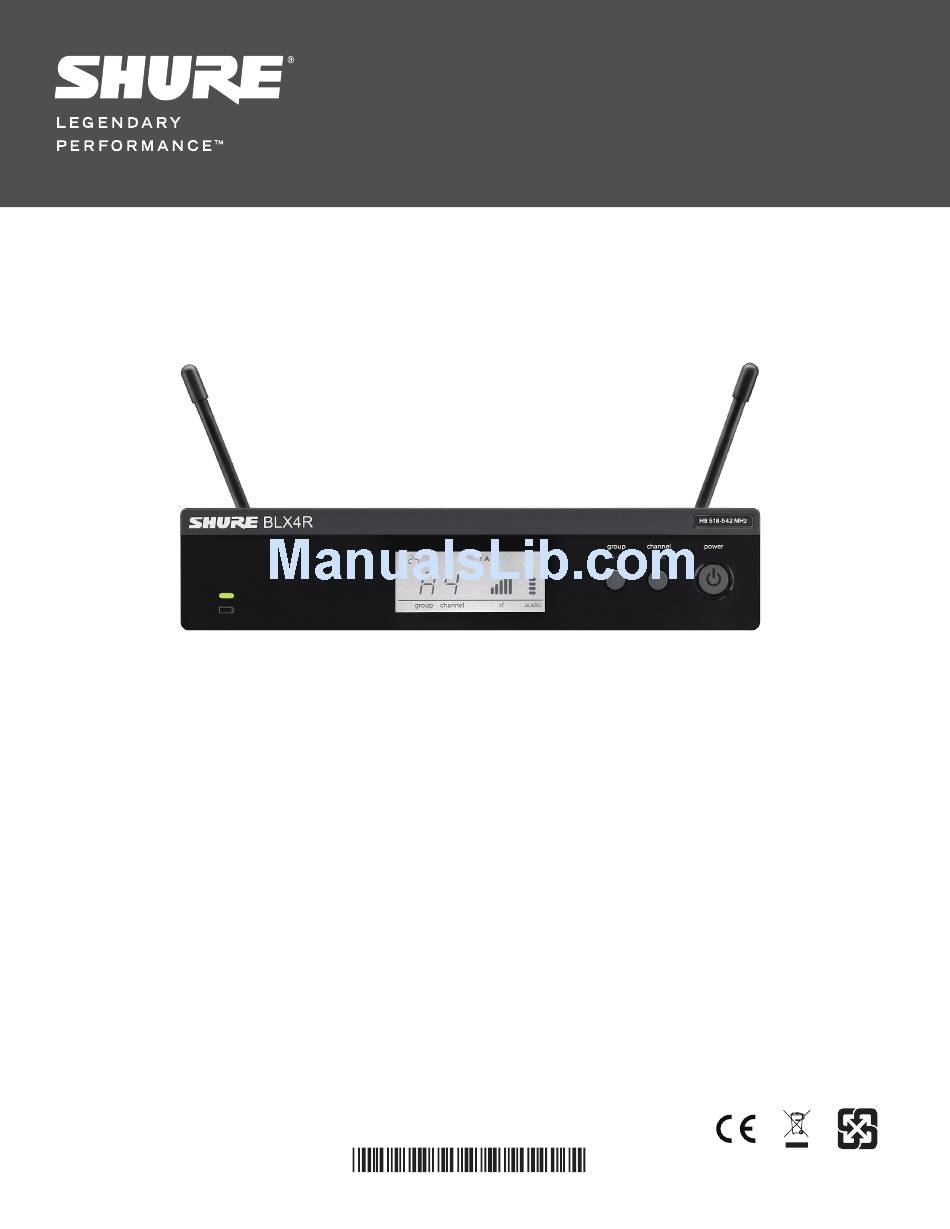

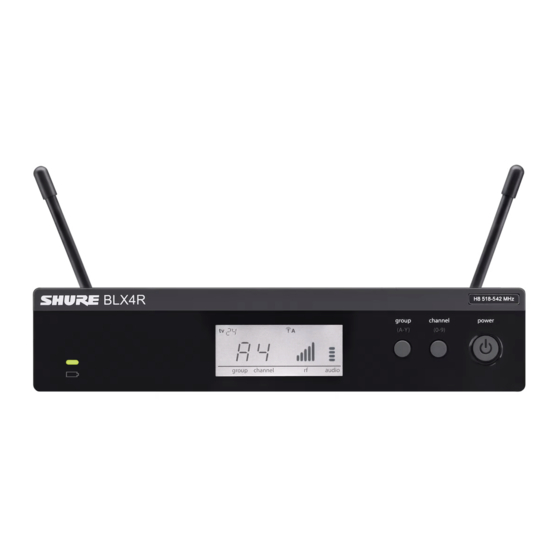

  • Page 1 BLX4R Wireless Microphone System Système de microphone sans fil BLX4R Sistema de micrófonos inalámbricos BLX4R Sistema de Microfone Sem Fio BLX4R ©2014 Shure Incorporated Printed in U.S.A. 27A21195 (Rev. 5)

  • Page 2: Importantes Instruções De Segurança

    IMPORTANT SAFETY INSTRUCTIONS 14. REFER all servicing to qualified service personnel. Servicing is required when the ap- paratus has been damaged in any way, such as power supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been READ these instructions.

  • Page 3: Quick Start Guide

    Conecte el receptor a la mezcladora o amplificador. Oprima el botón de alimentación para encender el receptor. Conecte o receptor ao mixer ou ao amplificador. Pressione o botão liga/desliga para ligar o receptor. BLX4R group channel (A-Y) (0-9) ①...
  • Page 4 Install batteries and turn on transmitter. Installer les piles et allumer l’émetteur. Instale las baterías y encienda el transmisor. Instale as pilhas e ligue o transmissor. group channel (A-Y) (0-9) On the transmitter, set the group and channel to match the receiver. The RF bars and battery LED on the receiver should illuminate.
  • Page 5 If setting up additional systems, leave the first transmitter and receiver on. For each additional receiver, manually set the group to match the first receiver. Note: The receiver will automatically perform a channel scan to find an available fre- quency after the group has been selected. Set the transmitter frequency to match the receiver. Si l'on configure d'autres systèmes, laisser les premiers émetteur et récepteur allumés.
  • Page 6 Receptor BLX4R Painel Frontal Painel traseiro BLX4R group channel (A-Y) (0-9) ANTENNA B POWER MIC OUT INSTRUMENT OUT VOLUME ANTENNA A ① LED da Bateria do Transmissor ④ Botão channel ⑨ Conector de saída de áudio XLR do microfone • Verde = Tempo de operação maior que •...
  • Page 7 Transmissores BLX1 ① LED Indicador BLX1 Exibe a potência e o status da bateria (consulte a tabela). ② Interruptor power ④ Alterna liga e desliga. ② ③ Conector de Entrada do Microfone de 4 Pinos (conector TA4) ④ Antena ⑤ Botão group Altera a configuração de grupo.
  • Page 8 Configuração de Sistema Único Antes de iniciar, desligue todos os transmissores e ligue qualquer equipa- group mento (outros microfones ou sistemas de monitoração pessoal) que possa (A-Y) causar interferência durante a apresentação. 1. Pressione e solte o botão group no receptor. O receptor procura o grupo e o canal mais claro.
  • Page 9 Configuração de um Sistema Múltiplo Até 12 sistemas podem operar simultaneamente (dependendo da faixa e RF no ambiente). Importante: Configure um sistema por vez. Quando um receptor e transmissor estiverem sintonizados no mesmo grupo e canal, deixe o transmissor ligado. Caso contrário, as procuras de outros re- ceptores não detectarão o canal como ocupado.
  • Page 10 Dicas para Melhorar o Desempenho do Sistema Sem Fio Se constatar que há interferência ou falhas, tente as seguintes sugestões: • Selecione um outro canal do receptor • Remova fontes próximas de interferência sem fio, como celulares, rádios transmissores-receptores, computadores, aparelhos reprodutores de •...
  • Page 11 Identificação Pressione e mantenha pressionado o botão power para desligar o BLX2 ou BLX4R. Para desligar o BLX1, deslize o botão liga/desliga para OFF. O BLX2 é equipado de fábrica com uma capa de identificação preta (sistemas vocais duplos vêm com uma capa cinza adicional).

  • Page 12: Resolução De Problemas

    Montagem de um Receptor em Bastidor Use as peças de montagem fornecidas para instalar o receptor em um bastidor de equipamentos de áudio de 19 pol. BXL4R group channel (A-Y) (0-9) SHURE INCORPORATED NILES, IL 60714 BXL4R group channel (A-Y) (0-9)
  • Page 13 2 (em relação ao pino 3 da saída de baixa impedância) e Vida Útil da Bateria na ponta da saída de 1/4 de polegada de alta impedância. até 14 horas (alcalina) BLX1 BLX4R Nível de Entrada de Áudio Impedância de saída posição de ganho -16 dBV máximo Conector XLR 200 Ω...
  • Page 14 Alterações ou modificações não expressamente aprovadas pela Shure Incorporated podem anular a autorização do usuário para a operação do equipamento. A licença do equipamento de microfone sem fio da Shure é de responsabilidade do usuário e a licença de- pende da classificação e aplicação do usuário e da freqüência selecionada.
