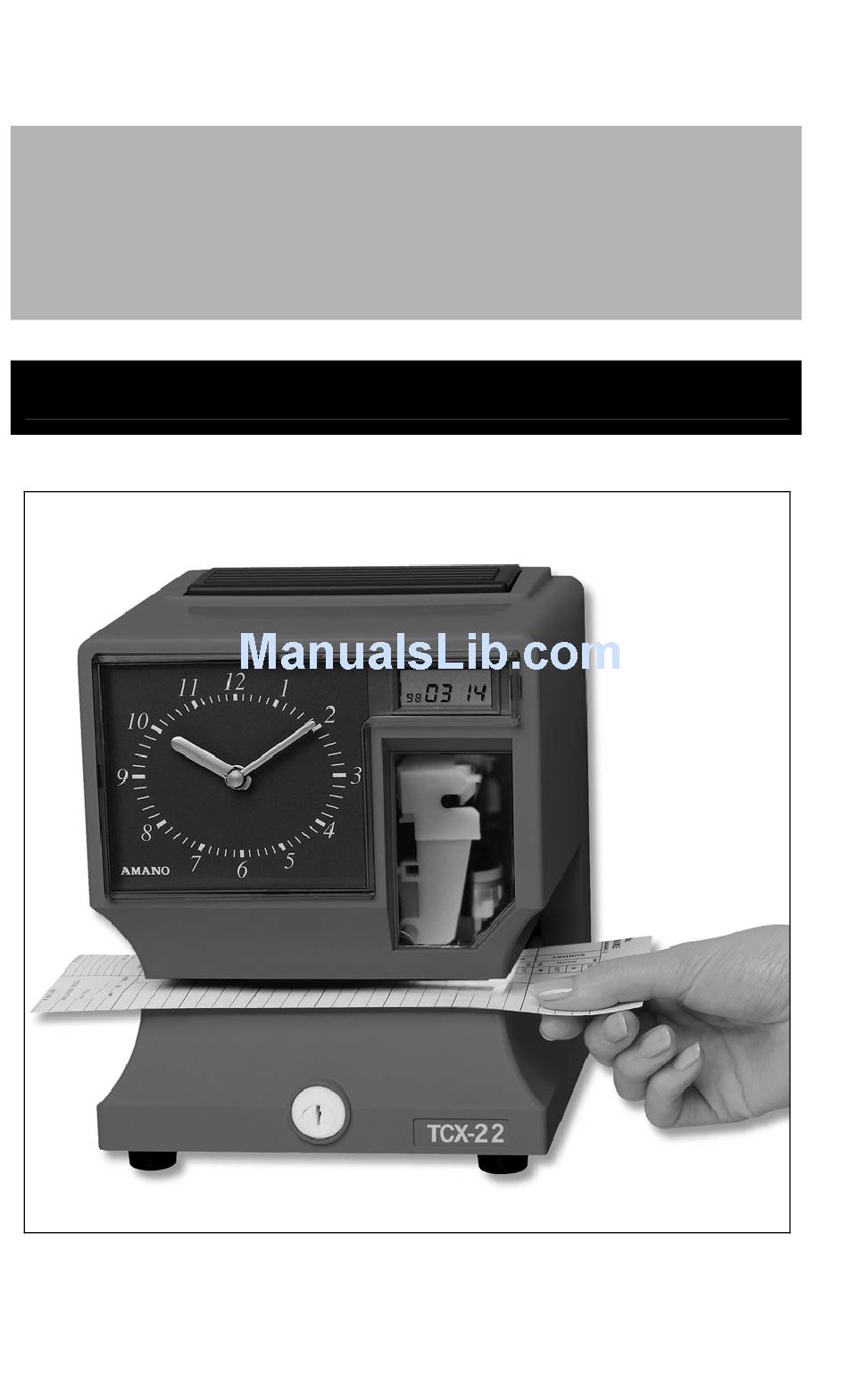

  • Page 1 ® AMANO TCX-22 Electronic Time Clock Operation Manual...
  • Page 2 This document contains proprietary information and such information may not be reproduced in whole or part without the written permission from Amano Cincinnati, Inc., 140 Harrison Ave., Roseland, New Jersey, 07068. Amano Cincinnati, Inc. reserves the right to make equipment changes and improvements, which may not be reflected in this document.

  • Page 3: Specifications

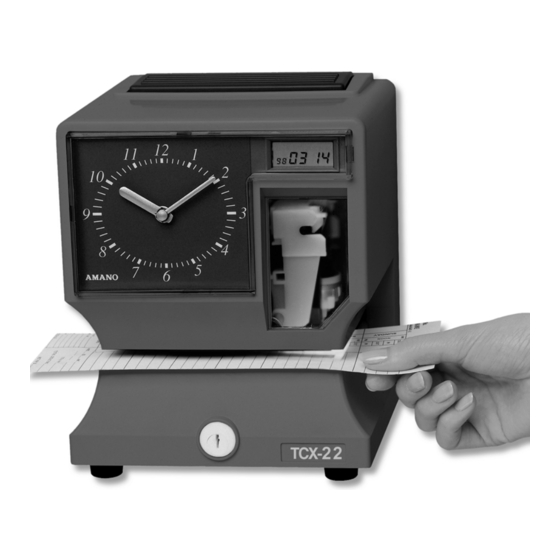

    6 1/4” (159 mm) deep Weight: Approximately 5.9 Kg (13 lbs.) Environment: Indoor use only; dust-free environment. Keep out of direct sunlight. External View Print Button Analog Clock LCD Display Print Window Printer Platen and Margin Cover Lock Adjustment Amano TCX-22 Operation Manual...

  • Page 4: Removing The Cover & Packing Material

    4. Remove the spacer between the Ribbon Cartridge and the Printer Carriage Tab. 5. Reinstall the cover of your unit. Internal View Program Buttons LCD Display Analog Clock Reset Button Ribbon Cartridge Card Stopper Card Stopper Adjustment Screw Printer Platen Battery Compartment Amano TCX-22 Operation Manual...

  • Page 5: Power Options

    Power Options The TCX-22 can be powered by either an AC Adapter or a 12 volt Sealed Rechargeable battery. The Battery Power Switch on the base enables you to turn the Battery Power ON or OFF. The battery is equipped to maintain normal operations for 1 week and/or 5000 prints in the event of an A/C power failure.

  • Page 6: Make A Test Print

    1. Make sure that there is power to the TCX-22 (Refer to Page 3). 2. Insert a piece of paper or time card into the TCX-22. The clock will automatically print YEAR, MONTH, DATE and TIME with AM or PM.

  • Page 7: Entering The Program Mode

    Programming Menu. The Main Programming Menu consists of the Following Menu Code Menu Function dA E Sets the date Cloc Sets the clock time Disable/Enable Daylight Saving Time Sets the print style using Quick Print Set-Up Codes O hr Accesses Other Options Menu Amano TCX-22 Operation Manual...

  • Page 8: Setting The Year, Month And Date

    ENTER button. 5. When the display flashes the correct time, press the ENTER button. 6. When the display flashes P2 CLoc, press the CHANGE button to move to the Daylight Saving Time On/Off Setting. Amano TCX-22 Operation Manual...

  • Page 9: Print Direction

    4 Digit Year, Month, Date, 24Hr., 60th/Hr. Right Side Print 3. When the display flashes the correct setting, press the ENTER button. 4. When the display flashes P4 Prn , press the CHANGE button to move to the Other Options menu. Amano TCX-22 Operation Manual...
  • Page 10 2. Press the CHANGE button until the desired number appears in the first position. Press the ENTER button. 3. Press the CHANGE button until the desired number appears in the second position. Press the ENTER button. Amano TCX-22 Operation Manual...
  • Page 11 YEAR, MONTH, DATE, SENT Left Side Printing 5073 YEAR, MONTH, DATE, FAX’D Left Side Printing 5074 YEAR, MONTH, DATE, VOID Left Side Printing 5075 YEAR, MONTH, DATE, PAID Left Side Printing 5076 YEAR, MONTH, DATE, CFM’D Left Side Printing Amano TCX-22 Operation Manual...
  • Page 12 SPCE dA E SPCE 1260 h MONTH,DATE,24Hr,60th/Hr APR13 13:45 mon h SPCE dA E SPCE 2460 h MONTH,DATE,24Hr,10th/Hr APR13 13.7 mon h SPCE dA E SPCE 2410 h MONTH,DATE,24Hr,100th/Hr APR13 13.75 mon h SPCE dA E SPCE 24100 h Amano TCX-22 Operation Manual...
  • Page 13 SY-2 SENT 40=26.32% SY-3 FAX’D 43=28.29% SY-4 VOID 40=26.32% SY-5 PAID 40=26.32% SY-6C FM’D 43=28.29% SY-7 APR’D 43=28.29% SY-8 CMPL’D 53=34.87% SY-9 ORIGN 50=32.89% SY-10 FILE 40=26.32% End of File Add a Character Delete a Character Amano TCX-22 Operation Manual...

  • Page 14: Setting The Language

    Precision Print (on P:5): Enables you to print multiple or consecutive prints when holding down the PRINT button. 3. When the display flashes I4 APr , press the CHANGE button to move to the Leading Zero Setting. Amano TCX-22 Operation Manual...
  • Page 15 5. When the display flashes the correct year, month and date, press the ENTER button. 6. When the display flashes I6 bdL , press the CHANGE button to move to the End Daylight Saving Time Setting (17 EdL will display). Amano TCX-22 Operation Manual...
  • Page 16 1. When the display flashes I8 dlA9, press the ENTER button. The Diagnostic Routine consists of the following: Menu Code Menu Function Tests the segments of the LCD Displays total number of print outs Clears memory and restores default settings Amano TCX-22 Operation Manual...

  • Page 17: Exit Program Mode

    Press the PROGRAM button and the display will show the current date. The clock hands will reset to the current time. Note: The TCX-22 uses a Lithium battery to maintain the user settings incase of a power failure. If a power failure occurs and the Lithium battery is dead, the time clock settings may revert to default settings (i.e., DST Begin and...

  • Page 18: Replacing The Ribbon

    Also, check to see that the ribbon cables are in good condition. After clearing any jams, restore the power and press the RESET button. Contact your Amano Cincinnati representative for assistance.
  • Page 20 AJR-307403 Copyright ©2007 Amano Cincinnati, Inc. 1/07/0...
  • Page 21 ® AMANO TCX-22 Reloj Electrónico Manual de Operación...
  • Page 22 Amano Cincinnati, Inc., Harrison Avenue, Reseland, New Jersey, 07068. Amano Cincinnati, Inc. Se reserva los derechos de hacer cambios o mejoras al equipo los cuales pueden no estar reflejados en este documento.

  • Page 23: Especificaciones

    Sólo para uso en interiores, en lugares libres de polvo. No se exponga a los rayos del sol directamente. Vista Exterior Botón de Impresión Reloj Analógico Pantalla de LCD Ventana de impresión Plato Impresor y Cerradura Ajuste de Margen Amano TCX-22 Manual de Operación Página 1...

  • Page 24: Vista Interna

    Reinstale la cubierta de su unidad. Vista Interna Botones de Programación Pantalla de LCD Reloj Botón de Analógico Reinicio Cartucho de Cinta Detenedor de Tarjeta Tornillo para Ajuste del Detenedor de Plato Tarjetas Impresor Compartimiento de Pila Página 2 Amano TCX-22 Manual de Operación...

  • Page 25: Opciones De Alimentación

    Opciones de Alimentación El TCX-22 puede ser alimentado por un Adaptador de Corriente Alterna (CA) o una pila Recargable. El Selector de Alimentación en la base, le permite activar o desactivar la pila (Activar/On Desactivar/Off). La pila le permite mantener operando normalmente por una semana y/o 5000 impresiones en caso de falla en la alimentación CA.
  • Page 26 3. Si la impresión es de su satisfacción, su TCX-22 está listo para usarse. 4. Si desea cambiar la hora y/o estilo de impresión en su TCX-22, entre al Modo de Programación para seleccionar entre varios estilos de impresión. Las siguientes páginas le dan instrucciones para programar el TCX-22 de acuerdo a sus necesidades.

  • Page 27: Panel Posterior

    El botón REINICIAR esta localizado en el lado derecho del reloj. Presionando éste botón borrará cualquier error o proceso que haya congelado el funcionamiento del reloj. Amano TCX-22 Manual de Operación Página 5...
  • Page 28 5. Cuando la pantalla muestre intermitentemente el año, mes y fecha correctos, presione el botón ENTER. 6. Cuando la pantalla muestre intermitentement Pl dA E, presione el botón CAMBIAR para cambiar a Ajuste de Horario. Página 6 Amano TCX-22 Manual de Operación...
  • Page 29 3. Cuando la pantalla muestre intermitentemente los parámetros elegidos, presione el botón ENTER. 4. Cuando la pantalla muestre intermitentemente P3 dLS , presione el botón CAMBIAR para moverse a la sección Ajuste de Códigos Programados de Impresión. Amano TCX-22 Manual de Operación Página 7...
  • Page 30 Activa/desactiva la impresión del Cero a la Izquierda. Ajusta el inicio de la fecha de cambio de Horaio de Verano. Ajusta la finalización de la fecha de cambio de Horario de Verano. dIA9 Accesa a la Rutina de Diagnóstico. Página 8 Amano TCX-22 Manual de Operación...
  • Page 31 6. Cuando la pantalla muestre intermitentemente los cuatro números correctos, presione el botón ENTER. 7. Cuando la pantalla muestre intermitentemente 11 Prn , presione el botón CAMBIAR para cambiarse al Ajuste de Idioma. Amano TCX-22 Manual de Operación Página 9...
  • Page 32 5079 AÑO, MES, FECHA, ORIGINAL Lado Izquierdo 5070 AÑO, MES, FECHA, ARCHIVO Lado Izquierdo Si no encuentra en esta lista el estilo de impresión deseado, utilice el modo de programación normal explicado en páginas siguientes. Página 10 Amano TCX-22 Manual de Operación...
  • Page 33 SPCE SY-2 AÑO, MES, FECHA,SIMBOLO3 95 APR13 FAX’D YEAr SPCE mon h SPCE dA E SPCE SY-3 AÑO, MES, FECHA, SIMBOLO 4 95 APR13 PAID YEAr SPCE mon h SPCE dA E SPCE SY-4 Amano TCX-22 Manual de Operación Página 11...
  • Page 34 ENTER. 3. Cuando la pantalla muestre intermitentemente I2 LAn9, presione el botón CAMBIAR para mover la Dirección de Impresión. Inglés Español Francés Portugues LI En9 L2 SPn L3 Frn L4 P 9 Página 12 Amano TCX-22 Manual de Operación...
  • Page 35 Presione el botón ENTER para seleccionar. 3. Cuando la pantalla muestre de manera intermitente I5 2ErO, presione el botón CAMBIAR para moverse a la sección de Ajuste de Inicio de Horario de Verano. Amano TCX-22 Manual de Operación Página 13...
  • Page 36 2. Presione el botón CAMBIAR hasta que el año correcto aparezca en pantalla, luego presione ENTER. 3. Presione el botón CAMBIAR hasta que el mes correcto aparezca en pantalla, luego presione el botón ENTER. Página 14 Amano TCX-22 Manual de Operación...
  • Page 37 Cuando la pantalla muestre intermitentemente 32, presione el botón ENTER. Modo de Programación de Salida Mantenga presionado el botón PROGRAMA hasta que la pantalla muestre la fecha actual. Las agujas del reloj reinicializarán al horario actual. Amano TCX-22 Manual de Operación Página 15...

  • Page 38: Mensajes De Error

    REINICIAR. Contacte a su representante de Amano Cincinnati para asistencia técnica. El mensaje de error dL significa que fue hecho un intento por entrar al Modo de Programación en una hora no válida durante el cambio de...
  • Page 40 AJR-307403 Derechos Reservados ©2007 Amano Cincinnati, Inc. 1/07/0...
