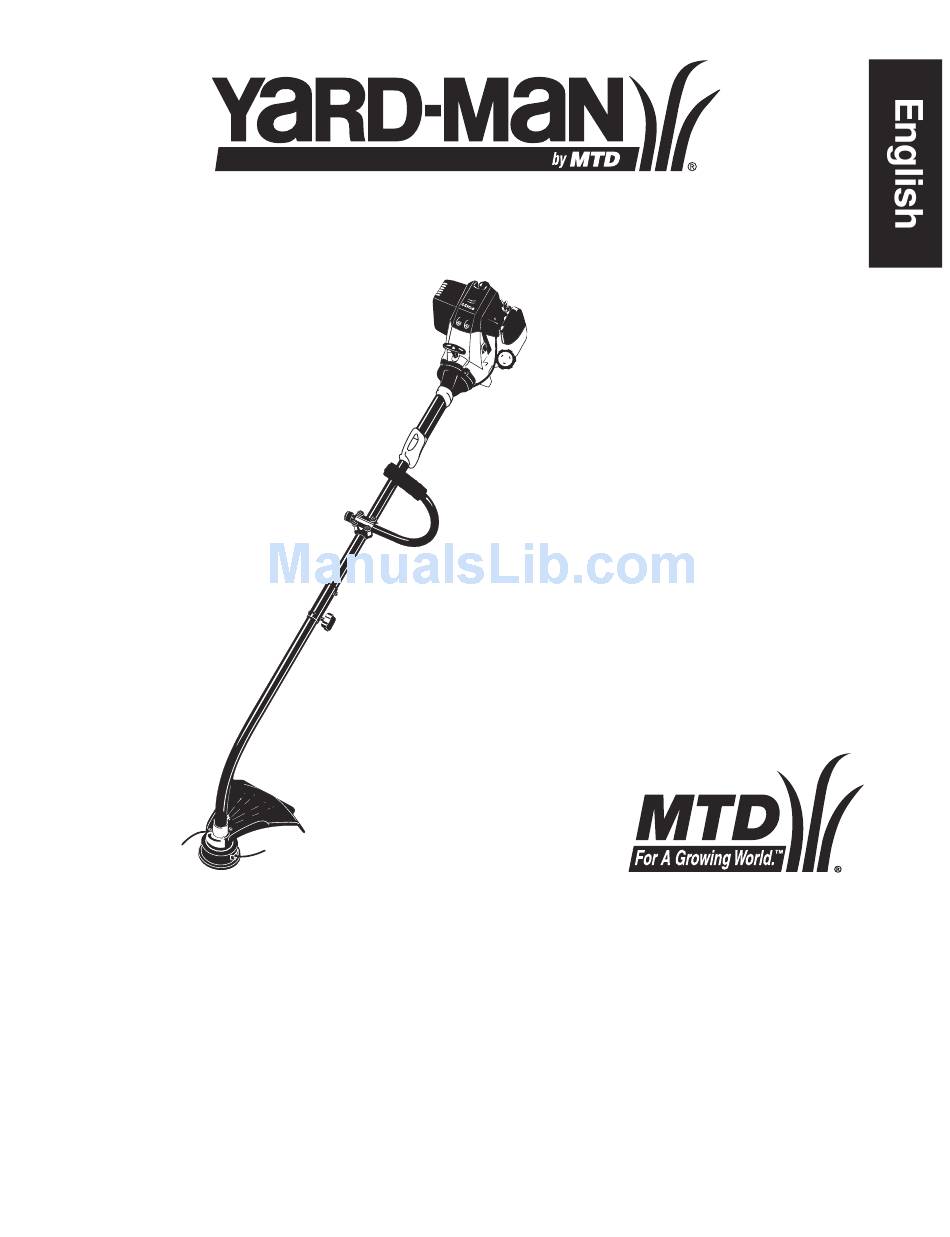

Operator's Manual
Curved Shaft,
4-Cycle Trimmer
Model
YM26CS
IMPORTANT: Read safety rules and instructions carefully before operating equipment.
NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and Washington. All U.S. Forest Land and the
state of California (Public Resources Codes 4442 and 4443), Oregon and Washington require, by law that certain internal combustion
engines operated on forest brush and/or grass-covered areas be equipped with a spark arrestor, maintained in effective working order,
or the engine be constructed, equipped and maintained for the prevention of fire. Check with your state or local authorities for
regulations pertaining to these requirements. Failure to follow these requirements could subject you to liability or a fine. This unit is
factory equipped with a spark arrestor. If it requires replacement, accessory part #753-04121 Spark Arrestor Screen is available by
contacting the service department at 550 N. 54th STREET, CHANDLER, AZ 85226-2434.
MTD SOUTHWEST INC 550 N. 54TH STREET, CHANDLER, ARIZONA 85226-2434
PRINTED IN U.S.A.
Rev1
PART NO. 769-00306
(05/02)
