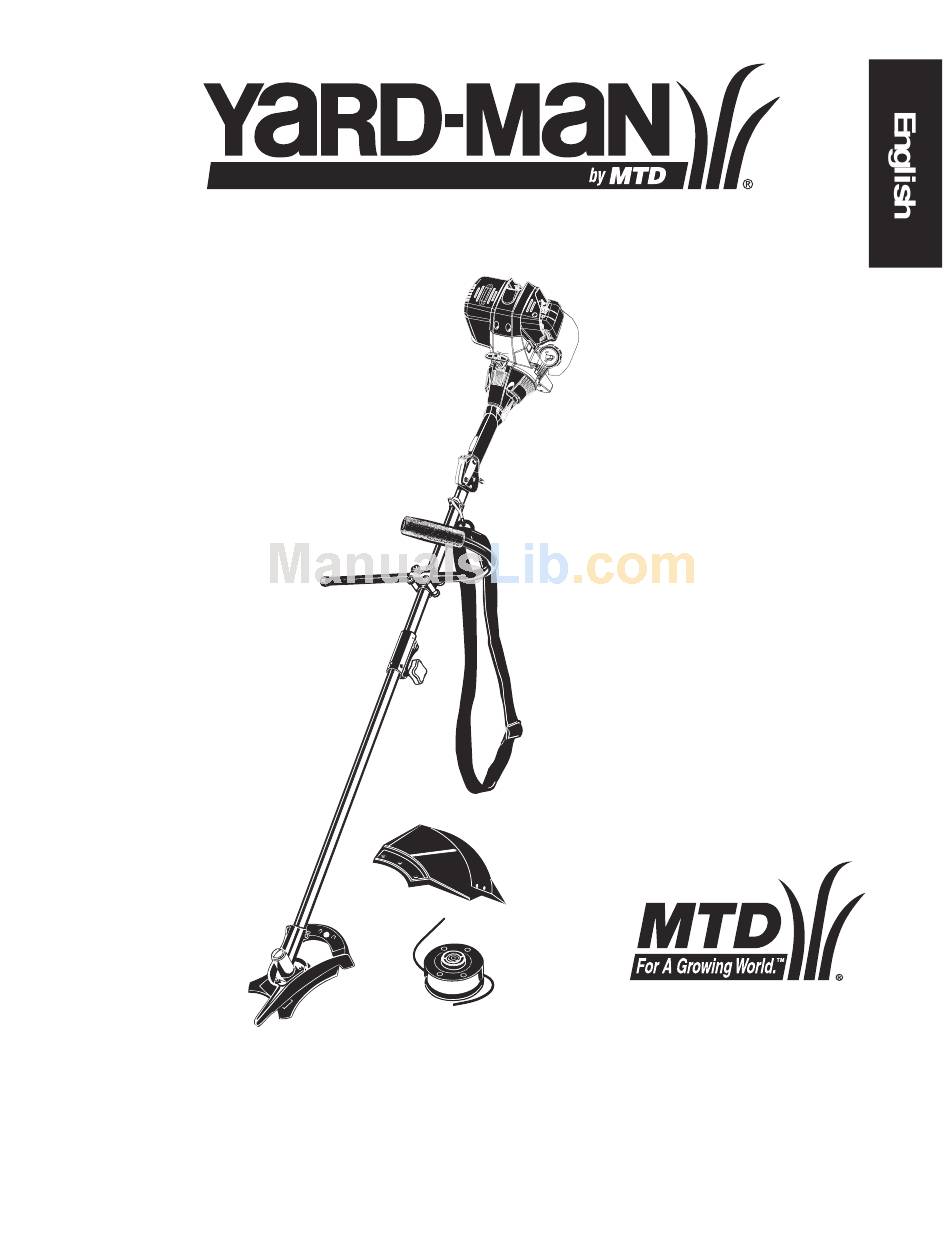

Operator's Manual
4-Cycle Trimmer /
Brushcutter
Model
YM26BC
IMPORTANT: Read safety rules and instructions carefully before operating equipment.
PRINTED IN U.S.A.
PART NO. 769-00576
(12/02)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the YM26BC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Yard-Man YM26BC

Summary of Contents for Yard-Man YM26BC

  • Page 1 Operator’s Manual 4-Cycle Trimmer / Brushcutter Model YM26BC IMPORTANT: Read safety rules and instructions carefully before operating equipment. PRINTED IN U.S.A. PART NO. 769-00576 (12/02)

  • Page 2: Table Of Contents

    Know Your Trimmer ........

  • Page 3: Section 1: Important Safe Operation Practices

    NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and Washington. All U.S. Forest Land and the state of California (Public Resources Codes 4442 and 4443), Oregon and Washington require, by law that certain internal combustion engines operated on forest brush and/or grass-covered areas be equipped with a spark arrestor, maintained in effective working order, or the engine be constructed, equipped and maintained for the prevention of fire.

  • Page 4: While Operating

    • Children under the age of 15 must not use the unit; teens may operate the unit with adult guidance. • Inspect the unit before use. Replace damaged parts. Check for fuel leaks. Make sure all fasteners are in place and secure. Replace cutting attachment parts that are cracked, chipped or damaged in any way.

  • Page 5: Other Safety Warnings

    • To reduce fire hazard, replace a faulty muffler and spark arrestor. Keep the engine and muffler free from grass, leaves, excessive grease or carbon build up. While Operating with the Cutting Blade • Read and understand all safety warnings before operating this unit.
  • Page 6 Keep bystanders, especially children and pets, at least 50 feet (15 m) away from the cutting area. The cutting attachment shield must be used when using the trimmer cutting attachment. • CHOKE CONTROL A • FULL choke position B • PARTIAL choke position C •...

  • Page 7: Section 2: Know Your Unit

    As a brushcutter: • Cutting weeds and light bush of up to 1/2 inch in diameter Other optional accessories may be used with the YM26BC. Refer to Operating the EZ-Link System for a list of add-ons. Blade Shield / Shield Mount Housing...

  • Page 8: Section 3: Assembly Instructions

    SECTION 3: ASSEMBLY INSTRUCTIONS On some units, the J-handle may be pre-installed. Go to step 5 if the J-handle is pre-installed. Install and Adjust the J-handle 1. Place the J-handle between the top and middle clamp pieces. See Figure 1. (4) Screws Bottom Clamp Nuts...
  • Page 9 MUST be in place at all times while operating the unit as a grass trimmer. Install the cutting attachment shield on the shield mount by inserting the three (3) screws into the shield mount. Tighten securely with a flat blade screwdriver.
  • Page 10 6. Remove the locking rod. 7. Install the cutting attachment shield. Refer to Remove and Install the Cutting Attachment Shield. WARNING: To avoid serious personal injury, the cutting head guard MUST be in place at all times while operating the unit as a trimmer.

  • Page 11: Section 4: Oil And Fuel Information

    SECTION 4: OIL AND FUEL INFORMATION DANGER : OVERFILLING OIL CRANKCASE MAY CAUSE SERIOUS PERSONAL INJURY. Check and maintain the proper oil level in the crank case; it is important and cannot be overemphasized. Check the oil before each use and change it as needed. See Changing the Oil.

  • Page 12: Fueling The Unit

    SECTION 4: OIL AND FUEL INFORMATION Recommended Fuel Type Old fuel is the primary reason for improper unit performance. Be sure to use fresh, clean, unleaded gasoline. NOTE: This is a four cycle engine. In order to avoid damage to the unit, do not mix oil with gasoline.

  • Page 13: Section 5: Starting/Stopping Instructions

    SECTION 5: STARTING/STOPPING INSTRUCTIONS Starting Instructions Cold Start: The Day’s First Start or Engine Ran Out of Gas WARNING: Operate this unit only in a well- ventilated outdoor area. Carbon monoxide exhaust fumes can be lethal in a confined area. 1.

  • Page 14: Section 6: Operating Instructions

    Edger ........LE720r Hedge Trimmer ......HS720r Snow Thrower .

  • Page 15: Adjusting Trimming Line Length

    Clippings are thrown away from the operator. • Slowly move the trimmer into and out of the cutting area at the desired height. Move either in a forward- to-backward or side-to-side motion. Cutting shorter lengths produces the best results.

  • Page 16: Decorative Trimming

    Before operating the unit with the cutting blade, stand in the operating position. See Figure 29. Refer to Holding the Trimmer. Cutting Blade Operating Tips To establish a rhythmic cutting procedure: • Plant feet firmly, comfortably apart.

  • Page 17: Section 7: Maintenance And Repair Instructions

    SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS Maintenance Schedule Perform these required maintenance procedures at the frequency stated in the table. These procedures should also be a part of any seasonal tune-up. NOTE: Some maintenance procedures may require special tools or skills. If you are unsure about these procedures take your unit to any non-road engine repair establishment, individual or authorized service dealer.
  • Page 18 SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS For Use with Single For Use with SplitLine™ Line ONLY Slotted Holes Figure 34 NOTE: SplitLine™ can only be used with the inner reel with the slotted holes. Single line can be used on either type of inner reel.

  • Page 19: Installing A Prewound Reel

    SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS Installing a Prewound Reel 1. Hold the outer spool with one hand and unscrew the bump knob clockwise. See Figure 31. Inspect the bolt inside the bump knob to make sure it moves freely. Replace the bump knob if damaged.

  • Page 20: Changing The Oil

    SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS Changing The Oil For a new engine, change the oil after the first 10 hours of operation. Change the oil while the engine is still warm. The oil will flow freely and carry away more impurities. CAUTION: Wear gloves to prevent injury when handling the unit.

  • Page 21: Air Filter Maintenance

    Air Filter Maintenance Cleaning the Air Filter WARNING: To avoid serious personal injury, always turn your trimmer off and allow it to cool before you clean or service it. Clean and re-oil the air filter every 10 hours of operation.

  • Page 22: Rocker Arm Clearance

    SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS Clean Air Filter The condition of the air filter is important to the operation of the unit. A dirty air filter will restrict air flow and change the air/fuel mixture. This is often mistaken for an out of adjustment carburetor.
  • Page 23 SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS 3. Remove the screw behind the engine cover. See Figure 52. Figure 52 4. Disconnect the spark plug wire. 5. Clean dirt from around the spark plug. Remove the spark plug from the cylinder head by turning a 5/8 in. socket counterclockwise.

  • Page 24: Spark Arrestor Maintenance

    SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS Replacing the Spark Plug Use a replacement part number 180852 spark plug (or equivalent). The correct air gap is 0.025 inch (0.655 mm). Remove the plug after every 25 hours of operation and check its condition. 1.

  • Page 25: Cleaning And Storage

    SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS Cleaning WARNING: To avoid serious personal injury, always turn your trimmer off and allow it to cool before you clean or service it. Use a small brush to clean off the outside of the unit. Do not use strong detergents.

  • Page 26: Section 8: Troubleshooting Guide

    SECTION 8: TROUBLESHOOTING GUIDE Trouble Possible Cause(s) ENGINE WILL • On/Off control in the STOP position NOT START • Empty fuel tank • Primer bulb wasn’t pressed enough • Engine is flooded • Old or improperly mixed fuel • Fouled spark plug •...

  • Page 27: Section 9: Specifications

    SECTION 9: SPECIFICATIONS Engine* Engine Type... Air-Cooled, 4-Cycle Displacement... 1.6 cu. in. (26.2 cc) Operating RPM... 7,200+ rpm Idle Speed RPM ... 2,800 - 4,000 rpm Ignition Type... Electronic Ignition Switch ... Rocker Switch Valve clearance..003–.006 in. (.076–.152 mm) Spark Plug Gap ...
  • Page 28 NOTES...
  • Page 29 EPA Emission Control Warranty Statement The Environmental Protection Agency and MTD LLC (MTD) are pleased to explain the emission control system warranty on your 2002 and later small off-road engine. New small off-road engines must be designed, built and equipped to meet stringent anti-smog standards.

  • Page 30: Warranty

    MANUFACTURER’S LIMITED WARRANTY FOR: The limited warranty set forth below is given by MTD LLC (“MTD”) with respect to new merchandise purchased and used in the United States, its possessions and territories. MTD warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any part found to be defective in...
  • Page 31 Manuel de l'utilisateur Désherbeuse/ débroussailleuse à gaz à 4-temps Modèle YM26BC IMPORTANT : lisez soigneusement les règles et consignes de sécurité avant de faire fonctionner cet équipement. IMPRIME AUX ÉTATS-UNIS. PARTIE NUMÉRO. 769-00576 (12/02)

  • Page 32: Service Technique

    Contenu ............Page Consignes de sécurité...

  • Page 33: Consignes De Sécurité

    REMARQUE : à l'intention des utilisateurs opérant dans les terres forestières des États-Unis et dans les états de Californie, du Maine, de l'Orégon et de Washington. Toutes les terres forestières des États-Unis et de l'état de Californie (Codes sur les ressources publiques 4442 et 4443), de l'Orégon et de Washington exigent de par la loi que certains moteurs à...
  • Page 34 • Les enfants et adolescents de moins de 15 ans ne doivent pas utiliser l'appareil exceptés les adolescents assistés d'un adulte. • Inspectez l'appareil avant utilisation. Remplacez les pièces endommagées. Regardez s'il y a des fuites de carburant. Assurez-vous que les fixations sont solidement en place.

  • Page 35: Autres Avertissements De Sécurité

    • Si vous heurtez un corps étranger ou que celui-ci est happé, arrêtez le moteur immédiatement et vérifiez que rien n'a été endommagé. Ne faites pas fonctionner l'appareil avant réparation des dommages. Ne faites pas marcher l'appareil si les pièces sont desserrées ou endommagées.
  • Page 36 SECTION 1a: SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

  • Page 37: Familiarisez-Vous Avec La Désherbeuse

    • Coupe de mauvaises herbes et broussailles légères de pas plus de 1,3 cm (1/2") de diamètre. D'autres accessoires peuvent être utilisés avec le YM26BC. Voir la liste d'accessoires. Commande Marche/Arrêt Stop Protecteur de lame / Matériel de montage du...

  • Page 38: Instructions De Montage

    SECTION 3: INSTRUCTIONS DE MONTAGE INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN J 1. Placez la poignée en J entre les brides supérieure et médiane (Fig. 1). (4) vis Bride inférieure Écrous Figure 1 2. Maintenez les trois pièces ensemble et introduisez les quatre (4) vis dans les brides supérieure et médiane.

  • Page 39: Retirer L'accessoire De Coupe Et Installer La Lame De Coupe

    SECTION 3: INSTRUCTIONS DE MONTAGE Protecteur d'accessoire de (3) vis coupe Support du protecteur Figure 7 Installez le protecteur d'accessoire de coupe lorsque vous vous servez de l'appareil comme désherbeuse AVERTISSEMENT pour éviter des blessures graves, le protecteur d'accessoire de coupe DOIT toujours être installé...

  • Page 40: Retirer La Lame De Coupe Et Installer L'accessoire De Coupe

    SECTION 3: INSTRUCTIONS DE MONTAGE 5. Assurez-vous que la lame de coupe est centrée sur le pas de guidage et qu'elle repose à plat contre la bague de l'arbre de sortie (Fig. 12). AVERTISSEMENT si la lame de coupe est décentrée, l'appareil vibrera et la lame pourrait s'envoler, ce qui causerait des blessures graves.

  • Page 41: Informations Sur L'huile Et Le Carburant

    SECTION 4 : INFORMATIONS SUR L’HUILE ET LE CARBURANT DANGER: LE REMPLISSAGE EXCESSIF DU CARTER-MOTEUR PEUT ANTRAÎNER DES BLESSURES GRAVES. Nous ne saurions trop insister sur l'importance de la vérification du niveau d'huile du carter- moteur et de son maintien. Vérifiez l'huile avant chaque utilisation et changez-la au besoin tel qu'indiqué...
  • Page 42 SECTION 4 : INFORMATIONS SUR L’HUILE ET LE CARBURANT INSTRUCTIONS SUR LE MÉLANGE D'HUILE ET DE CARBURANT En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Prenez soin d'utiliser du carburant sans plomb frais et propre. REMARQUE : ceci est un moteur à...

  • Page 43: Section 5: Instructions De Démarrage Et Arrêt

    SECTION 5: INSTRUCTIONS DE DÉMARRAGE ET ARRÊT INSTRUCTIONS DE DÉMARRAGE Démarrage à froid: Premier démarrage de la journée ou Moteur à sec AVERTISSEMENT : faites marcher l’appareil dans un lieu extérieur bien aéré uniquement. Les fumées d'échappement d'oxyde de carbone peuvent être fatales dans un lieu confiné.

  • Page 44: Section 6: Mode D'emplo

    SECTION 6: MODE D’EMPLO FONCTIONNEMENT DU EZ-Link Le système EZ-Link permet d'utiliser ces accessoires optionnels : Souffleuse/aspirateur ..... BV720r Cultivateur ......GC720r Coupe-bordure .

  • Page 45: Tenue De La Désherbeuse

    SECTION 6: MODE D’EMPLO TENUE DE LA DÉSHERBEUSE AVERTISSEMENT : portez toujours des protections (yeux, oreilles, pieds et corps) pour diminuer les risques de blessures durant l'utilisation de l'appareil. Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 26). Vérifiez les points suivants : •...

  • Page 46: Coupe Décorative

    SECTION 6: MODE D’EMPLO COUPE DÉCORATIVE La coupe décorative consiste à déblayer la végétation autour des arbres, des bornes, des clôtures, etc. Tournez entièrement l'appareil de manière à ce que l'accessoire de coupe soit à un angle de 30° par rapport au sol (Fig.

  • Page 47: Section 7: Instructions D'entretien Et Réparations

    SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS REMARQUE : certaines procédures d'entretien nécessitent des compétences ou des outils particuliers. Si vous n'êtes pas sûr de pouvoir les entreprendre, emmenez votre appareil dans un atelier, chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.
  • Page 48 SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS Utiliser avec le SplitLine Utiliser avec le fil simple UNIQUEMENT Trous allongés Figure 34 REMARQUE : le SplitLine peut être utilisé seulement avec le moulinet intérieur à trous allongés. Le fil simple peut être utilisé avec les deux sortes de moulinet intérieur.

  • Page 49: Vérification Du Niveau D'huile

    SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS INSTALLATION D’UN MOULINET PRÉREMBOBINÉ 1. Tenez la bobine extérieure d'une main et dévissez le bouton de butée vers à droite (Fig. 31). Inspectez le boulon à l'intérieur du bouton de butée pour vous assurer qu'il se déplace librement. Remplacez le bouton de butée s'il est endommagé.

  • Page 50: Changement D'huile

    SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS CHANGEMENT D'HUILE Si le moteur est neuf, changez l'huile après les 10 premières heures d’utilisation. Mieux vaut changer l'huile lorsque le moteur est encore chaud. Cela lui permet de s'écouler librement et d'emporter les impuretés. MISE EN GARDE Portez toujours des gants pour éviter tout risque de blessures lorsque vous manipulez l'appareil.

  • Page 51: Entretien Du Filtre À Air

    SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS ENTRETIEN DU FILTRE À AIR Nettoyage du filtre à air pour éviter des blessures AVERTISSEMENT: graves, éteignez toujours l'appareil et laissez-le refroidir avant tout nettoyage ou entretien. Nettoyez et relubrifiez le filtre à air à toutes les 10 heures de fonctionnement.

  • Page 52: Entretien Et Réparations

    SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS Nettoyage du filtre à air L'état du filtre à air est très important pour le fonctionnement de l'appareil. Un filtre à air sale restreint le débit d'air et affecte le mélange de carburant/air. On confond cela souvent avec un mauvais réglage du carburateur.
  • Page 53 SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS 3. Enlevez la vis derrière le couvercle du moteur (Fig. 52) Figure 52 4. Déconnectez le câble de la bougie. 5. Nettoyez toute saleté de la bougie. Retirez la bougie de la culasse en tournant la douille de 5/8 po à gauche.

  • Page 54: Remplacement De La Bougie

    SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS REMPLACEMENT DE LA BOUGIE Utilisez une bougie 180852 (ou un modèle équivalent). L'écartement correct est de 0,655 mm (0,025 po). Retirez la bougie après 25 heures de fonctionnement et vérifiez son état. 1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement le capuchon de la bougie et retirez-le de la bougie.

  • Page 55: Entreposage De Longue Durée

    SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS NETTOYAGE AVERTISSEMENT : pour éviter des blessures graves, éteignez toujours l'appareil et laissez-le refroidir avant tout nettoyage ou entretien. Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse. N'utilisez pas de détergents concentrés. Les nettoyants ménagers contenant des huiles aromatiques tel que le pin et le citron, et les solvants tel que le kérosène peuvent endommager le boîtier ou la poignée en plastique.

  • Page 56: Depannage

    SECTION 8 : GUIDE DE DÉPANNAGE Problème Causes possibles LE MOTEUR • La commande Marche/Arrêt Stop est en position STOP REFUSE DE DÉMARRER • Réservoir de carburant vide • La poire d'amorçage n'a pas été pressée assez fort • Moteur noyé •Carburant vieux ou mal mélangé...

  • Page 57: Caracteristiques

    SECTION 9: CARACTERISTIQUES Moteur* Type de moteur... Refroidi par air, 4-temps Cylindrée ... 26,2 cc (1,6 po3) Type d'embrayage ... Centrifuge Régime de fonctionnement ... 7,200+ tr/min Régime ralenti ... 2,800 - 4,000 tr/min Type d'allumage... Électronique Contact d'allumage ... Interrupteur berceau Jeu de soupape ...
  • Page 58 REMARQUES...
  • Page 59 Garantie portant sur les normes antipollution de l'EPA Vos droits et obligations en vertu de cette garantie La Environmental Protection Agency et MTD LLC (MTD) ont le plaisir de présenter la garantie du dispositif antipollution des petits moteurs à usage tout-terrain datant de 2002 et au-delà. Les nouveaux petits moteurs à usage tout-terrain doivent être conçus, construits et équipés pour être conformes aux strictes normes anti-smog.

  • Page 60: Garantie

    GARANTIE LIMITÉE DU FABRICANT POUR: La garantie limitée énoncée ci-après est accordée par MTD LLC (« MTD ») et concerne les marchandises neuves achetées et utilisées aux États-Unis, ainsi que dans leurs possessions et territoires. MTD garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à...
  • Page 61 Manuel del Dueño/Operador Recortador / Cortamalezas de 4-Tiempos a Gasolina Modelo YM26BC IMPORTANTE: Lea las instrucciones y normas de seguridad detenidamente antes de usar el equipo. IMPRESO EN LOS EE.UU No. de catálogo 769-00576 (12/02)
  • Page 62 Contenido ............Página Normas para una operacion segura .

  • Page 63: Normas Para Una Operacion Segura

    NOTA: Para los usuarios en tierras forestales de los EE.UU. y en los estados de California, Maine, Oregon y Washington. Todos los terrenos forestales de los EE.UU. y en el estado de California (Códigos de Recursos Públicos 4442 y 4443), Oregon y Washington requieren, por ley, que ciertos motores de combustión interna operadas en zonas boscosas y /o zonas cubiertas por pastizales, estén equipados con un parachispas, que sean mantenidos en buen estado de funcionamiento o que el motor sea construido, equipado y mantenido para evitar incendios.
  • Page 64 • Inspeccione la unidad antes de utilizarla. Cambie las partes dañadas. Verifique si existen fugas de combustible. Asegúrese de que los sujetadores estén bien colocados y asegurados. Cambie las partes accesorias de corte que estén quebradas, astilladas o dañadas en cualquier forma. Asegúrese de que el accesorio de corte esté...
  • Page 65 • Apague siempre el motor cuando demore el corte o mientras camine entre zonas de corte. • Si golpea o se enreda con algún objeto extraño, apague el motor de inmediato y verifique si hay daños. Repare todos los daños antes de volver a intentar operar la unidad.
  • Page 66 SECCIÓN 1b: SÍMBOLOS DE SEGURIDAD E INTERNACIONALES Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

  • Page 67: Conozca Su Recortador

    Como cortadora de malezas; • Corte de hierbas y arbustos delgados de hasta 1/2 pulgada de diámetro. Puede usar otros accesorios con el YM26BC. Lea la lista de accesorios. Control de encendido y apagado Protección de la cuchilla / Montaje de la protección...

  • Page 68: Instalación Y Ajuste De La Manija En J

    SECCIÓN 3: INTRUCCIONES DE ENSAMBLE En algunas unidades, la manija en J puede estar ya instalada y sólo requiere aflojar los tornillos y ajustar la manija en J de acuerdo con el operador. Proceda al paso 6 para ajustar la manija en J si ya está instalada. INSTALACIÓN Y AJUSTE DE LA MANIJA EN J Instalación 1.

  • Page 69: Instalación Del Arnés

    SECCIÓN 3: INTRUCCIONES DE ENSAMBLE INSTALACIÓN DEL ARNÉS ADVERTENCIA: Use siempre el arnés para el hombro cuando use la cuchilla de corte a fin de evitar graves lesiones personales. 1. Pase la correa a través del centro de la hebilla. 2.
  • Page 70 SECCIÓN 3: INTRUCCIONES DE ENSAMBLE Orificio del buje del eje Ranura de la varilla de cierre Varilla de cierre Figure 8 1. Alinee el orificio del buje del eje con la ranura de la varilla de cierre e inserte la varilla de cierre en el orificio del buje del eje (Fig.

  • Page 71: Remoción De La Cuchilla De Corte Einstalación Del Accesorio De Corte

    SECCIÓN 3: INTRUCCIONES DE ENSAMBLE 8. Ajuste la tuerca en sentido antihorario contra la cuchilla mientras sostiene la varilla de cierre; • Si usa una llave de torsión y un casquillo de 16 mm (5/8 de pulgada), ajuste a: 325 - 335 pulgadas • libra, 27 - 28 pies •...

  • Page 72: Tipo De Aceite Recomendado

    SECCIÓN 4: INFORMACION DEL ACEITE Y DEL COMBUSIBLE PELIGRO: EL LLENAR DEMASIADO EL CÁRTER PUEDE CAUSAR LESIONES PERSONALES GRAVES No podemos exagerar la importancia del control y mantenimiento del nivel correcto de aceite en el cigüeñal. Verifique el aceite antes de cada uso y cámbielo cuando sea necesario según se indica en la sección de Cambio del aceite.

  • Page 73: Tipo De Combustible Recomendado

    SECCIÓN 4: INFORMACION DEL ACEITE Y DEL COMBUSIBLE TIPO DE COMBUSTIBLE RECOMENDADO El combustible viejo es la causa principal del mal funcionamiento de la unidad. Asegúrese de usar combustible nuevo, limpio y sin plomo. NOTA: Este es un motor de cuatro ciclos. Para evitar dañar su unidad, no mezcle el aceite con la gasolina.

  • Page 74: Sección 5: Instrucciones De Arranque Y Apagado

    SECCIÓN 5: INSTRUCCIONES DE ARRANQUE Y APAGADO INSTRUCCIONES DE ARRANQUE Arranque en frío: Primer arranque del día o el motor se quedó sin combustible ADVERTENCIA: Use esta unidad sólo en un área exterior bien ventilada. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada.

  • Page 75: Sección 6: Instrucciones De Operación

    SECCIÓN 6: INSTRUCCIONES DE OPERACIóN OPERACION DEL SISTEMA EZ-Link™ El sistema EZ-Link™ le permite el uso de estos accesorios optativos. Soplador/Aspirador ..... . . BV720r Cultivador .
  • Page 76 SECCIÓN 6: INSTRUCCIONES DE OPERACIóN COMO SOSTENER EL RECORTADOR ADVERTENCIA: Use siempre protección para sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al operar esta unidad. Antes de operar esta unidad, párese en posición de operación (Fig.

  • Page 77: Recorte Decorativo

    SECCIÓN 6: INSTRUCCIONES DE OPERACIóN RECORTE DECORATIVO El recorte decorativo se realiza eliminando toda la vegetación de alrededor de los árboles, postes, cercos, etc. Gire toda la unidad a modo de que el accesorio de corte se ubique a un ángulo de 30° con el suelo (Fig 28). Figure 28 USO DE LA CUCHILLA DE CORTE ADVERTENCIA: Use siempre protección para...

  • Page 78: Sección 7: Instrucciones De Mantenimiento Y Reparación

    SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN NOTA: Algunos procedimientos de mantenimiento pueden requerir el uso de herramientas o habilidades especiales. Si no está seguro acerca de estos procedimientos, lleve su unidad a un establecimiento de reparación, persona o distribuidor de servicio autorizado que arregle motores para uso fuera de la carretera.
  • Page 79 SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN Para usar SÓLO con Para usar con SplitLine™ línea individual Orificios ranurados Figure 34 NOTA: La línea SplitLine™ sólo puede usarse con el carrete interior con los orificios ranurados. La línea individual puede usarse en cualquier tipo de carrete interior.

  • Page 80: Instalación De Un Carrete Prebobinado

    SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN INSTALACIÓN DE UN CARRETE PREBOBINADO 1. Sostenga la bobina exterior con una mano y desenrosque el botón de tope en sentido antihorario (Fig. 31). Inspeccione el perno dentro del botón de tope para verificar que se mueva con libertad. Cambie el botón de tope si está...

  • Page 81: Cambio Del Aceite

    SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN CAMBIO DEL ACEITE En un motor nuevo, cambie el aceite después de las 10 primeras horas de operación. Cambie el aceite mientras el motor aún está caliente. El aceite fluirá con libertad y llevará...

  • Page 82: Mantenimiento Del Filtro De Aire

    SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN MANTENIMIENTO DEL FILTRO DE AIRE Limpieza del filtro de aire Limpie y vuelva a aceitar el filtro de aire cada 10 horas de operación. Es un elemento cuyo mantenimiento es importante. Si no realiza el mantenimiento del filtro de aire, su garantía será...

  • Page 83: Instrucciones De Mantenimiento Y Reparación

    SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN Limpie el filtro de aire La condición del filtro de aire es importante para la operación de la unidad. Un filtro de aire sucio limitará el flujo de aire y cambiará la mezcla de combustible y aire. Esto con frecuencia se confunde con un carburador mal ajustado.

  • Page 84: Especificaciones

    SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN 3. Saque el tornillo que está detrás de la cubierta del motor (Fig. 52). Figure 52 4. Desconecte el cable de la bujía de encendido. 5. Limpie la suciedad de alrededor de la bujía de encendido.
  • Page 85 SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN CAMBIO DE LA BUJIA DE ENCENDIDO Use una bujía de encendido 180852 (o similar). La separación correcta es de 0.025 pulgadas (0.655 mm). Retire la bujía luego de cada 25 horas de operación e inspeccione su estado.

  • Page 86: Almacenamiento Prolongado

    SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN LIMPIEZA ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su recortador y espere que se enfríe antes de limpiarlo o realizar cualquier tipo de mantenimiento. Use un cepillo pequeño para limpiar la parte exterior de la unidad.
  • Page 87 SECCIÓN 8: GUÍA PARA SOLUCIÓN DE DESPERFECTOS Problema Causas posibles EL MOTOR NO • El control de encendido/apagado está en la posición apagado (OFF) ARRANCA • El tanque de combustible está vacío • La bombilla de cebado no fue oprimida lo suficiente •...
  • Page 88 SECCIÓN 9: ESPECIFICACIONES Motor* Tipo de motor... Enfriado por aire, 4 ciclos Desplazamiento ... 1.6 pulgadas cúbicas (26.2 cc) Tipo de embrague ... Centrífugo R.P.M. de operación... 7,200+ r.p.m. R.P.M. de velocidad mínima ... 2,800 - 4,000 r.p.m. Tipo de encendido ... Electrónico Interruptor de encendido ...Interruptor oscilante Huelgo de la válvula ...
  • Page 89 Declaración de Garantía de Control de Emisiones de la EPA La Agencia de Protección Ambiental y MTD LLC (MTD) se complacen en explicar la garantía del sistema de control de emisiones para su pequeño motor para uso fuera de la carretera del 2002 y posterior. Los nuevos motores pequeños para uso fuera de la carretera tienen que diseñarse, construirse y equiparse para cumplir las normas contra smog más estrictas.
  • Page 90 NOTAS...
  • Page 91 NOTAS...
  • Page 92 NOTAS...

  • Page 93: Parts List

    PARTS LIST ENGINE PARTS - MODEL YM26BC 4-CYCLE GAS TRIMMER/ BRUSHCUTTER PPN 41AD26BC401 17 18 19 20 21 22 25 85...
  • Page 94 PARTS LIST ENGINE PARTS - MODEL YM26BC 4-CYCLE GAS TRIMMER/ BRUSHCUTTER PPN 41AD26BC401 Item Part No. Description 753-1222 Engine Cover 791-182339 Engine Cover Screws 791-181025 Valve Cover Screw 791-182098 Valve Cover 791-182099 Valve Cover Gasket 791-182340 Rocker Adjustment Nut 791-182101...
  • Page 95 PARTS LIST Item Part No. Description 753-04339 Throttle Housing and Trigger Assembly (includes 2-4) 753-04340 Throttle Trigger Lock-Out 791-00058 Throttle Trigger 791-182690 Throttle Trigger Spring 753-1231 Throttle Cable Assembly 791-182804 Lead Wire Assembly 791-182805 Switch Assembly (includes 6) 791-610327 Harness Clip 753-1247 Upper Drive Shaft Housing Assembly 791-181099...

  • Page 96: Garantía

    GARANTÍA LIMITADA DEL FABRICANTE PARA: La garantía limitada establecida a continuación es dada por MTD LLC (“MTD”) con respecto a mercancía nueva que sea comprada y usada en los Estados Unidos, sus posesiones y territorios. MTD garantiza este producto contra defectos en el material y la mano de obra durante un período de dos (2) años, a partir de la fecha de compra original y a su entera opción, arreglará...
