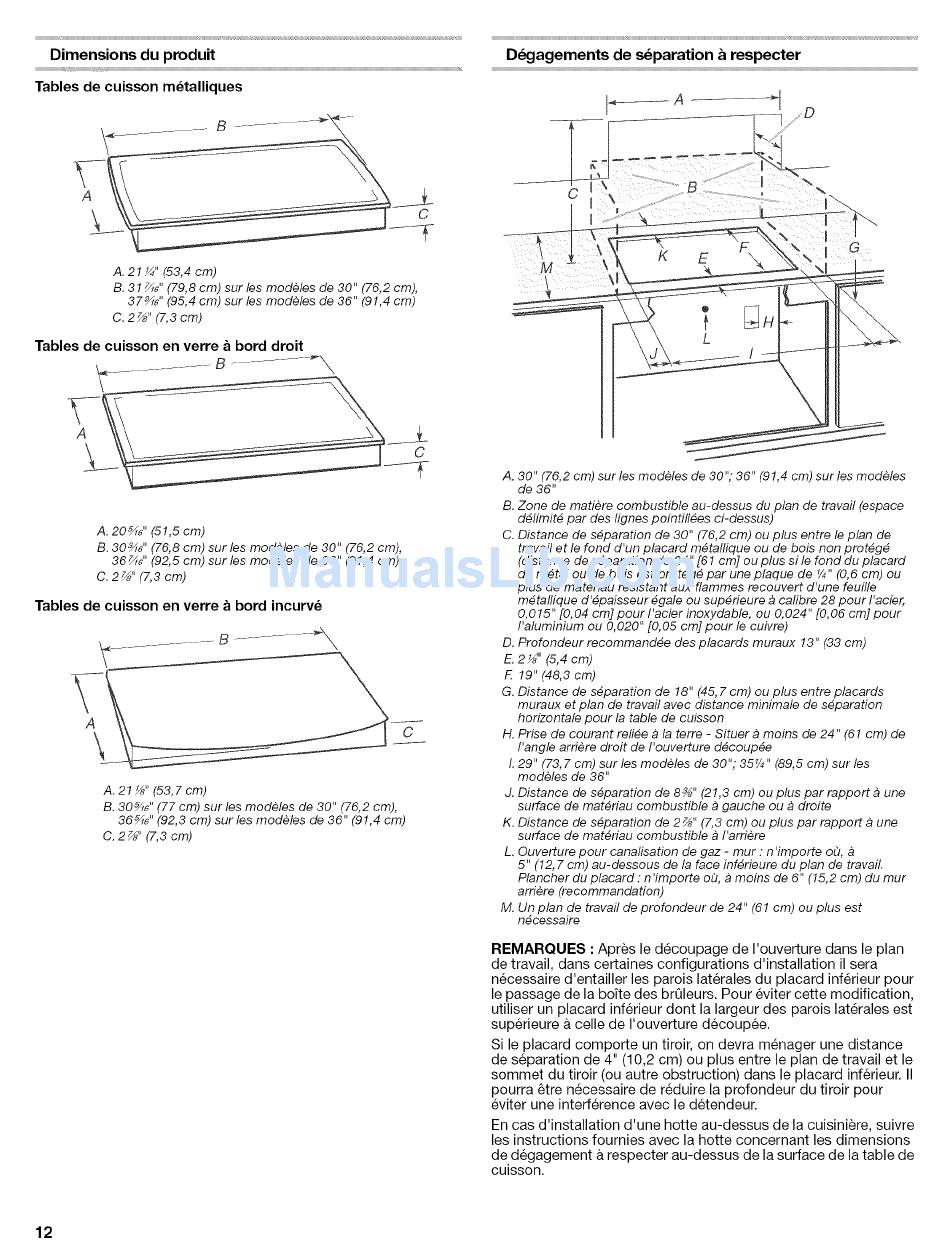

Dimensions du produit
Tables
de cuisson
m_talliques
A
\
C
A. 2! ¼" (53,4 cm)
B. 31 _6" (79,8 cm) sur les modeles de 30" (76,2 cm),
37_"
(95,4 cm) sur les modeles de 36" (9!,4 cm)
C. 27_'' (7,3 cm)
Tables
de cuisson
en verre
a bord droit
x
DL=gagementsde s_paration & respecter
A
A. 20_£' (51,5 cm)
B. 30_"
(76,8 cm) sur les modeles de 30" (76,2 cm),
36_G" (92,5 cm) sur les modeles de 36" (9!,4 cm)
C. 2 _" (7,3 cm)
Tables de cuisson en verre a bord incurve
C
A. 21_" (53,7 cm)
B. 30_"
(77 cm) sur les modeles de 30" (76,2 cm),
36_"
(92,3 cm) sur les modeles de 36" (91,4 cm)
C. 2 _" (7,3 cm)
A. 30" (76,2 cm) sur les modoles de 30"; 36" (91,4 cm) sur les modoles
de 36"
B. Zone de matiere combustible
au-dessus du plan de travail (espace
d_limit_ par des lignes pointill_es ci-dessus)
C. Distance de s_paration de 30" (76,2 cm) ou plus entre le plan de
travail et le fond d'un placard m_tallique ou de bois non protOg_
(distance de s_paration de 24" [61 cm] ou plus si le fond du placard
de m_tal ou de bois est prot_g_ par une plaque de _/4"(0,6 cm) ou
plus de mat_riau r_sistant aux flammes recouvert d'une feuille
m_taflique d'_paisseur
_gale ou sup_rieure a calibre 28 pour I'acier,
0,015" [0,04 cm] pour I'acier inoxydable,
ou 0,024" [0,06 cm] pour
I'aluminium
ou 0,020" [0,05 cm] pour le cuivre)
D. Profondeur
recommand_e
des placards muraux 13" (33 cm)
E. 2 _" (5,4 cm)
P !9" (48,3 cm)
G. Distance de s_paration de 18" (45, 7 cm) ou plus entre placards
muraux et plan de travail avec distance minimale de s_paration
horizontale pour la table de cuisson
H. Prise de courant reli_e a la terre - Situer a moins de 24" (61 cm) de
I'angle arriere droit de I'ouverture d_coup_e
I. 29" (73, 7 cm) sur les modoles de 30"; 35_/_" (89,5 cm) sur les
modeles de 36"
J. Distance de s_paration de 8_" (21,3 cm) ou plus par rapport b une
surface de mat_riau combustible
b gauche ou a droite
K. Distance de s_paration de 27_,, (7,3 cm) ou plus par rapport a une
surface de mat_riau combustible
a I'arriere
L. Ouverture pour canalisation de gaz - tour : n 'importe oh,
5" (12,7 cm) au-dessous
de la face inf_rieure du plan de travail.
Plancher du placard:
n 'importe oh, a moins de 6" (15,2 cm) du mur
arriore (recommandation)
M. Un plan de travail de profondeur
de 24" (61 cm) ou plus est
n_cessaire
REMARQUES
: Apres
le decoupage
de I'ouverture
dans
le plan
de travail,
dans certaines
configurations
d'installation
il sera
necessaire
d'entailler
les patois
laterales
du placard
inferieur
pour
le passage
de la bofte des brOleurs.
Pour eviter cette modification,
utiliser
un placard
inferieur
dont
la largeur des parois laterales
est
superieure
& celle de I'ouverture
decoupee.
Si le placard
comporte
un tiroir, on devra
menager
une distance
de separation
de 4" (10,2 cm) ou plus entre le plan de travail
et le
sommet
du tiroir (ou autre obstruction)
dans
le placard
inferieur.
II
pourra
_tre necessaire
de reduire la profondeur
du tiroir
pour
eviter une interference
avec le detendeur.
En cas d'installation
d'une
hotte
au-dessus
de la cuisiniere,
suivre
les instructions
fournies
avec la hotte
concernant
les dimensions
de degagement
& respecter
au-dessus
de la surface
de la table de
cuisson.
