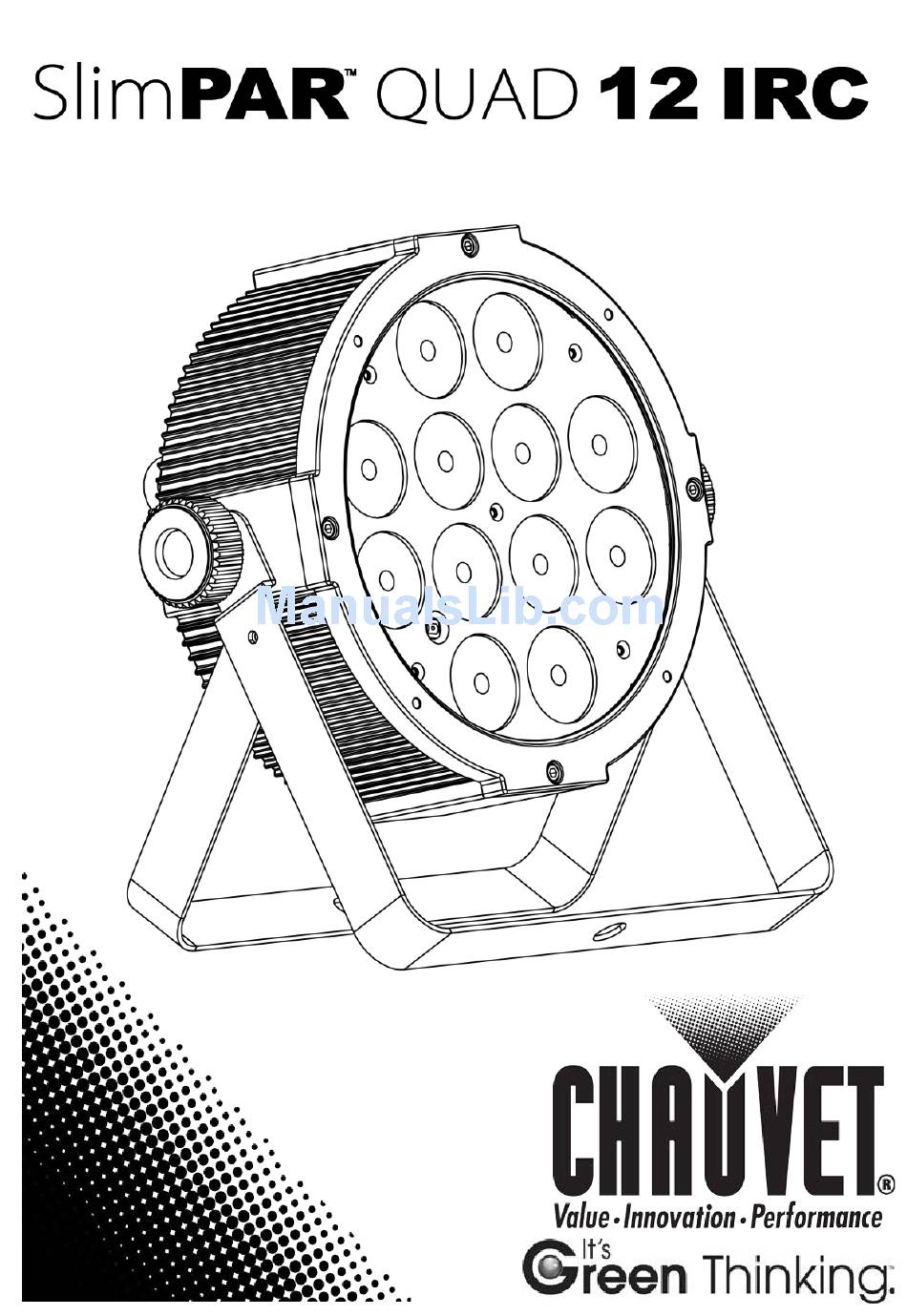

- Page 1 Quick Reference Guide...
-
Page 2: About This Guide
• Quick Reference Guide Included • Gel Frame To Begin Unpack your SlimPAR™ QUAD 12 IRC and make sure you have received all parts in good condition. If the box or contents appear damaged, notify the carrier immediately, not CHAUVET®. - Page 3 SlimPAR™ QUAD 12 IRC QRG Product The SlimPAR™ QUAD 12 IRC is a low-profile, four-color par can with a built-in infrared receiver. Like other CHAUVET® pars, the SlimPAR™ Description QUAD 12 IRC is a silent operator with power linking capabilities. It also works well in series with other quad-color LED par cans in master/slave mode and features color customization with or without DMX.
- Page 4 SlimPAR™ QUAD 12 IRC QRG Mounting Before mounting this product, read the Safety Notes. The double-bracketed yoke can also be a floor stand. Mounting Clamp Safety Cable Mounting Diagram Double-Bracketed Yoke Bracket Adjustment Knob Button Function Control Panel <MENU> Selects an operation mode or exits current menu option Description Scrolls up through the menu list or increases the numeric value <UP>...
-
Page 5: Menu Map
SlimPAR™ QUAD 12 IRC QRG Menu Map Mode Programming Steps Description 4-color program (switching) 4-color program (fading) 15-color program (switching) 15-color program (fading) 4-color program (sound-active) (VOL1~4) For use with the IRC 15-color program (sound-active) 4-CH 4-channel DMX mode (RGBA) d001~d505 8-CH 8-channel DMX mode... -
Page 6: Dmx Values
Master/Slave operation are in the User Manual. Infrared Remote The SlimPAR™ QUAD 12 IRC is fully compatible with the Infrared Remote Control (IRC) from CHAUVET®. For more information on the Control IRC or to download instructions, go to www.chauvetlighting.com. - Page 7 SlimPAR™ QUAD 12 IRC GRR Acerca de La Guía de Referencia Rápida (GRR) del SlimPAR™ QUAD 12 IRC contiene información básica sobre el producto, como montaje, opciones de Esta Guía menú y valores DMX. Descargue el manual usuario de www.chauvetlighting.com para ver los detalles.
-
Page 8: Descripción Del Producto
Como otros reflectores del Producto CHAUVET®, el SlimPAR™ QUAD 12 IRC es un aparato silencioso con alimentación en cadena y capacidades maestro/esclavo. También funciona bien asociado con otros reflectores LED de cuatro colores en modo maestro/esclavo, y cuenta con personalización del color con o sin DMX. -
Page 9: Montaje
SlimPAR™ QUAD 12 IRC GRR Sustitución del Desconecte el producto de la alimentación. Fusible Haga cuña con la punta de un destornillador plano en la ranura del portafusibles. Saque la tapa de seguridad de la carcasa. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría. -
Page 10: Mapa De Menú
SlimPAR™ QUAD 12 IRC GRR Mapa de Menú Modo Pasos de Programación Descripción Programa de 4 colores (conmutación) Programa de 4 colores (fundido) Programa de 15 colores (conmutación) Programa de 15 colores (fundido) Programa de 4 colores (activo por sonido) (VOL1~4) Para su uso con el IRC Programa de 15 colores (activo por sonido) - Page 11 Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el manual de usuario. Control Remoto por El SlimPAR™ QUAD 12 IRC es totalmente compatible con el Control Remoto por Infrarrojos (IRC) de CHAUVET®. Para información adicional Infrarrojos sobre para descargar...
-
Page 12: Valores Dmx
SlimPAR™ QUAD 12 IRC GRR Valores DMX Canal Función Valor Porcentaje/Configuración Rojo 255 0~100% Verde 255 0~100% Azul 255 0~100% Ámbar 255 0~100% Macros de color Sin función (Tiene preferencia Macros de color sobre C 1~4) Velocidad ... -
Page 13: À Propos De Ce Manuel
SlimPAR™ QUAD 12 IRC MdR À Propos de Le Manuel de Référence du SlimPAR™ QUAD 12 IRC (MdR) reprend des informations de base sur cet appareil notamment en matière de montage, ce Manuel d'options de menu et de valeurs DMX. Télécharger le manuel d'utilisation www.chauvetlighting.com pour de plus amples informations. -
Page 14: Description De L'appareil
Comme de nombreux de L'Appareil autres projecteurs Par chez CHAUVET®, le SlimPAR™ QUAD 12 IRC fonctionne silencieusement et propose des capacités de raccord en chaîne. Il fonctionne également à merveille en série avec d'autres projecteurs Par à... -
Page 15: Montage
Active une option de menu ou une valeur sélectionnée Télécommande à Le SlimPAR™ QUAD 12 IRC est entièrement compatible avec la Infrarouge télécommande à infrarouge (IRC) de CHAUVET®; Pour de plus amples informations concernant l'IRC ou pour télécharger les instructions, rendez- vous sur www.chauvetlighting.com. -
Page 16: Tableau Du Menu
SlimPAR™ QUAD 12 IRC MdR Tableau du Menu Mode Étapes de Programmation Description Programme 4 couleurs (en alternance) Programme 4 couleurs (en fondu) Programme 15 couleurs (en alternance) Programme 15 couleurs (en fondu) Programme 4 couleurs (mode musical) (VOL1~4) Pour une utilisation avec l'IRC Programme 15 couleurs (mode musical) 4 Canaux... -
Page 17: Connexion Maître/Esclave
SlimPAR™ QUAD 12 IRC MdR Raccordement Le SlimPAR™ QUAD 12 IRC peut fonctionner avec un jeu d'orgues DMX quand raccordé par des connexions DMX en série. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en DMX dans le manuel d'utilisation. -
Page 18: Über Diese Schnellan- Leitung
SlimPAR™ QUAD 12 IRC SAL Über diese In der Schnellanleitung des SlimPAR™ QUAD 12 IRC finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Schnellan- Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende leitung Informationen unter www.chauvetlighting.com das Benutzerhandbuch herunter. - Page 19 Der SlimPAR™ QUAD 12 IRC ist eine flache PAR-Kanne mit vier Farben und einem integrierten IR-Empfänger. Wie andere PAR-Kannen von schreibung CHAUVET® ist der SlimPAR™ QUAD 12 IRC äußerst leise im Betrieb und verfügt über die Möglichkeit zur Reihenschaltung. Er lässt sich auch im Verbund mit anderen vierfarbigen LED-PAR-Kannen im Master/Slave- Modus betreiben und seine Farben können mit oder ohne DMX individuell...
-
Page 20: Reihenschaltung Der Geräte
SlimPAR™ QUAD 12 IRC SAL Reihenschaltung Sie können bis zu 13 SlimPAR™ QUAD 12 IRC-Geräte bei 120 V AC und der Geräte bis zu 24 Geräte bei 230 V AC in Reihe schalten. Auswechseln der Trennen Sie das Gerät vom Stromnetz. Sicherung Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters. - Page 21 SlimPAR™ QUAD 12 IRC SAL Menükarte Modus Programmierschritte Beschreibung 4-Farben-Programm (Umschalten) 4-Farben-Programm (Fading) 15-Farben-Programm (Umschalten) 15-Farben-Programm (Fading) 4-Farben-Programm (Musiksteuerung) (VOL1~4) Zur Verwendung mit dem IRC 15-Farben-Programm (Musiksteuerung) 4 Kanäle 4-Kanal DMX-Modus (RGBA) d001~d505 8 Kanäle 8-Kanal DMX-Modus Red (rot) Green (grün) Blue (blau) Amber (bernstein) Cyan (kobaltblau)
- Page 22 DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Schaltung Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch. Infrarot- Der SlimPAR™ QUAD 12 IRC ist vollständig kompatibel mit der Infrarot- Fernbedienung (IRC) von CHAUVET®. Weitere Informationen zur IRC Fernbedienung oder herunterladbare Anweisungen finden www.chauvetlighting.com.
- Page 23 SlimPAR™ QUAD 12 IRC GRR Sobre este O Guia de Referência Rápida (GRR) do SlimPAR™ QUAD 12 IRC contém informações básicas sobre o produto tais como instalação, opções de menu e Guia valores DMX. Transfira Manual Utilizador www.chauvetlighting.com para obter informações. Exclusão de As informações e especificações contidas neste GRR estão sujeitas a Responsabilidade...
-
Page 24: Descrição Do Produto
Descrição do cores equipado com um receptor de infra-vermelhos integrado. À Produto semelhança de outros holofotes CHAUVET®, o SlimPAR™ QUAD 12 IRC é um equipamento silencioso com capacidades de interligação de alimentação. Também funciona correctamente em série com outros holofotes LED de quatro cores no modo principal/secundário e possui personalização de cores com ou sem DMX. -
Page 25: Descrição Do Painel De Controlo
SlimPAR™ QUAD 12 IRC GRR Substituição do Desligue o produto da alimentação. Fusível Encaixe a ponta de uma chave de fendas de cabeça chata na ranhura do suporte de fusíveis. Retire a tampa de segurança do corpo. Retire o fusível queimado do grampo na parte frontal da tampa de segurança e substitua por um fusível com o mesmo tipo e classificação. -
Page 26: Mapa Do Menu
SlimPAR™ QUAD 12 IRC GRR Mapa do Menu Modo Passos de Programação Descrição Programa de 4 cores (alternância) Programa de 4 cores (desvanecimento) Programa de 15 cores (alternância) Programa de 15 cores (desvanecimento) Programa de 4 cores (activo por som) (VOL1~4) Para uso com o IRC Programa de 15 cores (activação de som) - Page 27 Secundária deste produto para a operação Principal/Secundário encontram-se no Manual de Utilizador. Controlo Remoto por O SlimPAR™ QUAD 12 IRC é totalmente compatível com o controlo remoto por infravermelhos da CHAUVET®. Para obter mais informações Infravermelhos sobre para transferir instruções, aceda www.chauvetlighting.com.
-
Page 28: Informazioni Sulla Guida
SlimPAR™ QUAD 12 IRC GR Informazioni La Guida Rapida SlimPAR™ QUAD 12 IRC contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori sulla Guida dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com. Esclusione di Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. - Page 29 CHAUVET®. SlimPAR™ QUAD 12 IRC è un par can sottile, a quattro colori, con Descrizione ricevitore a infrarossi integrato. Come gli altri proiettori Par CHAUVET®, del Prodotto SlimPAR™ 12 IRC ha funzionamento silenzioso e collegamento in cascata.
-
Page 30: Telecomando A Infrarossi
Consente di attivare una opzione di menù o un valore <ENTER> selezionato Telecomando a SlimPAR™ QUAD 12 IRC è totalmente compatibile con il telecomando a infrarossi (IRC) di CHAUVET®. Per maggiori informazioni sul Infrarossi telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetlighting.com. -
Page 31: Mappa Del Menù
SlimPAR™ QUAD 12 IRC GR Mappa del Menù Modalità Passaggi di Programma Descrizione 4-programma colore (commutaz.) 4-programma colore (fading) 15-programma colore (commutaz.) 15-programma colore (fading) 4-programma colore (sound active) (VOL1~4) Per l'uso con IRC 15-programma colore (sound active) 4-CH Modalità DMX 4 canali (RGBA) d001~d505 8-CH Modalità... - Page 32 SlimPAR™ QUAD 12 IRC GR Collegamento SlimPAR™ QUAD 12 IRC può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetlighting.com.
-
Page 33: Wskazówki Bezpieczeństwa
SlimPAR™ QUAD 12 IRC QRG Praktyczny przewodnik SlimPAR™ QUAD 12 IRC (z ang. Quick Reference Guide) (QRG) zawiera podstawowe informacje o produkcie Przewodniku takie jak montaż, opcje menu i wartości DMX. Szczegółowe informacje znajdują się w instrukcji obsługi na stronie www.chauvetlighting.com. Informacje i specyfikacje zawarte w niniejszym dokumencie QRG Oświdczenie podlegają... - Page 34 Tak jak inne lampy Par Produktu CHAUVET®, SlimPAR™ QUAD 12 IRC jest ciche w działaniu i posiada możliwość power-linking. Może być podłączone do innych urządzeń Par Led typu “quad-color” w trybie master/slave z obsługą kolorów z DMX lub bez.
- Page 35 Włącza opcję menu lub wybraną wartość <ENTER> SlimPAR™ QUAD 12 IRC to urządzenie w pełni kompatybilne z Zdalne Sterowanie systemem zdalnego sterowania na podczerwień (IRC) firmy CHAUVET®. na Podczerwień Instrukcja obsługi oraz dalsze informacje na temat IRC znajdują się na stronie www.chauvetlighting.com.
-
Page 36: Adres Początkowy
SlimPAR™ QUAD 12 IRC QRG Mapa Menu Tryb Etapy Programowania Opis Program 4-kolorowy (przełączanie) Program 4-kolorowy (blednięcie) Program 15-kolorowy (przełączanie) Program 15-kolorowy (blednięcie) Program 4-kolorowy (reakcja na dźwięk) (VOL 1~4) Do użytku z IRC Program 15-kolorowy (reakcja na dźwięk) Tryb 4-kanałowy DMX (RGBA) 4-CH d001~d505 8-CH... -
Page 37: Wartości Dmx
SlimPAR™ QUAD 12 IRC QRG Wartości DMX Kanał Funkcja Wartość Procent/Ustawienie 8-CH 000 255 0~100% Czerwona 000 255 0~100% Zielona 000 255 0~100% Niebieska 000 255 0~100% Bursztyn 000 015 Makra koloru Brak funkcji 016 255 (Zmienia Ch 1~4) Makra koloru Prędkość... - Page 38 SlimPAR™ QUAD 12 IRC QRG О Данном Краткое руководство (QRG) по SlimPAR™ QUAD 12 IRC содержит базовую информацию об устройстве, включая вопросы монтажа, Руководстве настроек меню и значений DMX. Загрузите Руководство пользователя на сайте www.chauvetlighting.com. Отказ От Информация и спецификации, приведенные в этом руководстве, могут ответственности...
-
Page 39: Описание Устройства
SlimPAR™ QUAD 12 IRC – это низкопрофильный 4-цветный прожектор Par Can со встроенным инфракрасным приемником. Как и устройства другие устройства CHAUVET®, SlimPAR™ QUAD 12 обеспечивает бесшумную работу с возможностью прямого подключения питания. Кроме того, устройство хорошо работает при последовательном подключении к другим цветным прожекторам Par Can Quad в режиме... - Page 40 SlimPAR™ QUAD 12 IRC QRG Питание Это устройство имеет функцию автоматического выбора диапазона переменного электропитания и может работать со входным напряжением в тока диапазоне 100~240 В пер. т, 50/60 Гц. Подключение Можно подключить до 13 устройств SlimPAR™ QUAD 12 IRC при питания...
-
Page 41: Карта Меню
SlimPAR™ QUAD 12 IRC QRG Карта Меню Режим Шаги Программирования Описание 4-цветная программа (переключение) 4-цветная программа (затухание) 15-цветная программа (переключение) 15-цветная программа (затухание) 4-цветная программа (звуковая активация) (VOL 1~4) Для использования в IRC 15-цветная программа (звуковая активация) 4-канальный режим DMX (RGBA) 4-CH d001~d505 8-канальный... -
Page 42: Подключение Master/Slave
подключению и конфигурированию этого устройства в режиме Master/Slave приведены в Руководстве пользователя. Устройство SlimPAR™ QUAD 12 IRC полностью совместимо с Инфракрасное инфракрасным пультом дистанционного управления (IRC) от дистанционное CHAUVET®. Для получения дополнительной информации об IRC или управление загрузки инструкций посетите сайт www.chauvetlighting.com. -
Page 43: Значения Dmx
