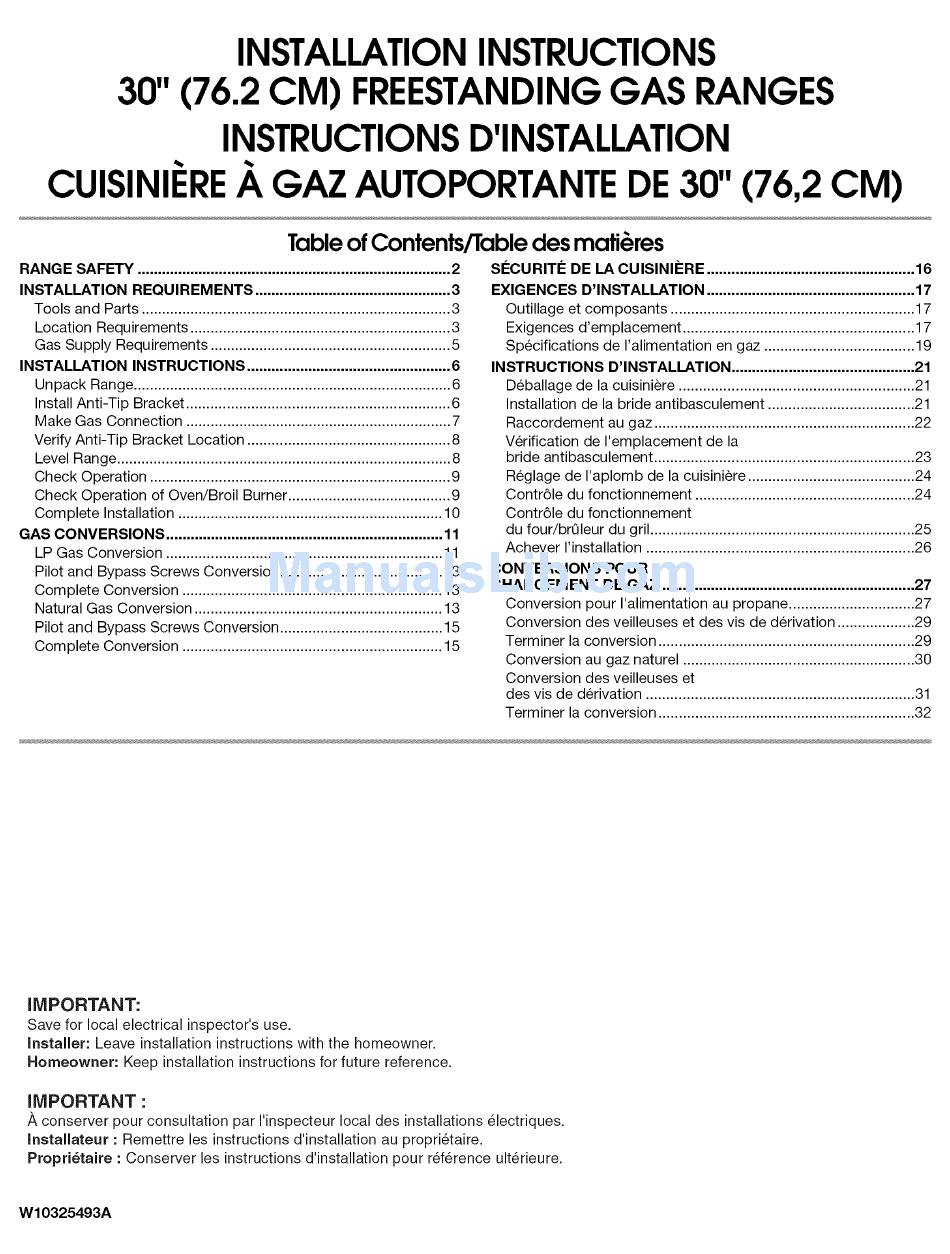

INSTALLATIONINSTRUCTIONS
30" (76.2 CM) FREESTANDING GAS RANGES
INSTRUCTIONSD'INSTALLATION
CUISINIEREA GAZ AUTOPORTANTEDE 30" (76,2 CM)
Table of Contents/Table des mati_res
RANGE SAFETY .............................................................................
2
INSTALLATION REQUIREMENTS
................................................
3
Tools and Parts ............................................................................
3
Location Requirements ................................................................
3
Gas Supply Requirements ...........................................................
5
INSTALLATION
INSTRUCTIONS ..................................................
6
Unpack Range ..............................................................................
6
Install Anti-Tip Bracket .................................................................
6
Make Gas Connection .................................................................
7
Verify Anti-Tip Bracket Location ..................................................
8
Level Range ..................................................................................
8
Check Operation ..........................................................................
9
Check Operation of Oven/Broil Burner ........................................ 9
Complete Installation .................................................................
10
GAS CONVERSIONS ....................................................................
11
LP Gas Conversion ....................................................................
11
Pilot and Bypass Screws Conversion ........................................ 13
Complete Conversion ................................................................
13
Natural Gas Conversion .............................................................
13
Pilot and Bypass Screws Conversion ........................................ 15
Complete Conversion ................................................................
15
SleCURITle DE LA CUISINIERE ...................................................
16
EXIGENCES D'INSTALLATION ...................................................
17
Outillage et composants ............................................................
17
Exigences d'emplacement .........................................................
17
Specifications
de I'alimentation en gaz ..................................... 19
INSTRUCTIONS
D'INSTALLATION ............................................. 21
Deballage de la cuisiniere ..........................................................
21
Installation de la bride antibasculement
.................................... 21
Raccordement au gaz ................................................................
22
Verification de I'emplacement de la
bride antibasculement ................................................................
23
Reglage de I'aplomb de la cuisiniere ......................................... 24
Contr61e du fonctionnement
......................................................
24
Contr61e du fonctionnement
du four/brQleur du gril .................................................................
25
Achever I'installation ..................................................................
26
CONVERSIONS
POUR
CHANGEMENT
DE GAZ ..............................................................
27
Conversion pour I'alimentation au propane ............................... 27
Conversion des veilleuses et des vis de derivation ................... 29
Terminer la conversion ...............................................................
29
Conversion au gaz naturel .........................................................
30
Conversion des veilleuses et
des vis de derivation ..................................................................
31
Terminer la conversion ...............................................................
32
iMPORTANT:
Save for local electrical inspector's use.
Installer:
Leave installation instructions with the homeowner.
Homeowner:
Keep installation instructions for future reference.
iMPORTANT
:
,&, c onserver pour consultation par I'inspecteur local des installations 61ectriques.
Installateur
: Remettre les instructions d'installation au propri6taire.
Propri6taire
: Conserver les instructions d'installation pour r6f6rence ult_rieure.
W10325493A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AGR3300XDW0 and is the answer not in the manual?

Questions and answers

Related Manuals for Estate AGR3300XDW0

Summary of Contents for Estate AGR3300XDW0

  • Page 1 INSTALLATIONINSTRUCTIONS 30" (76.2 CM) FREESTANDING GAS RANGES INSTRUCTIONSD'INSTALLATION CUISINIEREA GAZ AUTOPORTANTEDE 30" (76,2 CM) Table of Contents/Table des mati_res RANGE SAFETY ................SleCURITle DE LA CUISINIERE ........... INSTALLATION REQUIREMENTS ..........EXIGENCES D'INSTALLATION ........... Tools and Parts ................Outillage et composants ............Location Requirements ..............

  • Page 2: Range Safety

    RANGE SAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word "DANGER"...

  • Page 3: Installation Requirements

    Tip Over Hazard A child or adult can tip the range and be killed. Connect anti=tip bracket to rear range foot. Reconnect the anti=tip bracket, if the range is moved. Failure to follow these instructions can result in death or serious burns to children and adults. INSTALLATION REQUIREMENTS Gather the required tools and parts before starting installation.
  • Page 4 Mobile Home - Additional Installation Requirements The installation of this range must conform to the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280). When such standard is not applicable, use the Standard for Manufactured Home Installations, ANSI A225.1/NFPA 501A or with local codes.
  • Page 5 • A 1/2"(1.3 cm) male pipe thread is needed for connection to the female pipe threads of the inlet to the appliance pressure regulator. • Do not kink or damage the flexible metal tubing when moving the range. Rigid pipe connection: Explosion Hazard The rigid pipe connection requires a combination of pipe...

  • Page 6: Location Requirements

    Line pressure testing above 1/2psi gauge (14" WCP) Line pressure testing at 1/2psi gauge (14" WCP) or lower The range and its individual shutoff valve must be disconnected The range must be isolated from the gas supply piping system by from the gas supply piping system during any pressure testing of closing its individual manual shutoff valve during any pressure that system at test pressures in excess of 1/2psi (3.5 kPa).
  • Page 7 11. Move range into its final location making sure rear leveling leg 9. Open the broiler door. Use a 3/8"drive ratchet to lower the rear slides into anti-tip bracket. leveling legs one-half turn. Use a wrench or pliers to lower the front leveling lets one-half turn.
  • Page 8 Typical rigid pipe connection Complete Connection A combination of pipe fittings must be used to connect the range 1. Open the manual shutoff valve in the gas supply line. The to the existing gas line. Your connections may be different; valve is open when the handle is parallel to the gas pipe.
  • Page 9 9. If surface burners do not ignite, repeat steps 3 to 6. 10. Check each cooktop burner for proper flame. The small inner cone should have a very distinct blue flame 1¼,, ( 0.64 cm) to To Light Standing Pilot Lights: 1/2"(1.3 cm) long.
  • Page 10 Push in oven control knob and hold, then ignite the oven pilot If the flame needs adjusting: light with a match. 1. Turn the oven off. Wait for the oven burner to cool down. 2. Open oven door and remove oven racks, oven tray, flame spreader and set aside.
  • Page 11 GAS CONVERSIONS 2. Remove grates. 3. Lift the cooktop by both front corners until the side support rods snap into position. 4. Locate the gas pressure regulator. Explosion Hazard Use a new CSA International approved gas supply line. install a shut=offvalve. Securely tighten all gas connections.
  • Page 12 To Convert Surface Burners To Convert Oven Burner 1. Remove grates from cooktop 1. Open the oven door and remove oven racks, oven tray, flame spreader and set aside. 2. Lift the cooktop by both front corners until the side support rods snap into position.

  • Page 13: Make Gas Connection

    12. Install the LP gas pilot screw with a flat-blade screwdriver, turning clockwise. _;;s _ 4_ _-_- Bv_s_-s_-_ _SC[@WS COyF_ s olq 13. Replace the front panel and screw bottom and top fasteners 1. Remove control knobs and set aside. in place.
  • Page 14 4. Locate the gas pressure regulator. 8. Install Natural gas orifice spuds in the valves. IMPORTANT: Do not remove the gas pressure regulator. 5. With a fiat-blade screwdriver, remove the brass cap and flip the brass cap over so that "NAT" is visible...
  • Page 15 8. Remove the LP gas bypass screw with a flat-blade screwdriver, turning counterclockwise. _>_4_ _,_-_- Bv_s_-s_-_ _SC[@WS COyF_ s olq 9. Install the Natural gas bypass screw with a flat-blade 1. Remove control knobs and set aside. screwdriver, turning clockwise. 2.
  • Page 16 SECURITE DE LA CUISINIERE Votre securite et celle des autres est tres importante. Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous toujours lire tousles messages de s_curit_ et de vous y conformer. Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves &...
  • Page 17 Risque de basculement Un enfant ou une personne adulte peut faire basculer la cuisiniere ce qui peut causer un d_cbs. Joindre la bride antibasculement au pied arriere de la cuisiniere. Joindre de nouveau la bride antibasculement si la cuisiniere est d_plac_e. Le non-respect de ces instructions peut causer un d_cbs ou des brQlures graves aux enfants et aux adultes.
  • Page 18 • Une source d'electricit6 avec liaison & la terre est necessaire. Dimensions du produit Voir la section "Specifications electriques". Un raccordement adequat a I'alimentation en gaz doit _tre disponible. Voir la section "Specifications de I'alimentation en gaz". Cuisini_re autoportante • Contacter un installateur de rev_tement de sol qualifie, qui pourra determiner si le rev_tement de sol peut resister a une temperature d'au moins 200°F (93°C).
  • Page 19 Risque d'explosion UtiJiser une canalisation neuve d'arriv_e de gaz approuv_e par la CSA International. Installer un robinet d'arr_t. Bien setter chaque organe de connexion de la canaJisation de gaz. En cas de connexion au gaz propane, demander a une personne qualifi_e de s'assurer que la pression de gaz ne d_passe pas 36 cm (14 pc) de Ja colonne...
  • Page 20 D_tendeur Canalisation d'alimentation en gaz Le detendeur fourni avec cette cuisiniere doit _tre utilise. Pour un • Installer une canalisation d'alimentation en gaz rigide de 3_,,(1,9 cm) jusqu'& I'emplacement d'installation de la fonctionnement correct, la pression d'alimentation du detendeur doit _tre comme suit • cuisiniere.

  • Page 21: Exigences D'emplacement

    INSTRUCTIONS D'INSTALLATION de ks b id® ti scubm t cuMn s? Contacter un installateur de rev_tements de sol qualifie pour conna_tre la meilleure methode de pergage des trous de montage travers le rev_tement de sol existant. Risque du poids e×cessff Utiliser deux ou plus de personnes pour d_placer et installer la cuisini_re.
  • Page 22 Pour monter la bride antibasculement sur un plancher de 10. Ajuster les pieds de nivellement a la hauteur necessaire. Les bois, percer deux trous de 1/8"(3,2 mm) aux emplacements pieds de nivellement peuvent _tre desserres pour ajouter une indiques sur le gabarit de la bride. Enlever le gabarit du hauteur maximale de 1"...
  • Page 23 3. Localiser le detendeur dans la boite du brQleur. Raccordement typique par raccord flexible 1. Utiliser une cle mixte et une pince pour fixer le raccord flexible sur les raccords d'adaptation. S'assurer que le raccord n'est pas deform& A. D_tendeur A.
  • Page 24 Si la flamme de veilleuse doit 6tre ajustee, utiliser un tournevis & lame plate et tourner la vis de reglage jusqu'& ce que la flamme atteigne la taille desir6e. Placer une grille dans le four. Placer un niveau sur la grille et contr61er I'aplomb de la cuisiniere, d'abord transversalement, puis dans le sens avant/ arriere.
  • Page 25 Enfoncer le bouton de commande du four et le tenir enfonce Si la flamme basse doit _tre r_gl_e : puis allumer le temoin de veilleuse avec une allumette. 1. Tourner le bouton de commande au reglage "Lo" (bas) et 6ter le bouton de commande.
  • Page 26 Si la flamme doit 6tre r_gl_e : 1. leteindre le four. Attendre que le brQleur du four ait refroidi. 2. Ouvrir la porte du four et retirer les grilles du four, la plaque du 1. Verifier que toutes les pieces sont maintenant installees.
  • Page 27 CONVERSIONSPOURCHANGEMENT DE GAZ Conversion du d_tendeur 1. Placer le robinet d'arr_t manuel & la position "fermee"........................Risque d'e×pJosion Utiiiser une canaiisation neuve d'arriv_e de gaz A. Versla cuisiniere approuv_e par la CSA international. B. Robinet d'arr#t manuel _ laposition "ferm_e". Installer un robinet d'arr_t.
  • Page 28 Reinstaller le chapeau et le serrer avec le tournevis a lame 8. Installer les gicleurs pour gaz propane dans les robinets. plate..A A. Chapeau A. Gicleurs Conversion des br_leurs de surface B. Robinets 1. Retirer les grilles de la table de cuisson 9.

  • Page 29: Contr61E Du Fonctionnement

    /_,I'aide d'un tournevis & lame plate, installer la vis de derivation pour gaz propane en la tournant dans le sens horaire. 1. Retirer les boutons de commande et les mettre de c6t& 2. Oter les grilles superieures. 3. Soulever la table de cuisson par les deux coins avant jusqu'& ce que les tiges de supports laterales s'emboitent.
  • Page 30 6. Reinstaller le chapeau et le serrer avec le tournevis a lame Conversion du d_tendeur plate. Risque de basculement Conversion des b_leurs de surface Un enfant ou une personne adulte peut faire basculer la cuisiniere ce qui peut causer un d_ces. 1.
  • Page 31 9. Placer les gicleurs pour gaz propane dans le sachet de pieces pour reutilisation ulterieure et le conserver avec le C,OYF_/OIq C_@S sachet de documentation. 10. Repousser les tiges de supports laterales vers I'arriere et Retirer les boutons de commande et les mettre de c6t&...
  • Page 32 A I'aide d'un tournevis & lame plate, installer la vis de derivation pour gaz naturel en la tournant dans le sens _s_'_ ¸ _,, horaire. 1. Pour le raccordement correct de la cuisiniere & la canalisation de gaz, se reporter a la section "Raccordement au gaz'.
