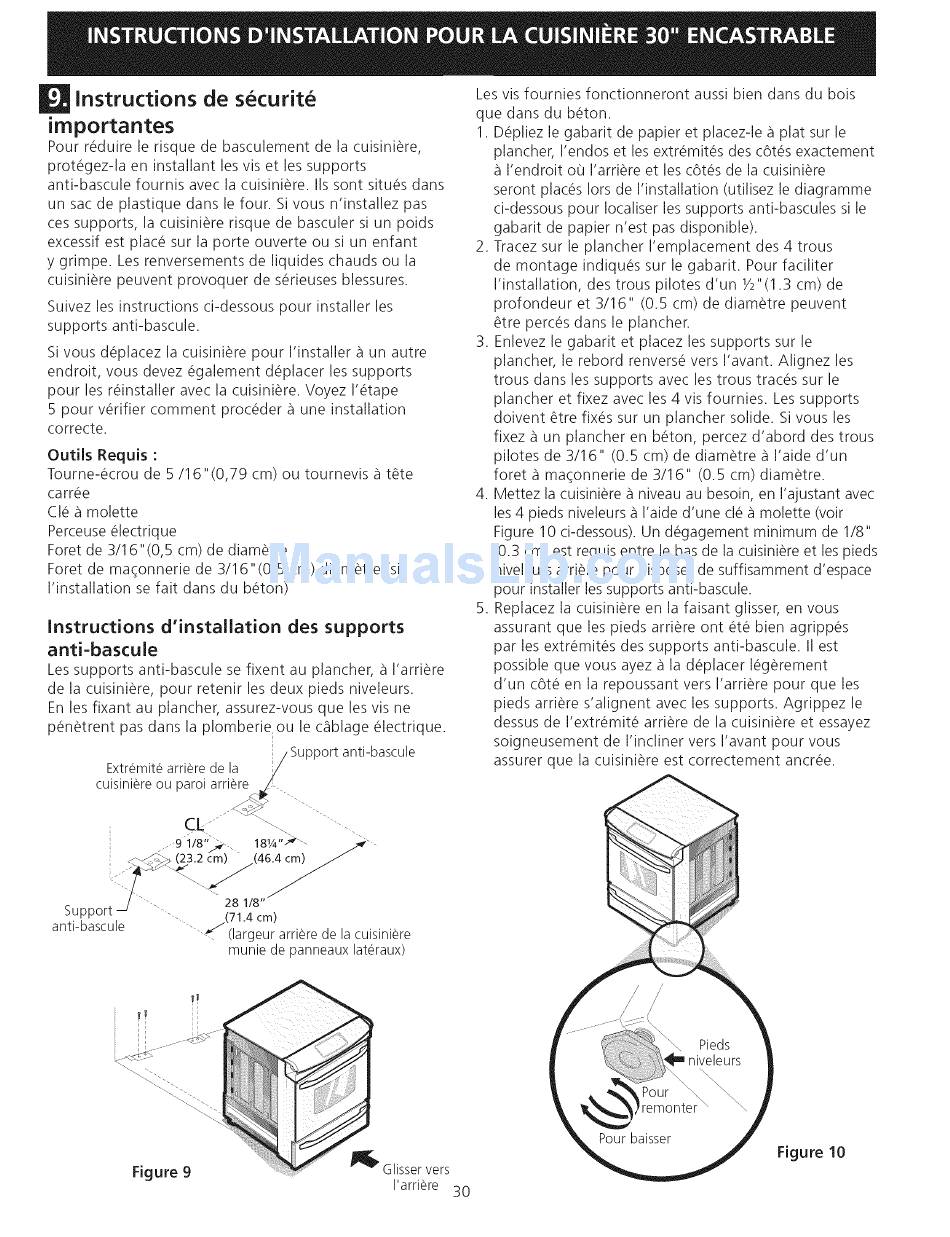

Frigidaire CPES3085KF6 Installation Instructions Manual page 30

30" electric slide-in range
Hide thumbs

Advertisement

instructions
de securite
irnportantes
Pour r_duire le risque de basculement de la cuisini_re,
prot_gez-la en installant les vis et les supports
anti-bascule fournis avec la cuisini_re. IIs sont situ_s dans
un sac de plastique dans le four. Si vous n'installez pas
ces supports, la cuisini_re risque de basculer si un poids
excessif est plac_ sur la porte ouverte ou si un enfant
y grimpe. Les renversements de liquides chauds ou la
cuisini_re peuvent provoquer de s_rieuses blessures.
Suivez les instructions ci-dessous pour installer les
supports anti-bascule.
Si vous d@lacez la cuisini_re pour I'installer _ un autre
endroit, vous devez _galement d_placer les supports
pour les r_installer avec la cuisini_re. Voyez I'_tape
5 pour v_rifier comment proc_der b une installation
correcte.
Outils Requis :
Tourne-6crou de 5/1 6"(0,79 cm) ou tournevis _ t6te
carr6e
CI6 _ molette
Perceuse 61ectrique
Foret de 3/1 6"(0,5 cm) de diam_tre
Foret de mac onnerie de 3/16"(0,5
cm) diam6tre (si
I'installation se fait dans du b6ton)
instructions
d'instailation
des
supports
anti-bascule
Les supports anti-bascule se fixent au plancher, _ I'arri_re
de la cuisini_re, pour retenir les deux pieds niveleurs.
En les fixant au plancher, assurez-vous que les vis ne
p6n6trent pas dans la plomberie ou le cablage 61ectrique.
Support
anti-bascule
Extrp,mite arriere de .la
/
cutstntereou parot arrterez4¢', ,
......9 1/8"_.
18W '-'_'"
j._r".
<_. _.
(23.2 cm)
.(46.4 cm)
anStUPaP°crtulf "
...... - _,'Ji7?:i{!u:arriere de la cuisiniere
gl
munie de panneauxlateraux)
Figure 9
;::
.......
_"
Glisservers
I'arriere
Les vis fournies fonctionneront
aussi bien dans du bois
que dans du b6ton.
1. D@liez le gabarit de papier et placez-le a plat sur le
plancher, I'endos et les extr6mit6s des c6t6s exactement
I'endroit ou I'arri6re et les c6t6s de la cuisini6re
seront plac6s lots de I'installation (utilisez le diagramme
ci-dessous pour Iocaliser les supports anti-bascules si le
gabarit de papier n'est pas disponible).
2. Tracez sur le plancher I'emplacement des 4 trous
de montage indiqu6s sur le gabarit. Pour faciliter
I'installation, des trous pilotes d'un 1/2"(1.3 cm) de
profondeur et 3/16" (0.5 cm) de diam6tre peuvent
_tre perc_s dans le plancher.
3. Enlevez le gabarit et placez les supports sur le
plancher, le rebord renvers@vers I'avant. Alignez les
trous dans les supports avec les trous trac@ssur le
plancher et fixez avec les 4 vis fournies. Les supports
doivent _tre fix@ssur un plancher solide. Si vous les
fixez _ un plancher en b@ton, percez d'abord des trous
pilotes de 3/16" (0.5 cm) de diam@tre _ I'aide d'un
foret _ maconnerie de 3/1 6" (0.5 cm) diam@tre.
4. Mettez la cuisini@re_ niveau au besoin, en I'ajustant avec
les 4 pieds niveleurs _ I'aide d'une cl@_ molette (voir
Figure 10 ci-dessous). Un d@gagement minimum de 1/8"
(0.3 cm) est requis entre le has de la cuisini@reet les pieds
niveleurs arri@repour disposer de suffisamment d'espace
pour installer les supports anti-bascule.
5. Replacez la cuisini@re en la faisant glisser, en vous
assurant que les pieds arri@reont @t@ bien agripp@s
par les extr@mit@sdes supports anti-bascule. II est
possible que vous ayez _ la d@lacer I@g@rement
d'un c6t@en la repoussant vers I'arri@re pour que les
pieds arri@res'alignent avec les supports. Agrippez le
dessus de I'extr@mit@arri@rede la cuisini@re et essayez
soigneusement de I'incliner vers I'avant pour vous
assurer que la cuisini@re est correctement ancr@e.
Figure 10
30
