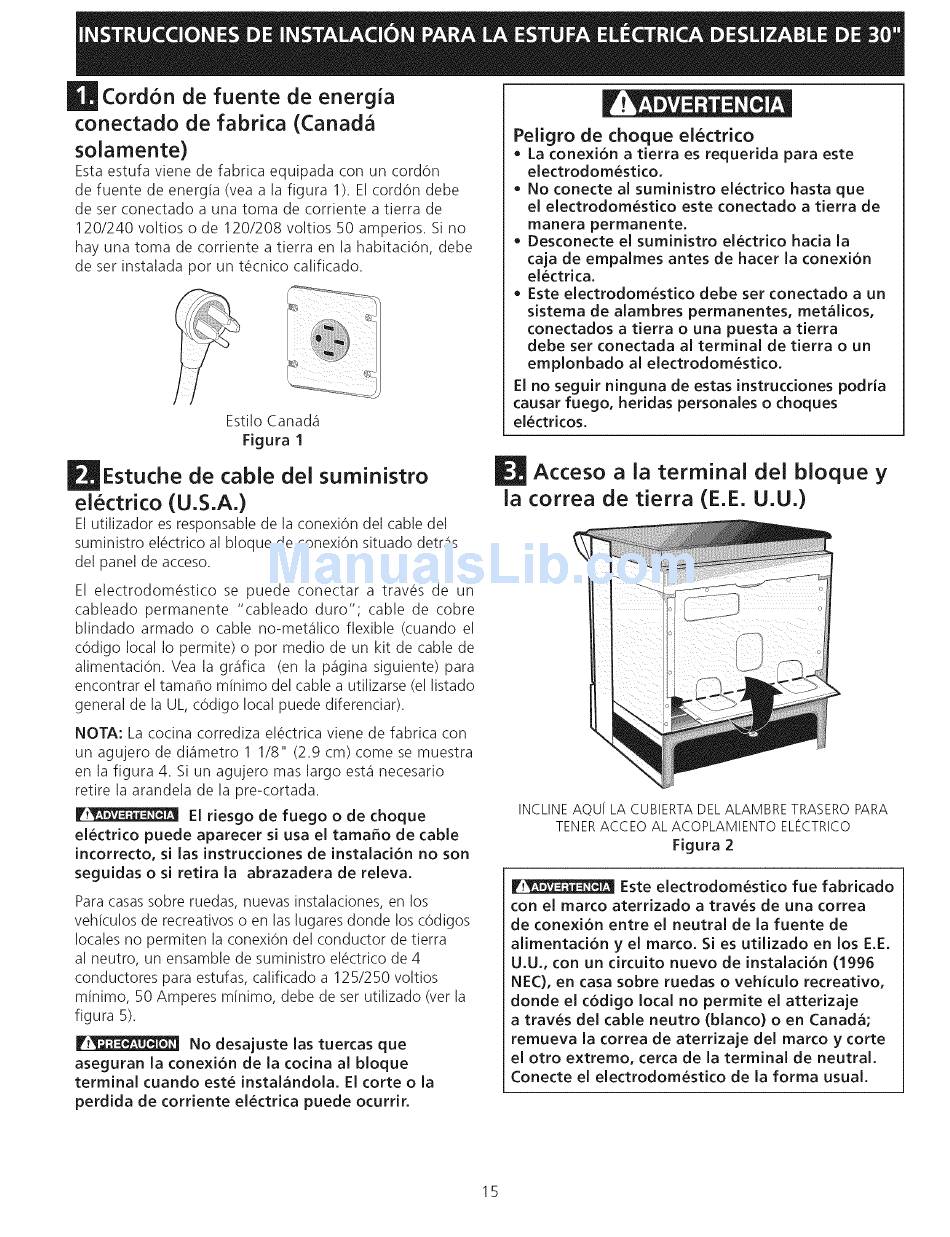

Frigidaire CPES3085KF6 Installation Instructions Manual page 15

30" electric slide-in range
Hide thumbs

Advertisement

Table of Contents
CordOn de fuente
de energia
conectado
de fabrica
(Canada
solamente)
Esta estufa viene de fabrica equipada con un cordon
de fuente de energia (vea a la figura 1). El cordon debe
de set conectado a una toma de corriente a tierra de
120/240 voltios o de 120/208 voltios 50 amperios. Si no
hay una toma de corriente a tierra en la habitaciOn, debe
de ser instalada por un t_cnico calificado.
Estilo Canada1
Figura 1
Estuche
de cable del suministro
electrico
(U.S.A.)
El utilizador es responsable de la conexiOn del cable del
suministro el@ctricoal bloque de conexi6n situado detr_is
del panel de acceso.
El electrodom_stico
se puede conectar a trav_s de un
cableado permanente
"cableado duro"; cable de cobre
blindado armado o cable no-met_ilico flexible (cuando el
cOdigo local Io permite) o pot meclio de un kit de cable de
alimentaci0n. Vea la gr_ifica (en la p_igina siguiente) para
encontrar el tamaho minimo del cable a utilizarse (el listado
general de la UL, cOdigo local puede diferenciar).
NOTA: La cocina corrediza el6ctrica viene de fabrica con
un agujero de di_imetro 1 1/8" (2.9 cm) come se muestra
en la figura 4. Si un agujero mas largo est,1 necesario
retire la arandela de la pre-cortada.
F_
El riesgo de fuego o de choque
elOctrico puede aparecer si usa el tamaho de cable
incorrecto,
si las instrucdones
de instalad6n
no son
seguidas o si retira la abrazadera
de releva.
Para casas sobre ruedas, nuevas instalaciones, en los
vehiculos de recreativos o en las lugares donde los cOdigos
locales no permiten la conexiOn del conductor de tierra
al neutro, un ensamble de suministro el6ctrico de 4
conductores para estufas, calificado a 125/250 voltios
minimo, 50 Amperes minimo, debe de set utilizado (vet la
figura 5).
F_
No desajuste
las tuercas que
aseguran
la conexiOn de la codna
al bloque
terminal
cuando
est6 instalandola.
El corte o la
perdida de corriente
electrica
puede ocurrir.
Peligro
de choque
electrico
o La conexi6n
a tierra es requerida
para este
electrodom_stico,
No conecte al suministro
electrico
hasta que
el electrodom_stico
este conectado
a tierra de
manera permanente.
Desconecte
el suministro
electrico
hada la
caja de empalmes
antes de hacer la conexi6n
electrica.
Este electrodom_stico
debe set conectado
a un
sistema de alambres
permanentes,
met_licos,
conectados
a tierra o una puesta a tierra
debe set conectada
al terminal
de tierra
o un
emplonbado
al electrodom_stico,
El no seguir ninguna de estas instrucciones
podria
causar fuego, heridas personales o choques
electricos,
|
Acceso a la terminal
del bloque
y
la correa
de tierra
(E.E.U.U.)
INCLINE AQU[ LA CUBIERTA DEL ALAMBRE TRASERO PARA
TENER ACCEO AL ACOPLAMIENTO ELECTRICO
Figura
2
F_
Este electrodom_stico
rue fabricado
con el marco aterrizado
a traves de una correa
de conexion
entre el neutral
de la fuente de
alimentaci6n
y el marco. Si es utilizado
en los E.E,
U,U., con un circuito
nuevo de instalaci6n
(1996
NEC), en casa sobre ruedas o vehiculo
recreativo,
donde el codigo
local no permite
el atterizaje
a trav_s del cable neutro
(blanco)
o en Canada;
remueva
la correa de aterrizaje
del marco y corte
el otro extremo,
cerca de la terminal
de neutral,
Conecte el electrodom_stico
de la forma usual,
15
