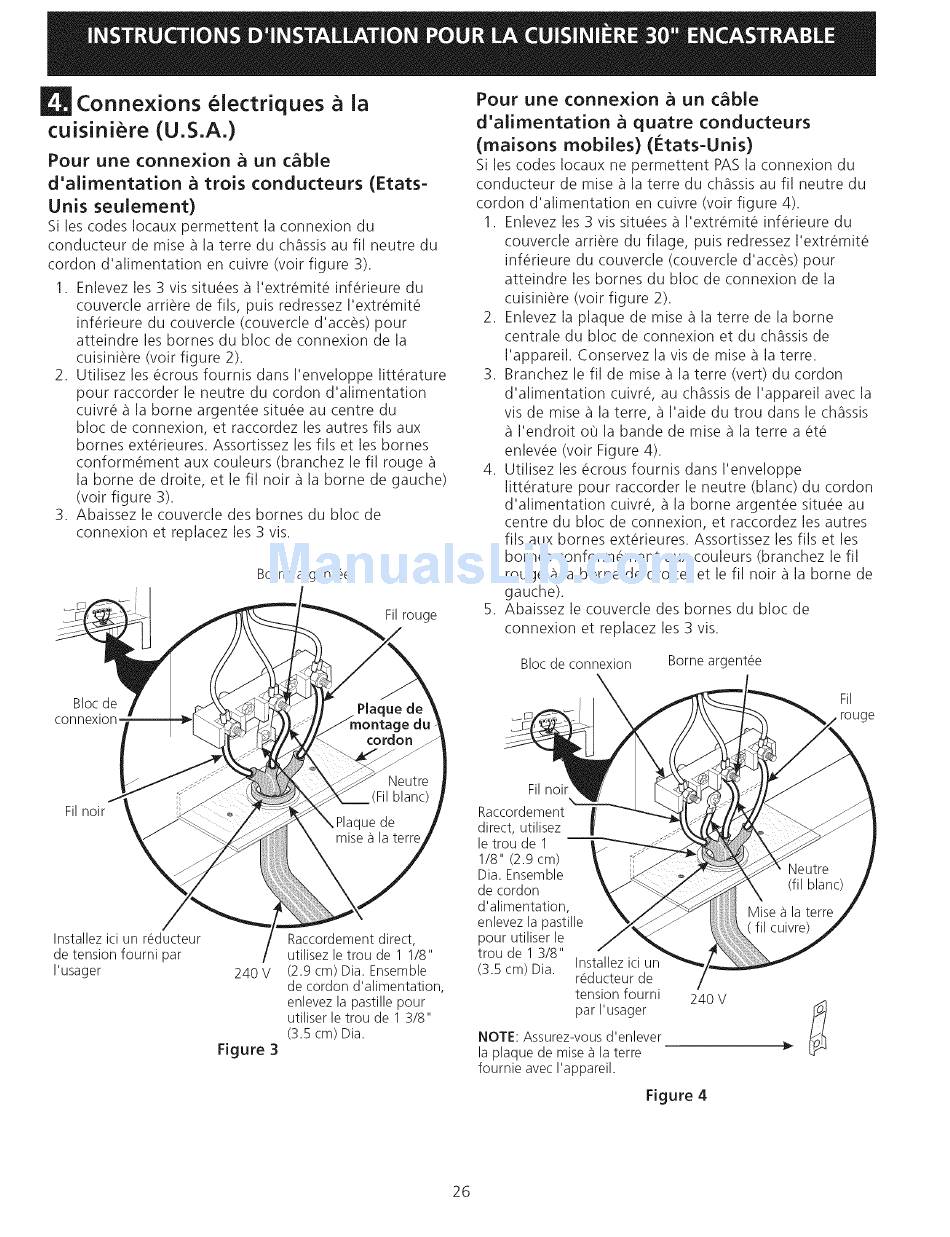

Connexions
electriques
a la
cuisiniere (U.S.A.)
Pour une connexion
a un c_ble
d'alimentation
a trois
conducteurs
(Etats-
Unis
seulement)
Si les codes Iocaux permettent
la connexion du
conducteur de mise _ la terre du chassis au fil neutre du
cordon d'alimentation
en cuivre (volt figure 3).
1. Enlevez les 3 vis situ_es a I'extr_mit_ inf_rieure du
couvercle artiste de ills, puis redressez I'extr_mit_
inf_rieure du couvercle (couvercle d'acc_s) pour
atteindre les homes du bloc de connexion de la
cuisini_re (volt figure 2).
2. Utilisez les _crous fournis dans I'enveloppe litt_rature
pour raccorder le neutre du cordon d'alimentation
cuivr_ a la borne argent_e situ_e au centre du
bloc de connexion, et raccordez les autres ills aux
homes ext_rieures. Assortissez les ills et les homes
conform_ment
aux couleurs (branchez le fil rouge a
la borne de droite, et le fil noir a la borne de gauche)
(volt figure 3).
3. Abaissez le couvercle des homes du bloc de
connexion et replacez les 3 vis.
Borne argentee
Fil rouge
Bloc de
connexion-
Fil noir
Installez ici un reducteur
de tension fourni par
I'usager
24O V
Figure 3
Raccordement direct,
utilisez le trou de 1 1/8"
(2.9 cm) Dia. Ensemble
de cordon d'alimentation,
enlevez la pastille pour
utiliser le trou de 1 3/8"
(3.5 cm) Dia.
Pour une connexion
a un c_ble
d'alimentation
a quatre
conducteurs
(maisons
mobiles)
(l_tats-Unis)
Si les codes Iocaux ne permettent PAS la connexion du
conducteur de mise a la terre du chassis au fil neutre du
cordon d'alimentation
en cuivre (volt figure 4).
1. Enlevez les 3 vis situ_es a I'extr_mit_ inf_rieure du
couvercle artiste du filage, puis redressez I'extr_mit_
inf_rieure du couvercle (couvercle d'acc_s) pour
atteindre les homes du bloc de connexion de la
cuisini_re (volt figure 2).
2. Enlevez la plaque de mise a la terre de la borne
centrale du bloc de connexion et du chassis de
I'appareil. Conservez la vis de mise a la terre.
3. Branchez le fil de mise a la terre (vert) du cordon
d'alimentation
cuivr_, au chassis de I'appareil avec la
vis de mise a la terre, a I'aide du trou dans le chassis
a I'endroit o0 la bande de mise a la terre a _t_
enlev_e (volt Figure 4).
4. Utilisez les _crous fournis dans I'enveloppe
litt_rature
pour raccorder le neutre (blanc) du cordon
d'alimentation
cuivr_, a la borne argent_e situ_e au
centre du bloc de connexion, et raccordez les autres
ills aux homes ext_rieures. Assortissez les ills et les
homes conform_ment
aux couleurs (branchez le fil
rouge a la borne de droite, et le fil noir a la borne de
gauche).
5. Abaissez le couvercle des homes du bloc de
connexion et replacez les 3 vis.
Bloc de connexion
Borne argent_e
Fil
rouge
Fil noir
Raccordement
direct, utilisez
le trou de 1
1/8" (2.9 cm)
Dia. Ensemble
de cordon
d'alimentation,
enlevez la pastille
pour utiliser le
trou de 1 3/8"
(3.5 cm) Dia.
Installez ici un
r_ducteur de
tension fourni
par I'usager
NOTE: Assurez-vous d'enlever
la plaque de mise 3 la terre
foumie avec I'appareil.
24O V
Figure 4
26
