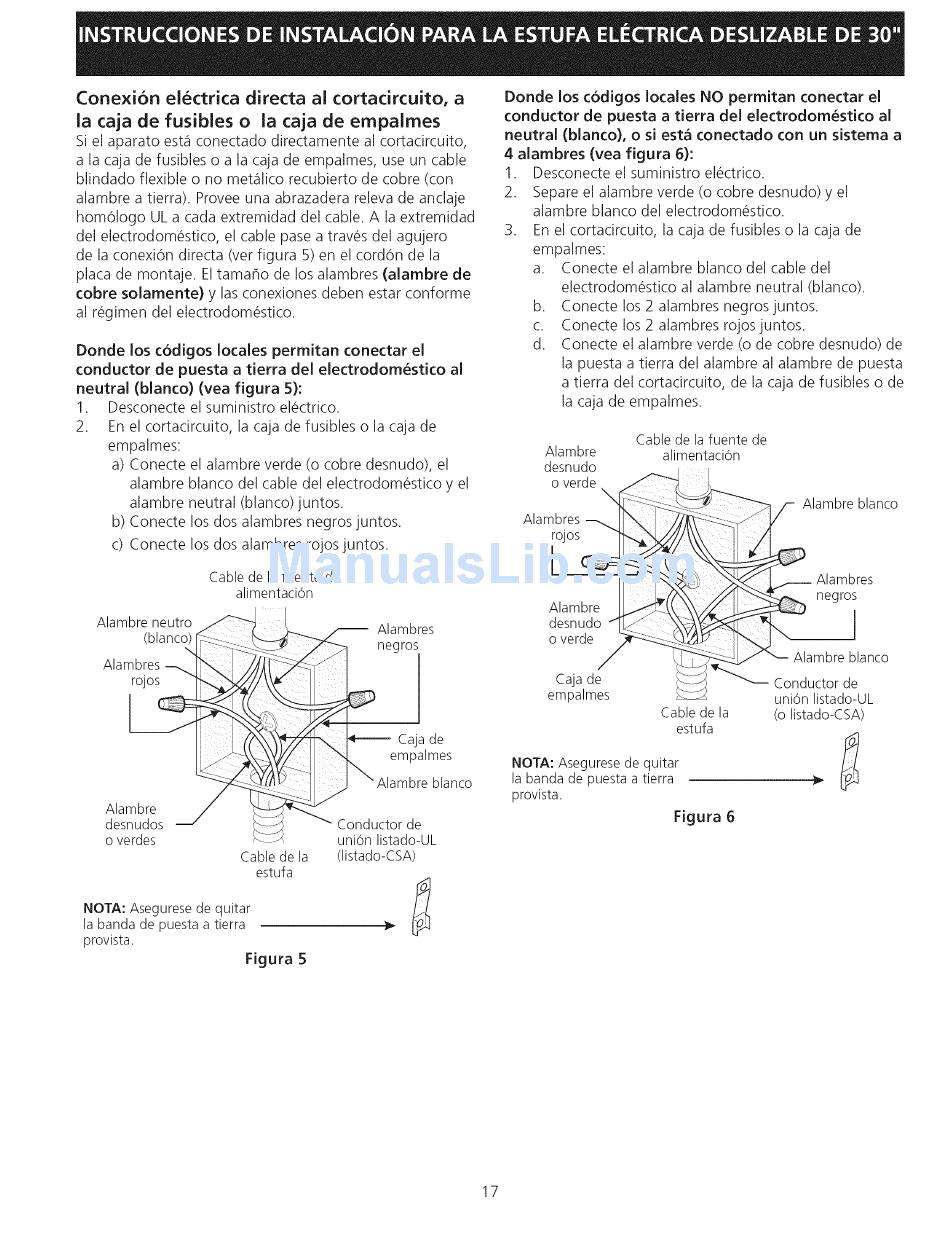

Conexi6n electrica directa ai
cortacircuito,
a
ia caja
de fusibles
o ia caja de empaimes
Si el aparato est_qconectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no met_qlicorecubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
hom61ogo UL a cada extremidad del cable. A la extremidad
del electrodom_stico, el cable pase a trav_s del agujero
de la conexi6n directa (ver figura 5) en el cord6n de la
placa de montaje. El tamaho de los alambres (alambre de
cobre solamente)
y las conexiones deben estar conforme
al r_gimen del electrodom_stico.
Donde los c6digos locales permitan
conectar el
conductor
de puesta a tierra del electrodom_stico
al
neutral
(blanco) (vea figura 5):
1.
Desconecte el suministro el_ctrico.
2.
En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodom_stico y el
alambre neutral (blanco)juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentaciOn
Alambre neutro
P--'_
(blanco)l_ .:>__,_d
Alambres _ "_"
iroios_roj
os
Alambre
/
__"
desnudos _/
_':.: _
-"
o verdes
_ i_
Cablede la
estufa
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura
5
Alambres
negros
I"_"--"_ Cajade
empalmes
,J "Alambre
blanco
Conductor de
uni6n listado-UL
(listado-CSA)
Donde los c6digos locales NO permitan
conectar el
conductor
de puesta a tierra del electrodom_stico
al
neutral
(blanco), o si est_ conectado
con un sistema a
4 alambres (vea figura
6):
1.
Desconecte el suministro el_ctrico.
2.
Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom6stico.
3.
En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a.
Conecte el alambre blanco del cable del
electrodom_stico al alambre neutral (blanco).
b.
Conecte los 2 alambres negros juntos.
c.
Conecte los 2 alambres rojos juntos.
d.
Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de puesta
a tierra del cortacircuito, de la caja de fusibles o de
la caja de empalmes.
Alambre
desnudo
o verde
Alambres
rojos
1
Alambre
desnudo
o verde
Caja de
empalmes
Cable de la fuente de
alimentaci6n
Cable de la
estufa
Alambre blanco
Alambres
negros
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura
6
Alambre blanco
Conductor de
uni6n listado-UL
(o listado-CSA)
17
