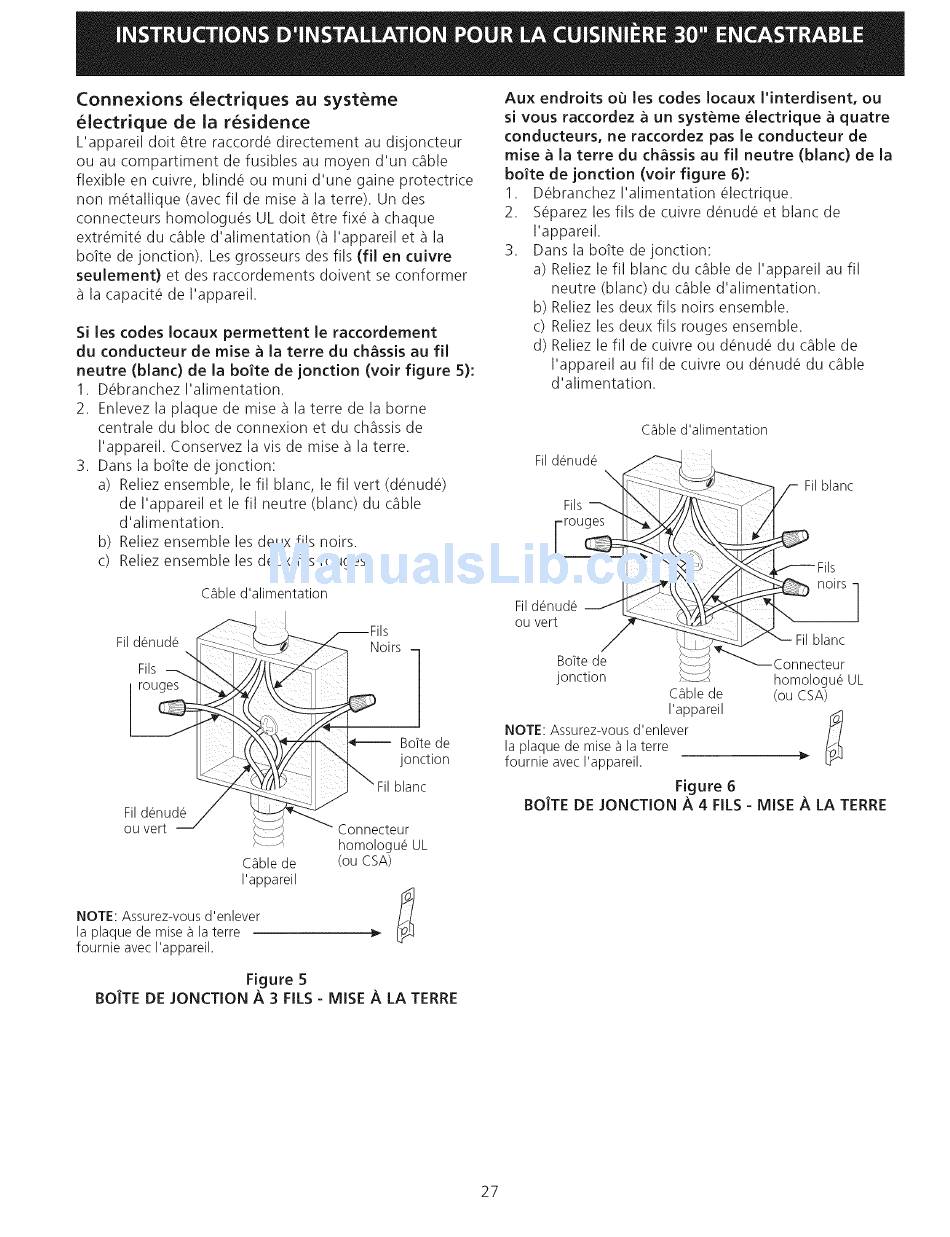

Connexions electriques au systeme
electrique de ia
residence
L'appareil doit _tre raccord_ directement au disjoncteur
ou au compartiment
de fusibles au moyen d'un cable
flexible en cuivre, blind@ou muni d'une gaine protectrice
non m@tallique (avec fil de mise a la terre). Un des
connecteurs homologu@s UL doit @trefix@a chaque
extr@mit@du cable d'alimentation
(a I'appareil et a la
botte de jonction). Les grosseurs des ills (fil en cuivre
seulement)
et des raccordements doivent se conformer
a la capacit@ de I'appareil.
Si les codes Iocaux permettent
le raccordement
du conducteur
de raise a la terre du chassis au fil
neutre
(blanc) de la bo_te de jonction
(voir figure
5):
1. D_branchez I'alimentation.
2. Enlevez la plaque de mise a la terre de la borne
centrale du bloc de connexion et du chassis de
I'appareil. Conservez la vis de mise a la terre.
3. Dans la botte de jonction:
a) Reliez ensemble, le fil blanc, le fil vert (d@nud@)
de I'appareil et le fil neutre (blanc) du cable
d'alimentation.
b) Reliez ensemble les deux ills noirs.
c) Reliez ensemble les deux ills rouges.
Cable d'alimentation
rou f/S
_Fils
o,rs
]
,,_
BoTte de
jonction
,j
"Fil blanc
Connecteur
homologu@ UL
Cable de
I'appareil
NOTE: Assurez-vous d'enlever
la plaque de raise a la terre
foumie avec I'appareil.
(ou CSA)
Aux endroits
o_J les codes Iocaux I'interdisent,
ou
si vous raccordez a un syst_me
electrique
_ quatre
conducteurs,
ne raccordez pas le conducteur
de
raise _ la terre du chassis au fil neutre
(blanc) de la
boite de jonction
(voir figure
6):
1.
D_branchez I'alimentation
_lectrique.
2.
S@arez les ills de cuivre d@nud@ et blanc de
I'appareil.
3.
Dans la botte dejonction:
a) Reliez le fil blanc du cable de I'appareil au fil
neutre (blanc) du cable d'alimentation.
b) Reliez les deux ills noirs ensemble.
c) Reliez les deux ills rouges ensemble.
d) Reliez le fil de cuivre ou d@nud@ du cable de
I'appareil au fil de cuivre ou d@nud@ du cable
d'alimentation.
Cable d'alimentation
Fil d@nud@
Fils _
Fild_nud_
ou vert
Fil blanc
blanc
BoTtede
Sonnecteur
jonction
homologu6 UL
Cable de
(ou CSA)
I'appareil
NOTE: Assurez-vous d'enlever
la plaque de mise a la terre
fournie avec I'appareil.
:_
Figure 6
BO|TE DE JONCTION A 4 FILS - MISE A LA TERRE
Figure 5
BO|TE DE JONCTION A 3 FILS - MISE A LA TERRE
27
