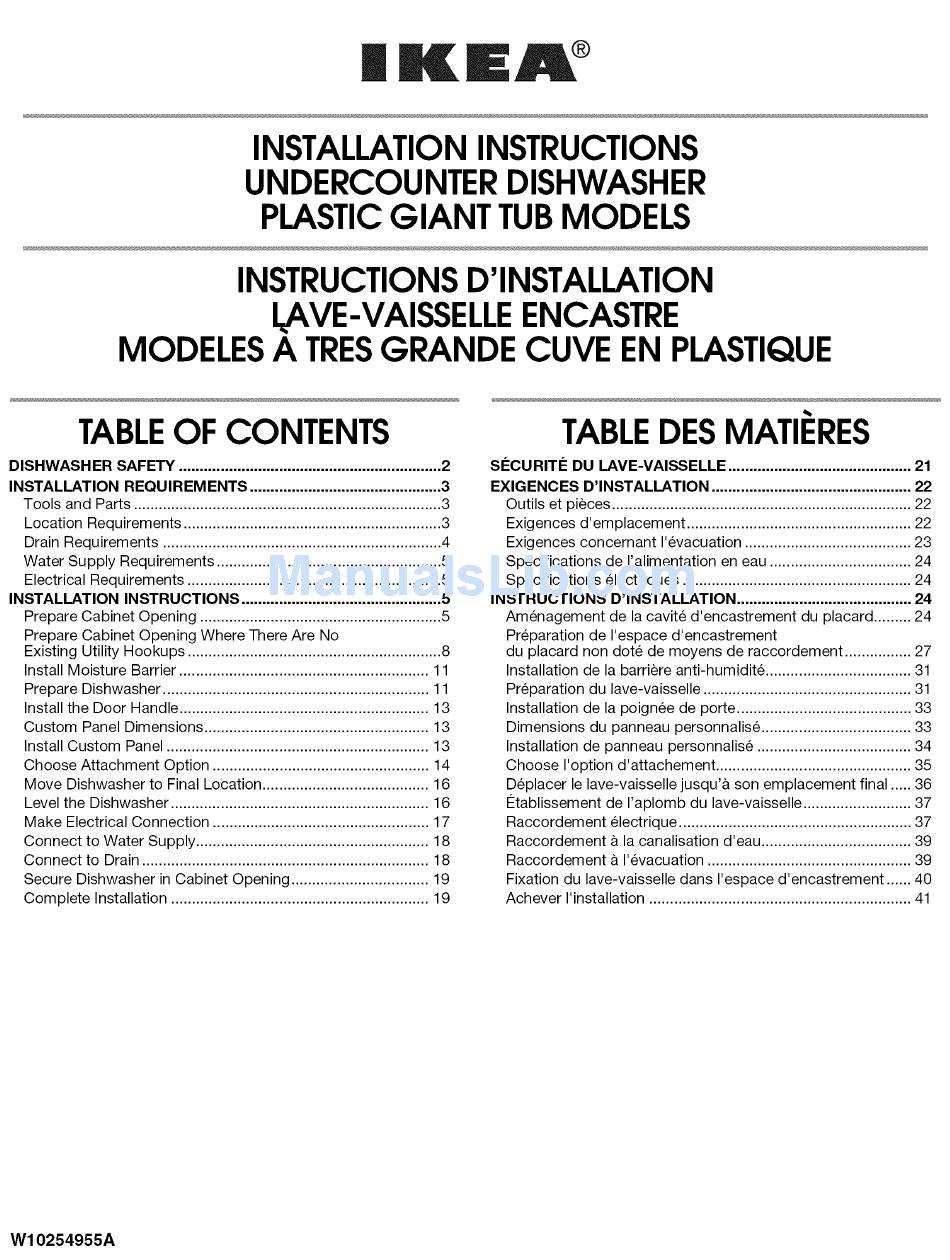

I KEA
®
INSTALLATIONINSTRUCTIONS
UNDERCOUNTERDISHWASHER
PLASTICGIANT TUBMODELS
INSTRUCTIONSD'INSTALLATION
LAVE-VAISSE LLEENCASTRE
MODELESA TRES GRANDE CUVE EN PLASTIQUE
TABLEOF CONTENTS
DISHWASHER SAFETY ...............................................................
2
INSTALLATION REQUIREMENTS
.............................................. 3
Tools and Parts ..........................................................................
3
Location Requirements ..............................................................
3
Drain Requirements ...................................................................
4
Water Supply Requirements ......................................................
5
Electrical Requirements .............................................................
5
INSTALLATION INSTRUCTIONS ................................................
5
Prepare Cabinet Opening ..........................................................
5
Prepare Cabinet Opening Where There Are No
Existing Utility Hookups .............................................................
8
Install Moisture Barrier ............................................................
11
Prepare Dishwasher ................................................................
11
Install the Door Handle ............................................................
13
Custom Panel Dimensions ......................................................
13
Install Custom Panel ...............................................................
13
Choose Attachment Option ....................................................
14
Move Dishwasher to Final Location ........................................
16
Level the Dishwasher ..............................................................
16
Make Electrical Connection ....................................................
17
Connect to Water Supply ........................................................
18
Connect to Drain .....................................................................
18
Secure Dishwasher in Cabinet Opening .................................
19
Complete Installation ..............................................................
19
TABLEDESMATIERES
SI_CURITI_ DU LAVE-VAISSELLE ............................................
21
EXIGENCES D'INSTALLATION ................................................
22
Outils et pieces ........................................................................
22
Exigences d'emplacement ......................................................
22
Exigences concernant I'evacuation ........................................
23
Specifications
de I'alimentation en eau .................................. 24
Specifications
electriques .......................................................
24
INSTRUCTIONS
D'INSTALLATION
..........................................
24
Amenagement de la cavite d'encastrement
du placard ......... 24
Preparation de I'espace d'encastrement
du placard non dote de moyens de raccordement ................ 27
Installation de la barriere anti-humidite ...................................
31
Preparation du lave-vaisselle ..................................................
31
Installation de la poignee de porte ..........................................
33
Dimensions du panneau personnalise ....................................
33
Installation de panneau personnalise .....................................
34
Choose I'option d'attachement ...............................................
35
Deplacer le lave-vaisselle jusqu'& son emplacement final ..... 36
12tablissement de I'aplomb du lave-vaisselle .......................... 37
Raccordement electrique ........................................................
37
Raccordement & la canalisation d'eau ....................................
39
Raccordement a I'evacuation .................................................
39
Fixation du lave-vaisselle dans I'espace d'encastrement
...... 40
Achever I'installation ...............................................................
41
W10254955A

Advertisement

loading
Need help?

Need help?

Do you have a question about the IUD9750WS1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for IKEA IUD9750WS1

  • Page 1 I KEA ® INSTALLATIONINSTRUCTIONS UNDERCOUNTERDISHWASHER PLASTICGIANT TUBMODELS INSTRUCTIONSD'INSTALLATION LAVE-VAISSE LLEENCASTRE MODELESA TRES GRANDE CUVE EN PLASTIQUE TABLEOF CONTENTS TABLEDESMATIERES SI_CURITI_ DU LAVE-VAISSELLE ..........DISHWASHER SAFETY ............... INSTALLATION REQUIREMENTS ..........3 EXIGENCES D'INSTALLATION ..........Tools and Parts ................Outils et pieces ................ Location Requirements ..............
  • Page 2: Dishwasher Safety

    DISHWASHERSAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word "DANGER"...
  • Page 3: Installation Requirements

    INSTALLATIONREQUIREMENTS Additional parts supplied (top-venting models only) • Bottom sound pad (located in lower rack) • Moisture barrier tape Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed Make sure all these parts are included. If not, call here.
  • Page 4 Installation Clearances Product Dimensions Side View Cutout dimensions 24" cm)* 34" (86.4 cm)* (5.1 cm) 6" (15.2 cm)*** (5.1 cm) (25.4 cm) -_ I_---- 21 " (53.3 (8.3 cm) (7 cm) _ A. _" (1.9 cm) insulation by be compressed (not used on all models) Cut holes in shaded area of cabinet walls or floor as specified below: B.
  • Page 5 If direct wiring dishwasher: odp©/y • Use flexible, armored or nonmetallic sheathed, copper wire with grounding wire that meets the wiring requirements for • A hot water line with 20-120 psi (138-862 kPa) water pressure. your home and local codes and ordinances. •...
  • Page 6 • Option 1, Waste disposer- with air gap 4. Insert drain hose through the front center of opening where drain connection will be made. • Option 2, No waste disposer- with air gap • Option 3, Waste disposer- no air gap* •...
  • Page 7 4. Insert drain hose through hole cut in cabinet to the front center Option 4: No Waste Disposer - no air gap of opening where drain connection will be made. 1. Cut end of drain hose if needed (do not cut ribbed section). A.
  • Page 8 Install the Water Line Helpful Tip: Routing the water line through the left side of cabinet opening will make water connection easier. Electrical Connection 1. Drill a minimum 1/2"(1.3 cm) hole in the cabinet side, rear or floor. Preferred and optional locations are shown. Option 1: Direct Wire Method Helpful Tip: Wiring the dishwasher will be easier if you route wire into the cabinet opening from the right-hand side.
  • Page 9 • Option 4, No waste disposer- no air gap* 4. Insert drain hose through the front center of opening where drain connection will be made. *An air gap is recommended. Helpful Tip: To reduce the vibration of the hose, keep the hose away from the floor and the edge of the hole where it passes through the cabinet.
  • Page 10 4. Insert drain hose through hole cut in cabinet to the front center Option 4: No Waste Disposer - no air gap of opening where drain connection will be made. 1. Cut end of drain hose if needed (do not cut ribbed section). A.
  • Page 11 Remove two screws attaching access panel and lower panel to dishwasher using a V4" hex socket, nut driver or Phillips '_._ s_. _ screwdriver. (on some modes} Make sure the area under the cabinet is clean and dry for installation of the moisture barrier. Remove the backing of the moisture barrier and apply to underside of the countertop along the front edge of the counter.
  • Page 12 If you are installing a power supply cord kit, do so now, If the minimum cutout height is less than 34" (86.4 cm), the rear wheels can be removed for additional clearance. This will following kit instructions. allow the dishwasher to fit into a 337/8 '' (86 cm) high cutout, but the dishwasher will be more difficult to move into position.
  • Page 13 Custom door panel dimensions IMPORTANT: Do not scratch the front panel during this procedure. 30 3/16" (59.7crn) 1. Remove the door handle and hardware bag containing the setscrews and Allen wrench from the cardboard box. 2. Start setscrews in handle. 3.
  • Page 14 9. Attach the handle. The handle should be centered on the front of the customer-supplied custom panel in the area shown. A.Screws A. Handle location B. Outer panel 10. Attach the panel assembly to the door by reinstalling the three screws on each side;...
  • Page 15 NOTE: Do not attach the dishwasher. This will be done later. NOTE: Save the buttons to cover the holes after dishwasher is installed. A. Plastic button Push bracket into slot on the side of dishwasher, and bend tab in towards the side of the dishwasher so that it keeps the bracket in place.
  • Page 16 Reattach door spring to rear leg. Tensioners on both sides of dishwasher should be secured at same holes. IN® [}ishwcssBe[ Align front of dishwasher door panel with cabinet doors. You may need to adjust alignment to be even with your cabinets. Helpful Tip: Prop up one side of frame to hold dishwasher up off floor when adjusting front legs.
  • Page 17: Electrical Requirements

    Form bare ground wire into a U-shaped hook. Wrap ground wire hook clockwise around ground connector and under the _ _i,_*_,,_ _ 2 _¸ washer. Check "Electrical Requirements" section. 5. Securely tighten ground connector. You need to: • have the correct electrical supply and recommended grounding method.
  • Page 18 Option 2: Power Supply Cord _ _ 4 ¸ ,_ _o _,,_ _ s_s 1. To help minimize vibration, route drain hose to avoid contact with motor, door springs, water line, cabinet, flooring or the edge of the hole where it passes through the cabinet. 2.
  • Page 19 If securing with a side attachment, check that sides of door do not rub against the screw heads. If they do, dishwasher must be re-centered. When dishwasher is properly centered, replace plastic buttons. Tip Over Hazard Do not use dishwasher until completely installed.
  • Page 20 Direct W ire Method Check Operation 1. Read the Use and Care Guide that came with your dishwasher. 2. Check that all parts have been installed and no steps were skipped. 3. Check that you have all the tools you used. 4.
  • Page 21 SECURITE DU LAVE-VAISSELLE Votre securite et celle des autres est tres importante. Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous toujours lire tousles messages de s_curit_ et de vous y conformer. Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves &...
  • Page 22: Exigences D'installation

    EXIGENCES D'INSTALLATION Pi_ces fournies O_i_ _)_s_"_sc _,,_ _;;_,_ Rassembler les outils et composants necessaires avant d'entreprendre I'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. Outils n_cessaires • Pince • Cle & molette de 10" (s'ouvre &...
  • Page 23 Si le lave-vaisselle ne doit pas etre utilise pendant une periode prolongee ou s'il est laisse & un endroit qui pourrait etre expose au Distances de d_gagement & respecter gel, veiller a faire executer les operations d'hivernage par un technicien competent. Dimensions de I'ouverture &...
  • Page 24 • Utiliser un raccord de canalisation d'evacuation de diametre Pour lave-vaisselle avec raccordement direct interieur de 1/2"(1,3 cm) ou plus. • Utiliser des conducteurs de cuivre gaines non metalliques ou blindes souples qui satisfassent aux exigences de I'installation electrique de votre domicile et qui soient conformes aux prescriptions des codes et reglements Iocaux.
  • Page 25 1. Percer un trou de diametre 11/2"(3,8 cm) dans la paroi du Ce raccordement doit _tre realis6 en amont du siphon du placard ou dans le plancher sur le c6te de I'espace circuit d'evacuation eta au moins 50,8 cm (20") au-dessus du d'installation le plus proche de I'evier.
  • Page 26 4. Inserer le tuyau d'evacuation dans le trou decoup6 dans la Option 2 : Sans broyeur & d_chets - avec brise-siphon partie avant centrale de I'ouverture du placard, I& oQ le 1. Si necessaire, couper I'extremit6 du tuyau d'evacuation (ne raccordement pour I'evacuation sera effectu&...
  • Page 27 3. Inserer le tuyau d'evacuation dans le trou decoup6 dans la Option 4 : Sans broyeur & d_chets - sans brise-siphon partie avant centrale de I'ouverture du placard, I& oQ le 1. Si necessaire, couper I'extremit6 du tuyau d'evacuation (ne raccordement pour I'evacuation sera effectu&...
  • Page 28 5. Faire passer I'autre extremit6 du c&ble & travers le trou perce 3. Connecter le tube de cuivre & la canalisation d'eau par I'intermediaire d'un robinet d'arr_t manuel. dans le placard. L'extremit6 du c&ble doit pouvoir parvenir jusqu'& I'angle avant droit de I'espace d'installation. A.
  • Page 29 4. Inserer le tuyau d'evacuation dans le centre avant de Option I : Broyeur & d_chets - avec brise-siphon I'ouverture oQ le raccordement du tuyau de vidange sera 1. Oter I'opercule arrachable du broyeur & dechets. Si effectu& necessaire, couper I'extremit6 du tuyau d'evacuation (ne pas couper dans la section ondulee).
  • Page 30 Ce raccordement doit _tre realis6 en amont du siphon du vaisselle. On recommande de lover le tuyau d'evacuation circuit d'evacuation eta au moins 20" (50,8 cm) au-dessus du de le fixer solidement sur la face inferieure du plan de travail. plancher de I'espace d'installation du lave-vaisselle.
  • Page 31 Connecter le tuyau d'evacuation sur le raccord en T du circuit 2. Oter la protection de la barriere anti-humidite et appliquer la d'evacuation avec une bride & vis** de 1W' & 2" (3,8 a 5 cm). barriere sur le dessous du plan de travail, le long du rebord avant de celui-ci.
  • Page 32 Oter les deux vis fixant le panneau d'acces et le panneau Si I'on installe un cordon d'alimentation, I'installer inferieur sur le lave-vaisselle & I'aide d'une cle a douille de 1/4", maintenant, conformement aux instructions fournies avec I'ensemble. un tourne-ecrou ou un tournevis Phillips. A.
  • Page 33: Instructions D'installation

    Si la hauteur libre minimale de I'ouverture est inferieure & 34" Appuyer sur la poignee de porte jusqu'& ce qu'elle soit bien (86,4 cm), on peut enlever les roues arriere pour liberer contre la porte. Inserer I'extremite courte de la cle Allen dans davantage d'espace.
  • Page 34 2. Mettre doucement le panneau externe de c6t& 3. Placer le panneau personnalise achete par le client oriente vers le bas sur une surface couverte et lisse. Pour module IUD9500W Mesurer une distance de 92%2'' (25,2 cm) a partir de la rive superieure et tracer une ligne au dos du panneau personnalise REMARQUE : La poignee pour le panneau personnalise n'est pas achete par le client.
  • Page 35 11. Aligner la rive superieure du panneau personnalise achete par REMARQUE : Ne pas fixer le lave-vaisselle. Ceci sera fait plus le client avec le dessus du tableau de commande. tard. 12. Percer deux avant-trous de 3/32" j usqu'& 1/2"(13 mm) de profondeur dans un panneau personnalise achete par le client, dans les trous situ6s dans les angles superieurs du panneau interne, tel qu'illustr&...
  • Page 36 3. Avec I'aide d'une autre personne tenant I'arriere du lave- Reattacher le ressort de porte au pied arriere. Les tendeurs de vaisselle pour I'emp_cher de basculer, ouvrir la porte du lave- chaque c6te du lave-vaisselle doivent _tre fixes aux m_mes trous.
  • Page 37 Conseil utile : Lorsque le lave-vaisselle est & sa position de Repeter ces operations pour I'autre c6te du lave-vaisselle. service, il peut etre necessaire de soutenir I'avant en REMARQUE • S'assurer que les cales sont solidement fixees soulevant, abaissant ou calant les pieds avant. au plancher.
  • Page 38 Utiliser des connecteurs de fils de taille appropriee pour le 6. Serrer les vis de bridage du serre-c&ble ou du connecteur de conduit. raccordement des conducteurs de I'appareil (calibre 16) au c&blage de la maison et realiser les raccordements comme suit : C&blage de C&blage de la boite...
  • Page 39 Ne pas detacher du lave-vaisselle la boucle formee par le tuyau d'evacuation sur le c6te de I'appareil.., , % ¢;£%J_, Conseil utile : Raccord _ compression a) Enfiler I'ecrou sur le tube de cuivre, sur environ 1" (2,5 cm). b) Enfiler la virole sur le tube.
  • Page 40 Si I'on utilise une fixation du plan de travail pour fixer le lave- vaisselle, verifier que le dessus de la porte n'entre pas en contact avec les vis, les brides ou le plan de travail. S'il y a contact, on doit abaisser le lave-vaisselle puis etablir de nouveau I'aplomb de I'appareil.
  • Page 41 Raccordement par c&blage direct Ach, ev® Verifier que I'agrafe de liaison & la terre est fixee au panneau inferieur. Placer le panneau inferieur derriere le panneau d'acces. Sur certains modeles, il y a sur le panneau d'acces un materiau isolant qui dolt _tre insere derriere I'isolant du panneau inferieur.
  • Page 42 Contr61e dufonctionnement Si le lave-vaisselle ne fonctionne 1. Lire le manuel d'utilisation et d'entretien fourni avec I'appareil. Essayer d'abord les solutions suggerees ici pour tenter d'eviter une coQteuse intervention de depannage. 2. Verifier que toutes les pieces ont et6 installees et qu'aucune etape n'a et6 omise •...
  • Page 44 W10254955A 5/09 © 2009. All rights reserved. ® IKEA is a registered trademark of Inter-lkea Systems B.V. Printed in U.S.A. Tous droits reserves. ® IKEA est une marque deposee de Inter-lkea Systems B.V. Imprime aux E.-U.
