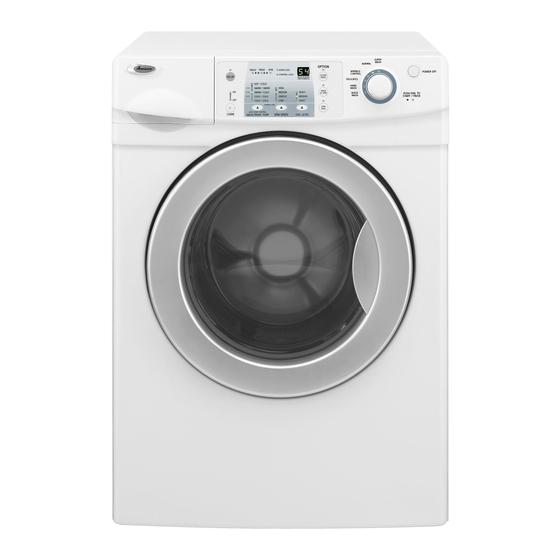

Amana NFW7200TW11 Installation Instructions Manual

High-efficiency washer
Hide thumbs Also See for NFW7200TW11:

Advertisement

Available languages

Available languages

Table of Contents

See also: Use and Care Manual

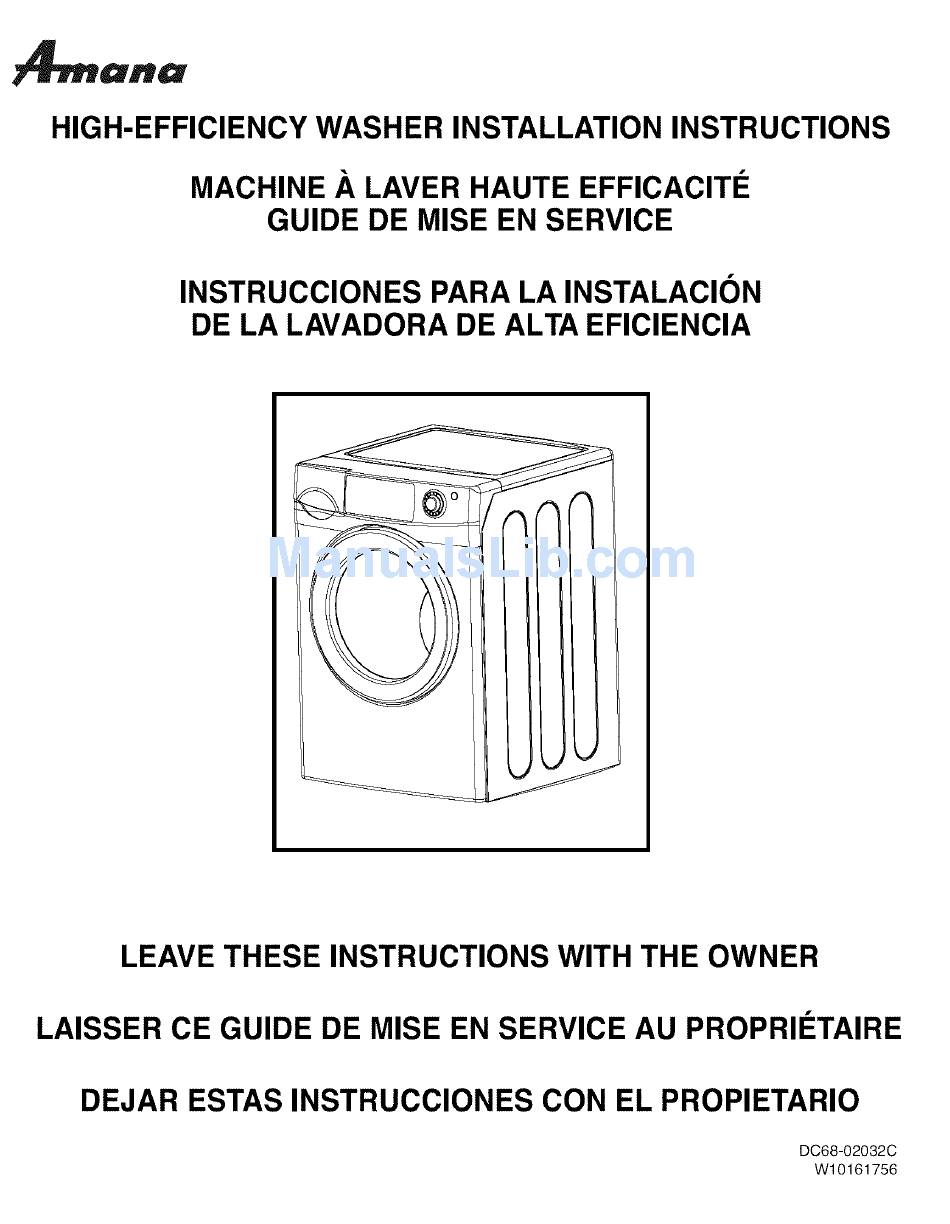

,14'w, laRa
HIGH-EFFICIENCY
WASHER INSTALLATION INSTRUCTIONS
MACHINE ._ LAVER HAUTE EFFICAClTI_
GUIDE DE MISE EN SERVICE
INSTRUCCIONES PARA LA INSTALACION
DE LA LAVADORA DE ALTA EFICIENCIA
LEAVE THESE INSTRUCTIONS WITH THE OWNER
LAISSER CE GUIDE DE MISE EN SERVICE AU PROPRII_TAIRE
DEJAR ESTAS INSTRUCCIONES
CON EL PROPIETARIO
DC68-02032C
W10161756

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NFW7200TW11 and is the answer not in the manual?

Questions and answers

Related Manuals for Amana NFW7200TW11

Summary of Contents for Amana NFW7200TW11

  • Page 1 ,14'w, laRa HIGH-EFFICIENCY WASHER INSTALLATION INSTRUCTIONS MACHINE ._ LAVER HAUTE EFFICAClTI_ GUIDE DE MISE EN SERVICE INSTRUCCIONES PARA LA INSTALACION DE LA LAVADORA DE ALTA EFICIENCIA LEAVE THESE INSTRUCTIONS WITH THE OWNER LAISSER CE GUIDE DE MISE EN SERVICE AU PROPRII_TAIRE DEJAR ESTAS INSTRUCCIONES CON EL PROPIETARIO DC68-02032C...

  • Page 2: Cabinet Dimensions

    READ THIS BEFORE YOU START... ELECTRICAL Tools needed for installation: Refer to serial plate for specific electrical requirements. • Utility knife more detailed information refer • Channel lock to section on Electrical • Level Requirements. WATER Washer needs two standard PARTS supplied for installation: 3/4 inch water...

  • Page 3: Basic Location Requirements

    BASIC LOCATION REQUIREMENTS: ELECTRICAL • 120 Volt 60 Hz 15AMP Fuse or Circuit Breaker • Individual branch circuit serving only the washer is recommended. • The washer is equipped with a power cord. NEVER USE AN EXTENSION CORD. GROUNDING ELECTRICAL GROUND IS REQUIRED ON THIS APPLIANCE.

  • Page 4: Drain Facility

    Avoid The Possibility Of Water Damage: • Have Water Faucets Easily Accessible • Turn Off Faucets When Washer Is Not In Use. DRAIN FACILITY Recommended height of the standpipe is 18". The drain hose must be routed through the drain hose clip to the standpipe.
  • Page 5 INFORMATION 50-HERTZ OPERATION This Amana appliance is manufactured for operation on 60 Hz AC approved electrical service. This model is not designed for use on 50 Hz AC electrical services and conversion of the product from 60 to 50 Hz operations is not recommended. For additional information on 50 Hz products, write:...

  • Page 6: Important To Installer

    IMPORTANT TO INSTALLER Please Read The Following Instructions Carefully Before Installing Washing Machine. These Instructions Should Be Retained For Future Reference. Remove The Door From All Discarded Appliances To Avoid The Danger Of A Child Suffocating. STEP 1 Important • If washer will be installed on basement or 2nd floor, remove the shipping bolts AFTER finishing the move.
  • Page 7 STEP 3 INSTALL THE WASHER Place the drain hose in the drain facility. Be sure an airtight connection is NOT made between the drain hose and the standpipe. Standpipe must be at least 18" high. NOTE: If drain standpipe is in excess of 5 feet above floor level, a drain hose extension kit (Part #12002482) will need to be installed.

  • Page 8: Final Installation

    Important • Keep the leg extension at a minimum to prevent excessive vibration. • Tighten all 4 leveling leg lock nuts using the enclosed spanner. • Keep the spanner, shipping bolts and spacers for future adjustment and or machine relocation. FINAL INSTALLATION CHECKLIST Instruction and Installation Kit have been removed from tub.
  • Page 9 LISEZ AVANT DE COMMENCER Outils n_cessaires pour I'installation Reportez-vous & la plaque signale- tique pour obtenir les exigences • Couteau utilitaire sp_cifiques sur I'alimentation 61ec- • Pince multiprise trique. Pour de plus amples d6tails, reportez-vous & la section sur • Niveau I'Alimentation _lectrique.

  • Page 10: Alimentation En Eau

    EXIGENCES DE BASE SUR L'EMPLACEMENT ALIMENTATION I LECTRIQUE • 120 volts, fusible ou disjoncteur de 15 A, 60 Hz • Circuit independant ne desservant que la laveuse : recommand6 • La laveuse est dotee d'un cordon d'alimentation. N'UTILISEZ JAMAIS UN CORDON PROLONGATEUR.
  • Page 11 Pour _viter le risaue de dommage oar I'eau : • Les robinets d'eau doivent _tre facilement accessibles. • Fermez les robinets quand la laveuse n'est pas utilis6e. INSTALLATION D'I VACUATION La hauteur recommand6e pour le tuyau vertical est de 48 cm (18 po). Le tuyau d'6vacuation doit passer dans I'attache prevue pour ce tuyau, pour ensuite arriver au tuyau vertical.
  • Page 12 INFORMATIONS SUPPLI MENTAIRES FONCTIONNEMENT 50 HERTZ Cet appareil Amana est fabriqu6 pour fonctionner sur une alimentation 61ectrique approuvee de 60 Hz, CA. Ce produit n'est pas prevu pour un fonctionnement sur 50 Hz et il n'est pas recommande de le convertir, du 60 Hz en 50 Hz.
  • Page 13 CONSIGNE IMPORTANTE POUR L'INSTALLATEUR Veuillez lire attentivement les instructions suivantes avant d'installer la laveuse. Conservez ces instructions pour vous y reporter ulterieurement. Enlevez la porte de tous les appareils que vous mettez au rebut afin d'dviter qu'un enfant ne s'y retrouve _touff&...
  • Page 14 €:TAPE 3 INSTALLATION DE LA LAVEUSE 1. Disposez le tuyau d'6vacuation dans le dispositif prevu. Le raccordement NE doit PAS _tre hermetique 9, Fair entre le tuyau d'evacuation et le tuyau vertical. Le tuyau vertical doit avoir au moins 30 cm (18 po) de hauteur. REMARQUE : si le tuyau vertical est &...
  • Page 15 Important • Maintenez I'extension du pied au niveau minimum pour eviter des vibrations excessives. • Serrez les quatre 6crous de blocage des pieds & I'aide de la cl6 fournie. • Conservez la cl6, les vis de transport et les entretoises pour de prochains r6glages ou un...
  • Page 16 LEA ESTO ANTES DE COMENZAR... INFORMACION Herramientas necesarias para la instalacibn: ELI_CTRICA Consulte la placa de serie para • Cuchillo multiuso obtener los requerimientos electri- • Llave inglesa cos especificos. Para obtener informaci6n m&s detallada, con- • Nivel suite la secci6n sobre los requer- imientos el_ctricos.
  • Page 17 REQUERIMIENTOS BASICOS DE UBICACION: REQUERIMIENTOS ELI CTRICOS • Suministro de 120 V, 60 Hz, 15 A con fusible o disyuntor. • Se recomienda un circuito individual exclusivo para la lavadora. • La lavadora viene equipada con un cord6n electrico. NUNCA USE UN CORDON DE EXTENSION.
  • Page 18 Para evitar el riesao de dahos Dor inundacion: • Facilite el acceso alas Ilaves de agua. • Cierre las Ilaves cuando la lavadora no est6 en uso. INSTALACIONES DE DESAGUE La altura recomendada del tubo vertical es de 18" (45,72 cm). La manguera de desag_e debe ser dirigida a traves del gancho...
  • Page 19 2. Si la lavadora sufri6 dafios durante el envio o si no tiene todos los articulos, p6ngase en contacto con su distribuidor Amana inmediatamente. PRECAUClON...

  • Page 20: Nota Importante Para El Instalador

    NOTA IMPORTANTE PARA EL INSTALADOR Por favor lea cuidadosamente las siguientes instrucciones antes de instalar la lavadora. Guarde estas instrucciones para referencia futura. Retire la puerta de todos los electrodomesticos desechados para evitar el sofocamiento nihos. PASO 1 Importante • Si ha de instalar la lavadora en el s6tano o en el primer piso, retire los tornillos de transporte SOLO cuando la vaya a poner en su lugar.
  • Page 21 PASO 3 INSTALE LA LAVADORA 1. Coloque la manguera de desag0e en la instalaci6n de desag0e. Aseg_rese de que NO se cree una conexi6n hermetica entre la manguera de desagee y el tubo vertical. El tubo vertical debe set de pot Io menos 18" (45,72 cm) de alto.
  • Page 22 Importante • Mantenga la extensi6n de la pata al minimo para evitar vibraciones excesivas. • Apriete las cuatro tuercas de bloqueo de la pata niveladora con la Ilave incorporada. • Conserve la Ilave, las tuercas de bloqueo y las arandelas para ajustes futuros o por si desea colocar la lavadora...
  • Page 23 MEMO...
