Pro-Form 820 Pr Elliptical Manuale D'istruzioni page 7

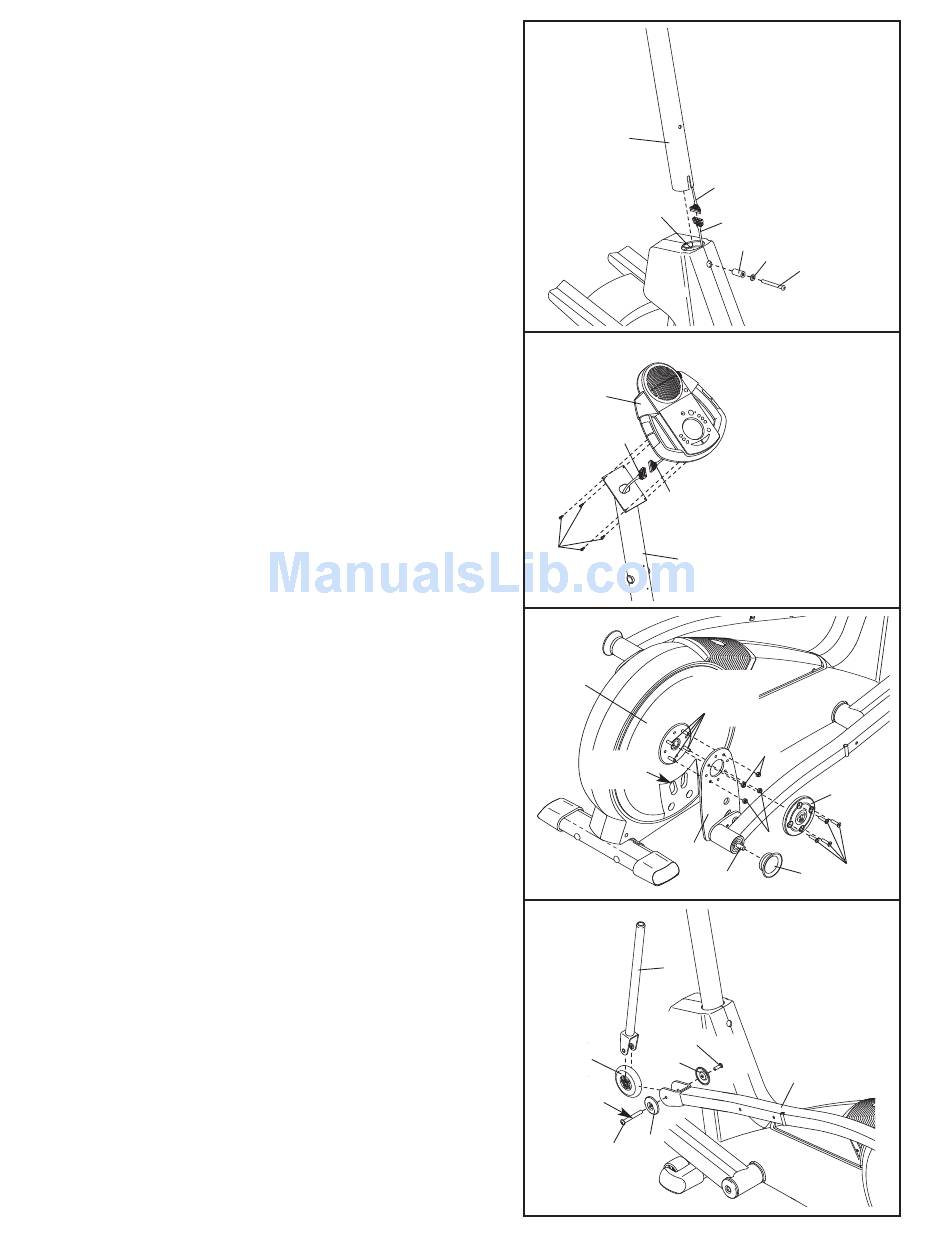

5. Mentre un'altra persona mantiene il Montante (2) nella
posizione mostrata, collegare il Filo Bardato Superiore
(86) al Filo Bardato Inferiore (87). Tirare delicata-
mente l'estremità superiore del Filo Bardato
Superiore per rimuovere eventuale gioco. Tenendo
il Filo Bardato Superiore, inserire il Montante nel
Telaio (1). Non pizzicare il Filo Bardato.
Inserire una Rondella Spaccata da M10 (70) e uno
Spaziatore Telaio (83) in una Vite Testa Bombata M10
x 87mm (63). Inserire la Vite Testa Bombata nel Telaio
(1) e nel Montante (2). Accertare che l'estremità
concava dello Spaziatore Telaio sia rivolta verso il
Telaio. Non serrare la Vite Testa Bombata in questa
fase.
6. Mentre un'altra persona mantiene la Consolle (5) nella
posizione mostrata, collegare il filo bardato sulla
Consolle al Filo Bardato Superiore (86). Inserire l'ec-
cesso del filo bardato nel Montante (2) .
Fissare la Consolle (5) al Montante (2) con quattro Viti
da M4 x 16mm (66). Fare attenzione a evitare di
pizzicare i fili bardato.
7. Far scorrere il Braccio Manovella Destro (48) sui quat-
tro bulloni saldati; verificare che il Braccio
Manovella Destro si trovi nella cavità indicata nel
Disco Pedale (8). Successivamente stringere i
Controdadi da M8 (127) sui bulloni saldati. Stringere
poi completamente uno dei Controdadi e il Controdado
opposto al primo. Stringere in seguito i due Controdadi
restanti.
Fissare il Copri Mozzo (116) alla Manovella Braccio
Destro (48) con quattro Viti con Nailon da M8 x 25mm
(22). Successivamente serrare la Manopola di
Regolazione (16) sul Perno di Regolazione (119) destro.
8. Applicare una piccola quantità di grasso sul lato lungo
di un Set Bulloni (27). Mantenere una Gamba
Manubrio (79) e una Ruota Rampa (29) all'interno
della staffa sul Braccio Pedale Sinistro (14). Inserire il
lato lungo del Set Bulloni, con sopra un Cappuccio
Braccio Pedale (38), attraverso il Braccio Pedale
Sinistro, la Gamba Manubrio e la Ruota Rampa.
Serrare il lato corto del Set Bulloni (27), con sopra un
Cappuccio Braccio Pedale (38), nel lato lungo del Set
Bulloni.
Montare la Gamba Manubrio (non mostrata) e la
Ruota Rampa (non mostrata) sul Braccio Pedale
Destro (non mostrato) nel medesimo modo.
5
2
6
5
86
66
7
8
Cavità
8
29
Grasso
38
27
7
Assicurarsi che i fili
bardati non vengano
schiacciati e dan-
neggiati durante
questa fase.
86
1
87
83
70
63
Assicurarsi che i
fili bardati non
vengano schiac-
ciati e danneg-
giati durante
questa fase.
Filo Bardato
della Consolle
2
Bulloni
Saldati
127
127
48
16
119
79
27
38
14
116
22
