MONTAGGIO

Per il montaggio è richiesta la presenza di due persone. Mettere tutte le parti dell'attrezzo ellittico in una
zona libera e rimuovere il materiale d'imballaggio. Non gettare il materiale d'imballaggio fino a quando il montag-
gio sarà completato. Per il montaggio sono necessari gli attrezzi in dotazione: le chiavi esagonale incluso
e un cacciavite a stella
.

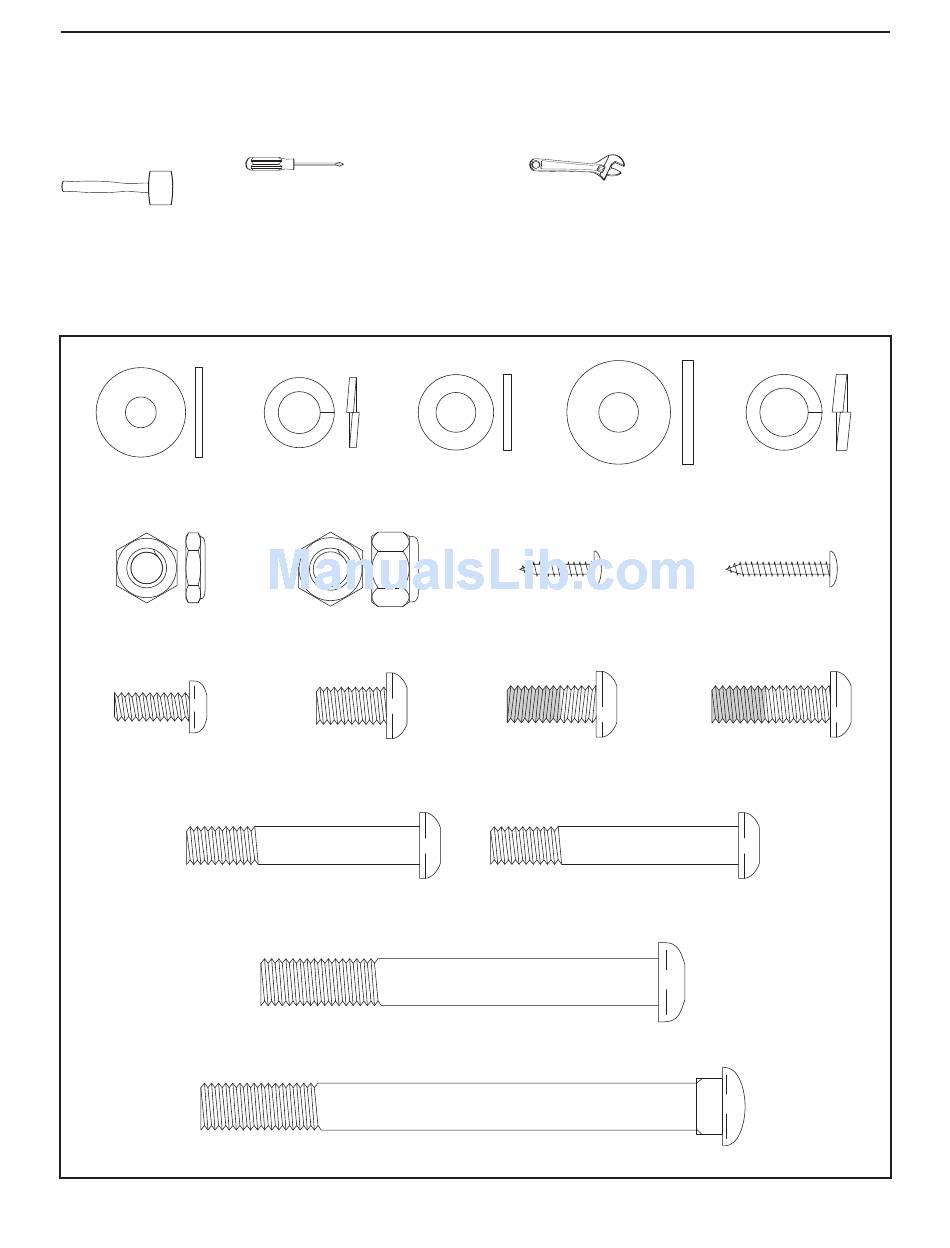

Questa tabella viene fornita per aiutare ad identificare le piccole parti usate per il montaggio. Il numero tra
parentesi sotto ciascuna parte fa riferimento al numero del diagramma della stessa, dalla LISTA DEI PEZZI alle
pagine 24 e 25. Il secondo numero è attribuito alla quantità della parte necessaria per il montaggio. Nota:
Alcune parti potrebbero essere già state montante per ragioni di trasporto. Se dovessero mancare dei
pezzi verificare che non siano già stati montati.
Rondella Grande
da M6 (94)–2
Controdado da
M8 (127)–4
Vite a Testa Bombata
da M6 x 16mm (109)–2
Vite a Testa Bombata
da M8 x 50mm (20)–2
, una chiave regolabile
Rondella Grower Rondella da M8
da M8 (126)–4
Dado Autobloccante
da M10 (106)–4
Vite a Testa Bombata
da M8 x 15mm (65)–2
Vite a Testa Bombata da
M10 x 87mm (63)–1
Bullone Trasporto da M10 x 112mm (34)–4
Rondella Grande
(45)–2 da M8 (53)–2
Vite da M4 x
16mm (66)–4
Vite con Nailon da
M8 x 19mm (108)–2
Vite a Testa Bombata da
M8 x 53mm (113)–4
5
e un maglio in gomma
Rondella Grower
da M10 (70)–1
Vite da M4 x
22mm (93)–2
Vite con Nailon da
M8 x 25mm (22)–6
