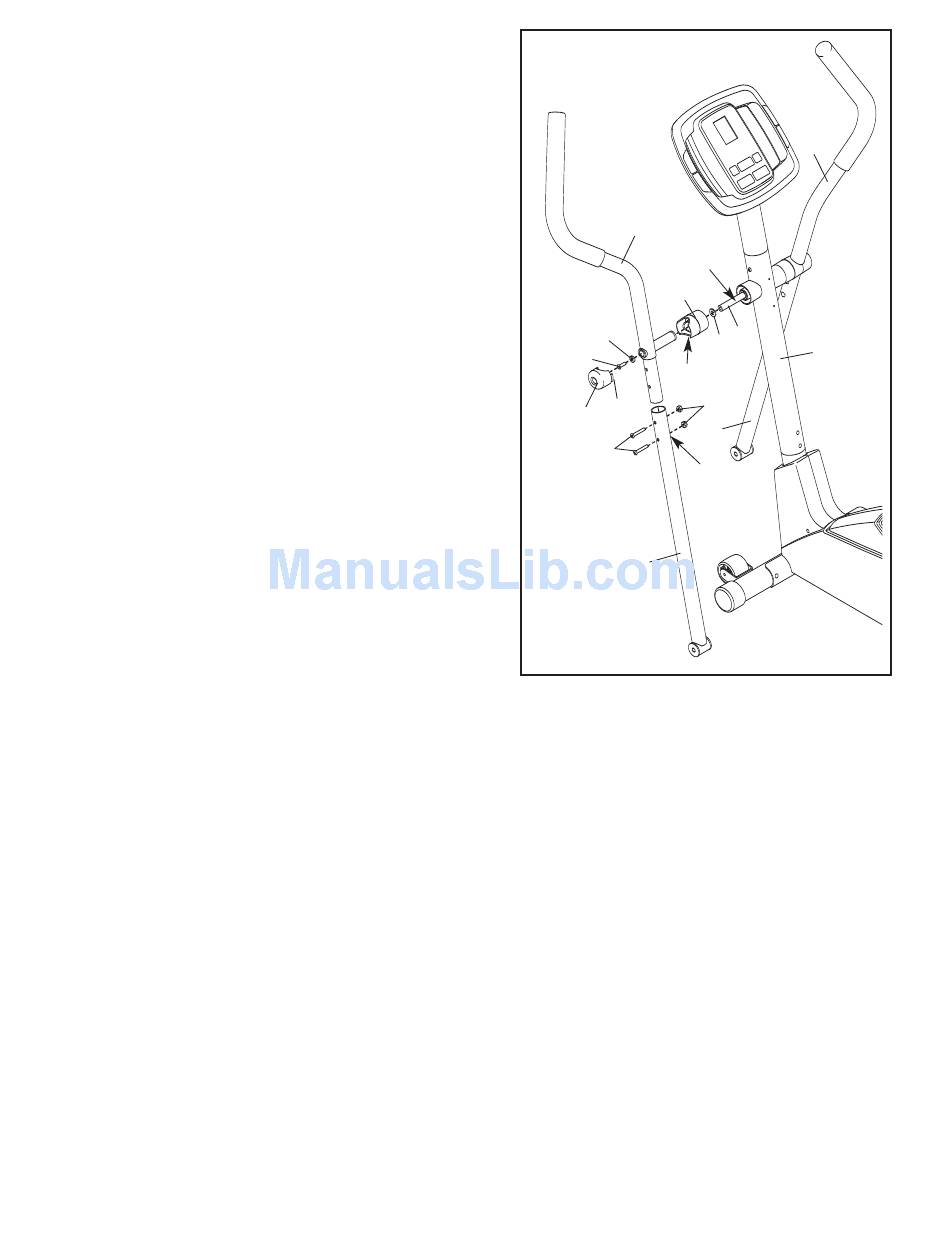

7. Identifiez le Guidon Gauche (6) qui est marqué avec
un autocollant « Left ». Insérez le Guidon Gauche
dans un des Jambes du Guidon (5) ; assurez-vous
que le Jambes du Guidon est tourné de manière à
ce que les trous hexagonaux sont dans le côté
indiqué. Attachez le Guidon Gauche à l'aide de deux
Boulons en Bouton de M8 x 45mm (50) et deux
Écrous de Verrouillage en Nylon de M8 (38).
Assurez-vous que les Écrous de Verrouillage en
Nylon sont à l'intérieur des trous hexagonaux. Ne
serrez pas complètement les Boulons en Bouton
maintenant.
Appliquez une grande quantité de la graisse incluse
sur l'Essieu de Pivot (7). Ensuite, appliquez de la
graisse sur deux Rondelle Ondulée (43).
Insérez l'Essieu de Pivot (7) dans le Montant (2) puis
centrez l'Essieu de Pivot. Tournez une Bague
d'Espacement du Guidon (47) de manière à ce que la
petite flèche sur la Bague d'Espacement du Guidon
soit pointée vers le sol puis, glissez la Bague
d'Espacement du Guidon sur le Guidon Gauche (6).
Ensuite, glissez une Rondelle Ondulée (43) sur
l'Essieu de Pivot.
Glissez le Guidon Gauche (6) sur l'Essieu de Pivot (7).
Attachez le Guidon Gauche à l'aide d'une Vis de
Raccordement de M8 x 25mm (56) et une Rondelle du
Guidon (55). Ensuite, enfoncez les languettes sur un
Embout du Guidon (46) dans la Bague d'Espacement
du Guidon (47).
Assemblez le Guidon Droit (8) et l'autre Jambe du
Guidon (5) de la même manière.
7
6
55
56
Lang-
46
uette
50
5
8
8
Graisse
47
7
43
2
Flèche
38
5
Trous
Hexagon-
aux
