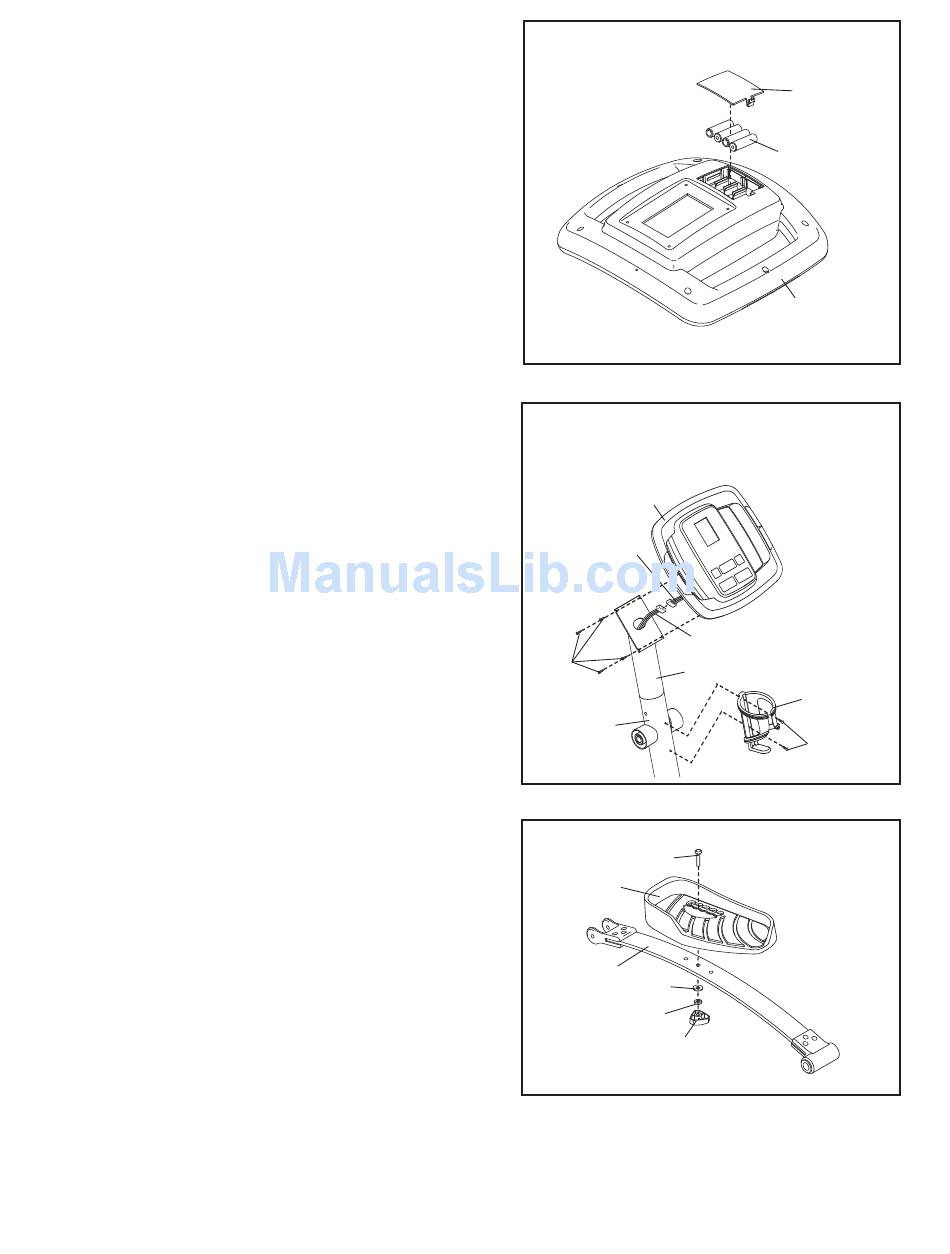

4. La Console (23) requiert quatre piles de type AA ; les
piles alcalines sont recommandées. Retirez le couver-
cle des piles puis placez quatre piles dans le comparti-
ment des piles ; assurez-vous que les piles sont
placées dans la position illustrée sur les schémas
à l'intérieur du compartiment des piles. Ensuite, ré-
attachez le couvercle des piles.
5. Pendant qu'une deuxième personne tient la Console
(23) près du Montant d'Extension (73), branchez le
groupement de fils de la console dans la Rallonge du
Groupement de Fils (44). Insérez l'excès du Montant
d'Extension.
Attachez la Console (23) au Montant d'Extension (73)
à l'aide de quatre Vis de M10 x 27mm (52). Faites
attention de ne pas pincer les Groupements de
Fils.
Attachez le Porte-bouteille (22) sur la Montant (1)
avec deux Vis de M4 x 19mm (26).
6. Identifiez le Ressort de Pédale (11) gauche qui est
muni d'une étiquette « Left ». Attachez la Pédale
Gauche (13) sur le Ressort de Pédale gauche à l'aide
d'un Boulon de Carrosserie de M10 x 30mm (80), une
Rondelle de M10 (78), une Rondelle Fendues de M10
(59), et un Bouton de Pédale (81) comme illustré.
Remarque : la Pédale Gauche peut être attachée
dans plusieurs positions selon les cinq position de la
Pédale Gauche et les trois trous sur le Ressort de
Pédale.
Attachez la Pédale Droite (non-illustrée) de la
même manière.
Assurez-vous sure que les deux Pédales sont
attachées au même trou et dans la même position
de pédale.
4
5
Faites attention de ne pas pin-
cer les groupements de fils.
23
Console
Groupement
de Fils
52
2
6
13
11
59
7
Couvercle
des Piles
Piles
23
44
73
65
26
80
78
81
