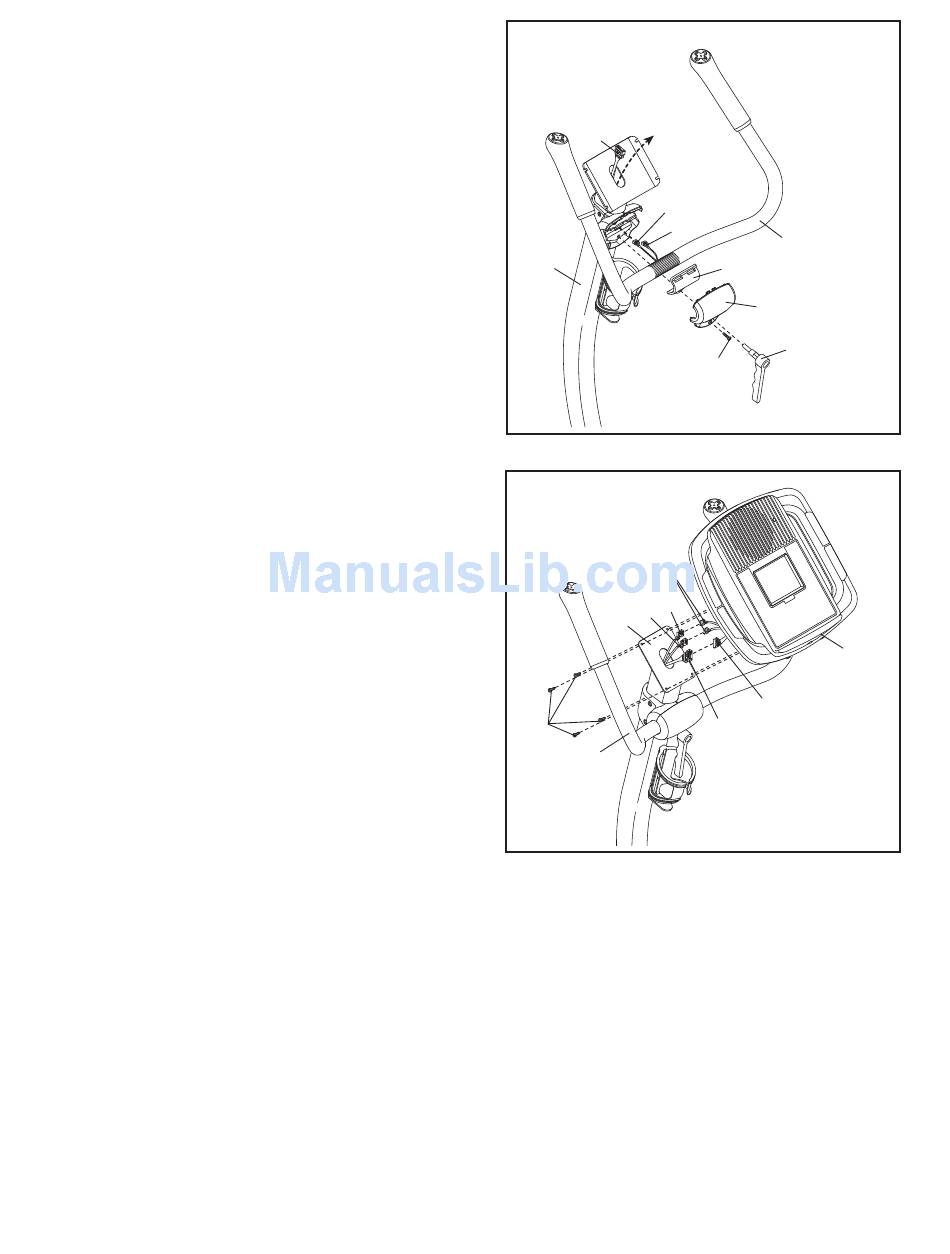

5. Mentre un'altra persona regge il Manubrio (7) a
fianco del Montante Manubrio (6), inserire i Fili
Unità di Comando Destro e Sinistro (59, 60) nel foro
sul Montante Manubrio facendoli uscire dalla parte
superiore del Montante Manubrio.
Montare il Manubrio (73, 74) al Montante Manubrio
(6) con il Morsetto Manubrio (22), il Copri Morsetto
(75), e la Maniglia di Regolazione. Nota: la Maniglia
di Regolazione funziona come una chiave per dadi.
Ruotare la Maniglia di Regolazione in senso orario,
estrarla dal Manubrio, girarla in senso antiorario,
spingerla verso il Manubrio e poi ruotarla ancora in
senso orario. Ripetere l'operazione finché il
Manubrio è serrato. Evitare di pizzicare i fili del-
l'unità di comando (59, 60).
Quindi, serrare un Viti da M4 x 16mm (54), un Copri
Morsetto (75), un Morsetto Manubrio (22), e un
Montante Manubrio (6).
6. Mentre un'altra persona regge la Consolle (9) vicino
al Manubrio (7), collegare il filo bardato della con-
solle al Filo Bardato Superiore (51). Quindi, colle-
gare il Filo Unità di Comando Destro (60), che pre-
senta una targhetta che specifica «Right» (Destro),
al filo dell'unità di comando della consolle anch'esso
dotato di targhetta «Left» (Sinistro). Quindi, colle-
gare il Filo Unità di Comando Sinistrotro (59) all'al-
tro filo dell'unità di comando della consolle. Inserire
il filo in eccesso verso il basso nel Montante
Manubrio (6).
Fissare la Consolle (9) al Manubrio (7) con quattro
Viti da M4 x 16mm (54). Fare attenzione a non
schiacciare i fili bardati.
5
51
6
6
Filo di
Comando della
Cosolle
60
6
54
7
7
Evitare di pizzi-
care i fili dell'u-
nità di comando
in questa fase
59
60
7
22
75
10
54
59
Filo Bardato
Consolle
51
Evitare di pizzicare i
fili dell'unità di
comando in questa
fase
9
