ASSEMBLAGE

L'assemblage requiert deux personnes. Placez toutes les pièces du vélo d'exercices sur une aire dégagée et
enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage.
L' assemblage requiert les outils inclus et vos clés à molette
, et des cisailles

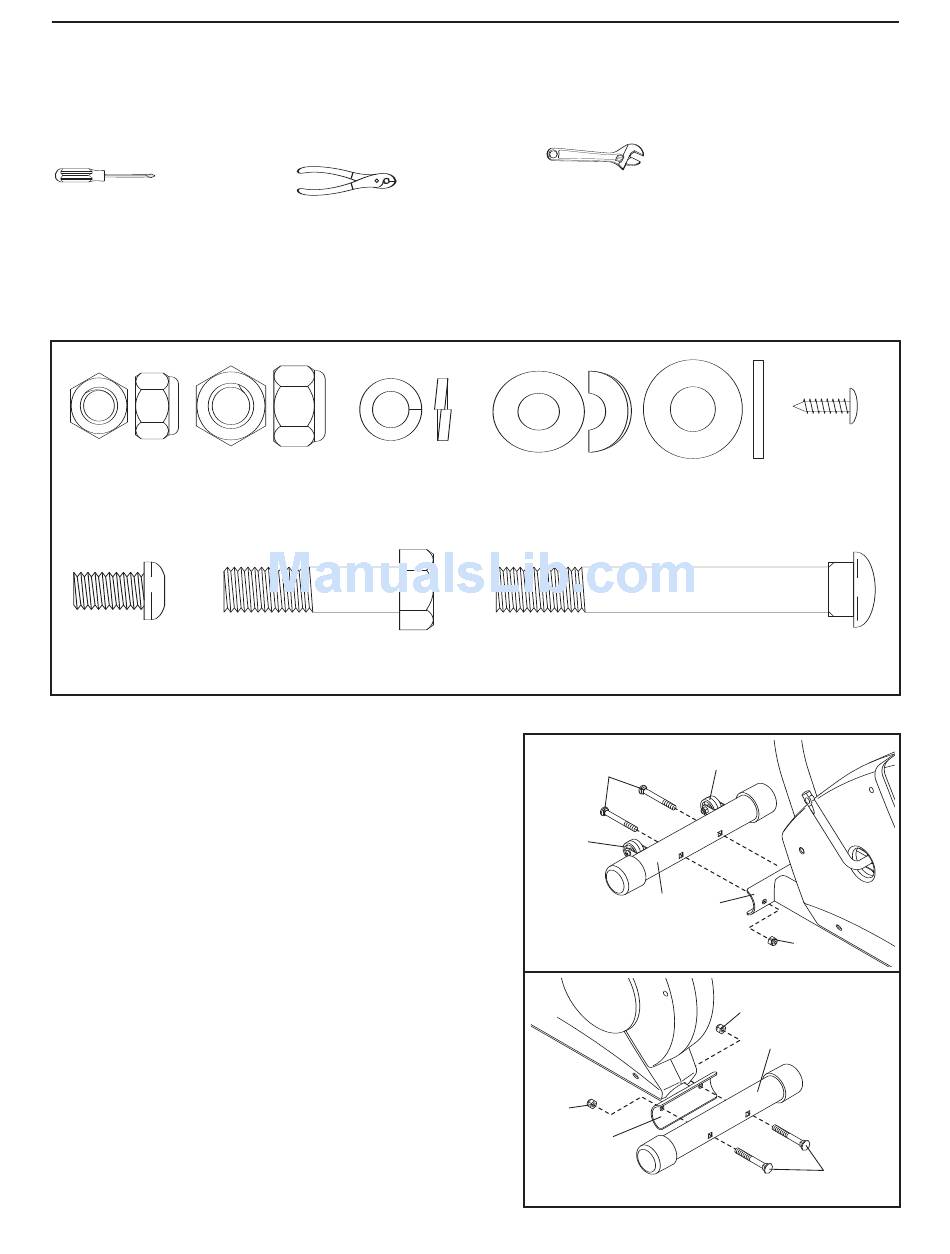

Utilisez le schéma des pièces ci-dessous pour identifier les petites pièces utilisées dans l'assemblage. Le numé-
ro en parenthèses dessous chaque schéma fait référence au numéro-clé de la pièce, qui se trouve dans la
LISTE DES PIÈCES à la page 14. Le deuxième numéro fait référence à la quantité nécessaire pour l'assembla-
ge. Remarque : certaines petites pièces sont peut-être déjà attachées à l'avance pour faciliter l'envoi. Si
une pièce n'est pas dans le sac des pièces, vérifiez pour voir si elle n'a pas été déjà attachée.
Écrou de Écrou de
Verrouillage en Verrouillage en
Nylon de M8 Nylon de 3/8"
(10)–3
Vis de M8 x
Boulon de 3/8" x 38mm
15mm (45)–3
1. Pendant qu'une autre personne soulève l'avant du
Cadre (1) légèrement, attachez le Stabilisateur Avant (2)
au Cadre avec deux Boulons de Carrosserie de 3/8" x
78mm (30) et deux Écrous de Verrouillage en Nylon de
3/8" (33) comme indiqué. Assurez-vous que le
Stabilisateur Avant est tourné de manière à ce que
les Roues (23) ne touchent pas le sol.
2. Pendant qu'une autre personne soulève l'arrière du
Cadre (1), attachez le Stabilisateur Arrière (6) au
Cadre avec deux Boulons de Carrosserie de 3/8" x
78mm (30) et deux Ecrous de Verrouillage en Nylon
de 3/8" (33).
.
Rondelle de
Verrouillage de M8
(54)–3
(33)–6
(50)–2
Rondelle Plate de
Rondelle Courbée
de M8 (41)–3
Boulon de Carrosserie de 3/8" x 78mm
1
30
23
2
33
1
4
et un tournevis Philips
Vis de M5 x
12mm (49)–4
M8 (51)–3
(30)–4
23
2
1
33
33
6
30
