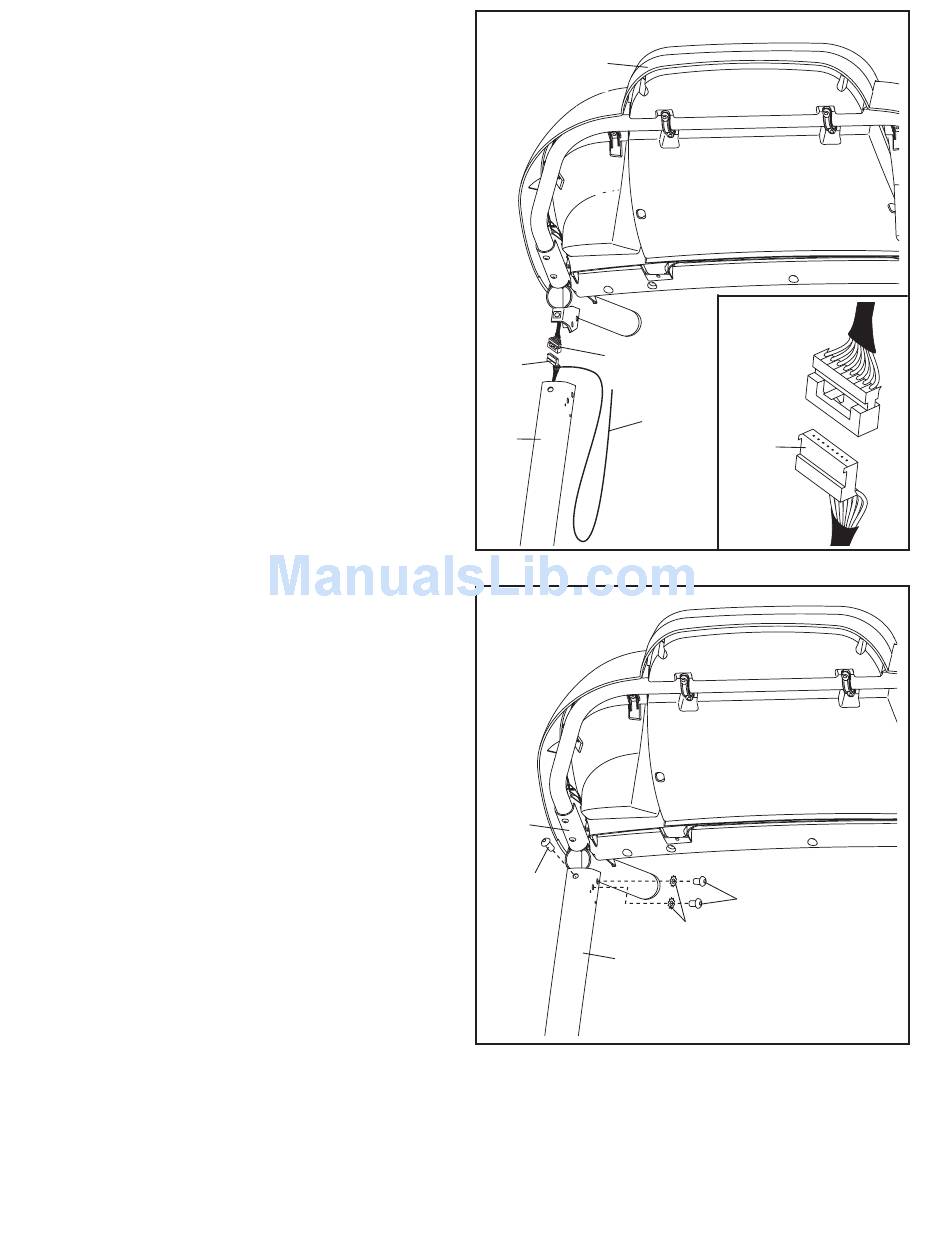

11. Druhá osoba pridrží zostavu ovládacieho panela
pri pravom stĺpiku (89).
Spojte kábel stĺpika (88) s káblom ovláda-
cieho panela. Pozrite si obrázok detailu.
Konektory by mali do seba zapadnúť ľahko
a na doraz. Ak to neide ľahko, otočte konektor
a skúste znovu. AK KONEKTORY NESPOJÍTE
SPRÁVNE, OVLÁDACÍ PANEL SA MÔŽE
POŠKODIŤ, KEĎ ZAPNETE TRENAŽÉR.
Odstráňte dlhý viazač z kábla stĺpika. Potom,
vložte konektory do pravého stĺpika (89).
Nasaďte zostavu ovládacieho panela na pravý
stĺpik (89) a na ľavý stĺpik (nie je zobrazené).
Overte si, že káble nie sú pricviknuté.
12. Vložte skrutku M8 x 25mm (5) a dve skrutky
5/16" x 5/8" (113) s dvomi ozubenými podlož-
kami M8 (10) do pravého stĺpika (89) a pravej
rukoväte (101), ako je to na obrázku. Skrutky
zatiaľ nezatiahnite naplno.
Pripevnite ľavú rukoväť (nie je zobrazené), vyš-
šie uvedeným postupom. Potom zatiahnite
všetkých šesť skrutiek.
11
Zostava
ovládacieho
panela
Kábel ovláda-
88
cieho panela
Dlhý
viazač
89
12
101
5
89
12
88
113
10
