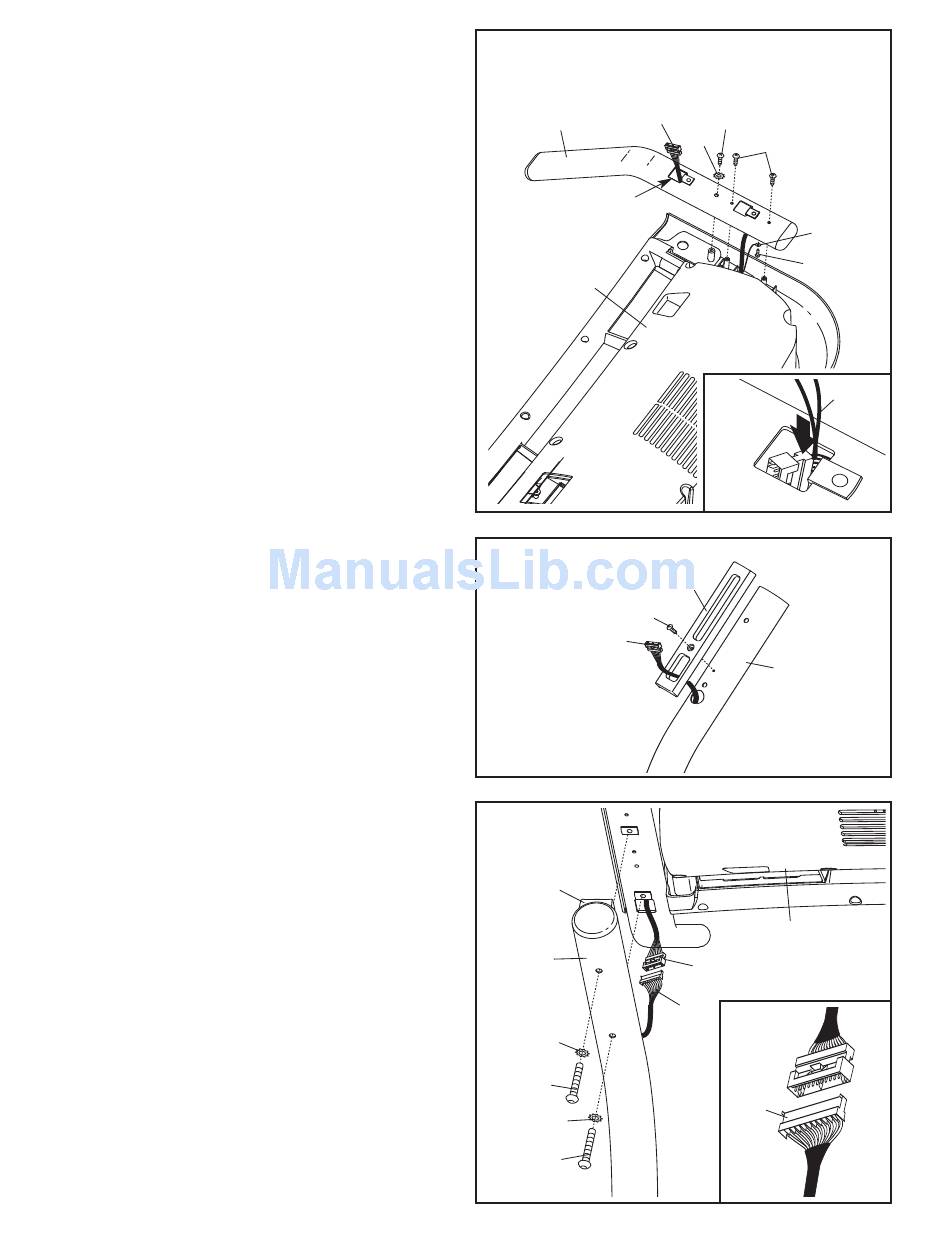

7. Połóż odwróconą do góry nogami konsolę na
miękkiej, chroniącej ją przez zarysowaniem
powierzchni.
Poproś drugą osobę o przytrzymanie poręczy
(18) w pozycji ukazanej na rysunku.
Przeprowadź przewód konsoli wewnątrz
poręczy, wyciągając go przez kwadratowy otwór.
W razie potrzeby, użyj do pochwycenia wtyczki
szczypiec do drutu, ale tylko w miejscu
wskazanym na rysunku strzałką. Rozwiąż i
zdejmij sznurek z przewodu konsoli.
Przymocuj przewód uziemiający do poręczy (18)
srebrnym wkrętem uziemiającym (11). Przyłóż
poręcz do modułu konsoli, uważając przy tym,
aby nie uszkodzić przewodu, a następnie
przymocuj ją. Wkręcając ręcznie śrubę konsoli
(22) z podkładką odginaną 1/4" (21) i wkręt 3/4"
(2). Dokręć mocno wszystkie trzy śruby, tak
jednak, aby nie uszkodzić gwintu.
Na takiej samej zasadzie, zamontuj drugą
poręcz (nie ukazaną na rysunku). Uwaga: Po
tej stronie nie ma żadnych przewodów.
8. Przełóż przewód kolumny (28) przez rozpórkę
poręczy (88), tak jak to ukazano na rysunku.
Przymocuj rozpórkę poręczy do prawej kolumny
(36), używając do tego celu śruby 3/4" (2).
Na takiej samej zasadzie, zamontuj drugą
rozpórkę poręczy (nie ukazaną na rysunku)
na lewej kolumnie. Uwaga: po tej stronie nie
ma żadnych przewodów.
9. Podczas, gdy druga osoba przytrzymuje pod-
stawę konsoli (26) w pobliżu rozpórki poręczy
(88), połącz przewód konsoli z przewodem
kolumny (28), tak jak to zostało ukazane na ry-
sunku. Ważne: Prawidłowo ustawione
końcówki przewodów łączą się łatwo przy
zadziałaniu zatrzasku. W przypadku ich
niewłaściwego ustawienia, po włączeniu zasi-
lania może nastąpić uszkodzenie konsoli.
Połączone końcówki należy wsunąć do środka
prawej kolumny (36).
Przymocuj podstawę konsoli (26) do prawej (36)
i lewej kolumny (nie ukazanej na rysunku), uży-
wając do tego celu czterech bolec do poręczy
(20) i czterech Nakładek odginanych poręczych
(19) (widocznych tylko z jednej strony). Przed
dokręceniem którejkolwiek śruby należy
lekko wkręcić wszystkie cztery.
7
Przewód
konsoli
18
Kwadratowy
otwór
Moduł
konsoli
8
2
28
9
88
36
19
20
19
20
9
22
21
2
Przewód
podstawy
11
Sznurek
88
36
26
Przewód konsoli
28
28
