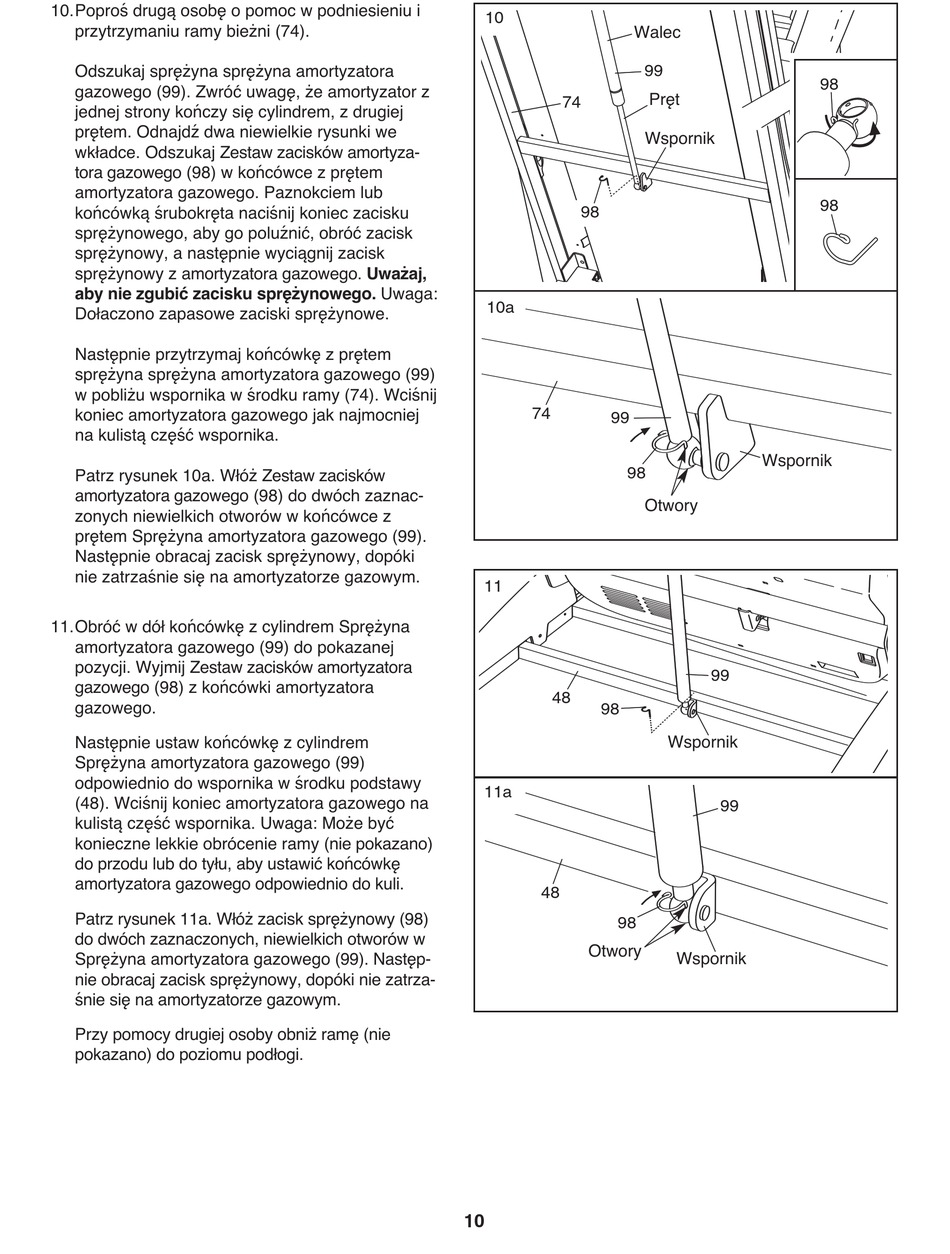

Pro-Form 6.5 X Treadmill Instrukcja Obsługi Manual page 10

10.Poproś drugą osobę o pomoc w podniesieniu i
przytrzymaniu ramy bieżni (74).
Odszukaj sprężyna sprężyna amortyzatora
gazowego (99). Zwróć uwagę, że amortyzator z
jednej strony kończy się cylindrem, z drugiej
prętem. Odnajdź dwa niewielkie rysunki we
wkładce. Odszukaj Zestaw zacisków amortyza-
tora gazowego (98) w końcówce z prętem
amortyzatora gazowego. Paznokciem lub
końcówką śrubokręta naciśnij koniec zacisku
sprężynowego, aby go poluźnić, obróć zacisk
sprężynowy, a następnie wyciągnij zacisk
sprężynowy z amortyzatora gazowego. Uważaj,
aby nie zgubić zacisku sprężynowego. Uwaga:
Dołaczono zapasowe zaciski sprężynowe.
Następnie przytrzymaj końcówkę z prętem
sprężyna sprężyna amortyzatora gazowego (99)
w pobliżu wspornika w środku ramy (74). Wciśnij
koniec amortyzatora gazowego jak najmocniej
na kulistą część wspornika.
Patrz rysunek 10a. Włóż Zestaw zacisków
amortyzatora gazowego (98) do dwóch zaznac-
zonych niewielkich otworów w końcówce z
prętem Sprężyna amortyzatora gazowego (99).
Następnie obracaj zacisk sprężynowy, dopóki
nie zatrzaśnie się na amortyzatorze gazowym.
11.Obróć w dół końcówkę z cylindrem Sprężyna
amortyzatora gazowego (99) do pokazanej
pozycji. Wyjmij Zestaw zacisków amortyzatora
gazowego (98) z końcówki amortyzatora
gazowego.
Następnie ustaw końcówkę z cylindrem
Sprężyna amortyzatora gazowego (99)
odpowiednio do wspornika w środku podstawy
(48). Wciśnij koniec amortyzatora gazowego na
kulistą część wspornika. Uwaga: Może być
konieczne lekkie obrócenie ramy (nie pokazano)
do przodu lub do tyłu, aby ustawić końcówkę
amortyzatora gazowego odpowiednio do kuli.
Patrz rysunek 11a. Włóż zacisk sprężynowy (98)
do dwóch zaznaczonych, niewielkich otworów w
Sprężyna amortyzatora gazowego (99). Następ-
nie obracaj zacisk sprężynowy, dopóki nie zatrza-
śnie się na amortyzatorze gazowym.
Przy pomocy drugiej osoby obniż ramę (nie
pokazano) do poziomu podłogi.
Walec
10
74
98
10a
74
99
98
11
48
98
11a
48
98
Otwory
10
99
Pręt
98
Wspornik
98
Wspornik
Otwory
99
Wspornik
99
Wspornik
