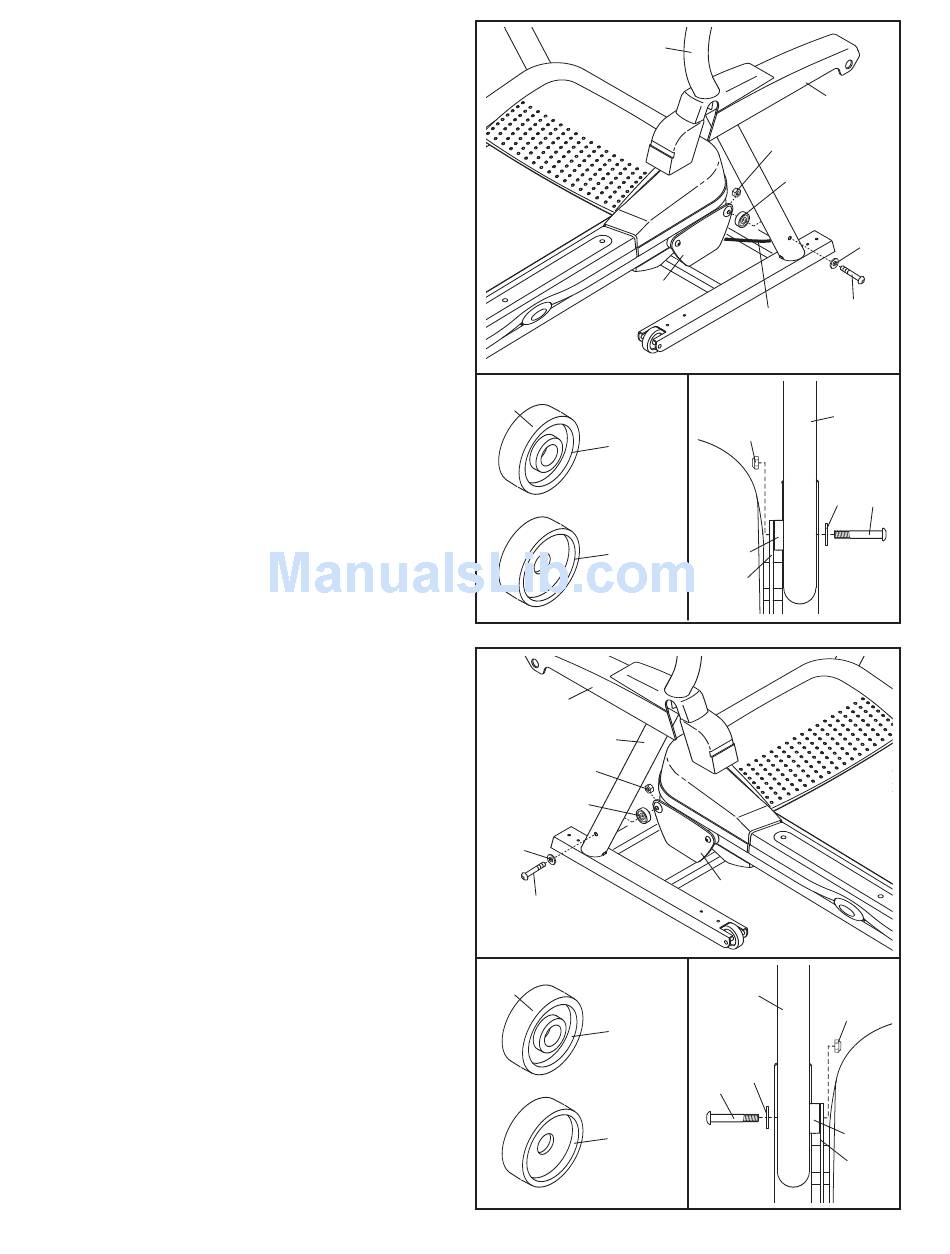

5. Patrz: lewy rysunek we wkładce. Odnajdź dwie
Część odlegąościowa ramy (34). Otwórz dołąc-
zoną torebkę smaru i naąóż smar na obie
rozpórki ramy. Następnie zidentyfikuj zewnętrzną
stronę każdej z rozpórek.
Przytrzymaj Część odlegąościowa ramy (34)
między prawą kolumną (36) a ramą podnoszona
(59), z zewnętrzną stroną rozpórki ramy
skierowaną w stronę prawej kolumny. Przy-
mocuj prawą kolumnę do ramy podnośnika, uży-
wając do tego celu śruby Ramy (32), podkładki
Rami (33) i nakrętki (47). Wstrzymaj się z
dokręceniem śruby.
Przygotuj osłonę pokryna prawej podstawy (91),
a następnie wsuń ją na prawą kolumnę (36) i
ustaw w pozycji ukazanej na rysunku.
Pociągnij delikatnie górną końcówkę przewodu
(28) w taki sposób, aby nie pozostawał nazbyt
luźny.
6. Patrz: lewy rysunek we wkąadce. Zidentyfikuj
zewnętrzną stronę pozostałej rozpórki ramy (34).
Przytrzymaj Część odlegąościowa ramy (34)
między lewą kolumną (31) a ramą (59), z
zewnętrzną stroną rozpórki ramy skierowaną
w stronę lewej kolumny. Przymocuj lewą
kolumnę do ramy podnośnika, używając do tego
celu śruby (32), podkładki (33) i nakrętki (47).
Wstrzymaj się z dokręceniem śruby.
Przygotuj osłonę lewej podstawy (90), a następ-
nie wsuń ją na lewą kolumnę (31) i ustaw w
pozycji ukazanej na rysunku.
5
36
59
34
Strona
zewnętrzna
Strona
wewnętrzna
6
90
31
47
34
33
32
34
Strona
zewnętrzna
Strona
wewnętrzna
8
91
47
34
33
32
28
36
47
33
32
34
59
59
31
47
33
32
34
59
