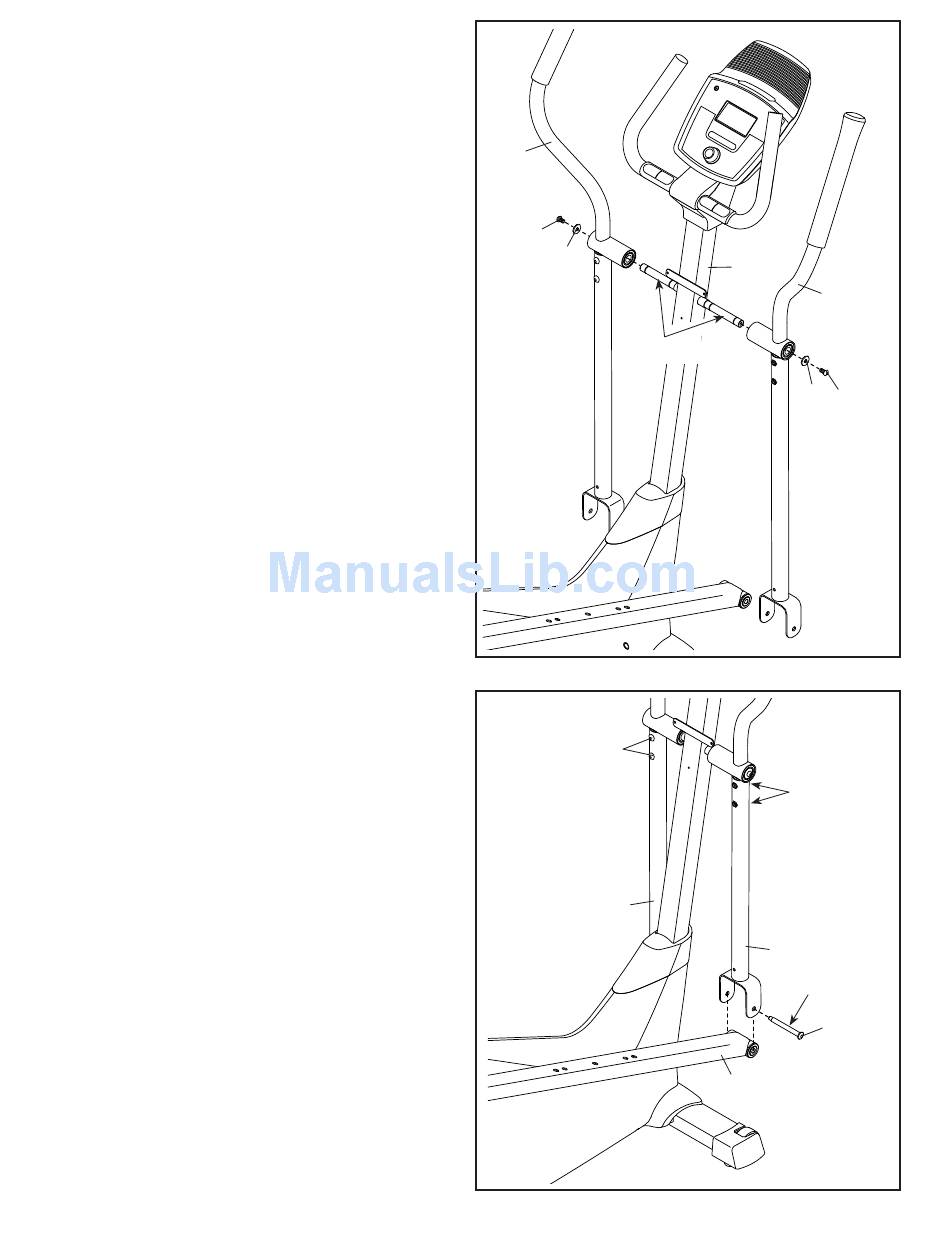

10. Applicare uno strato abbondante del lubrificante
in dotazione agli assi del Montante (2) utiliz-
zando una bustina di plastica per evitare di
sporcarsi le dita.
Orientare i Manubri Esterni Sinistro e Destro (8,
9) nel modo indicato e infilarli ai lati sinistro e

destro del Montante (2).

Fissare ciascun Manubrio Esterno (8, 9) con una
Vite M8 x 20mm (80) e una Rondella M8 (33).
11. Applicare una piccola quantità di lubrificante a
un Bullone con Collare (31).
Mentre un'altra persona sorregge la parte ante-
riore del Braccio Pedale Destro (49) all'interno
della staffa sul Montante Manubrio Esterno
destro (6), inserire il Bullone con Collare (31)
attraverso il Montante Manubrio Esterno destro e
il Braccio Pedale Destro.
Serrare il Bullone con Collare (31) nel dado sal-
dato sul Montante Manubrio Esterno (6) destro.
Ripetere questa operazione per fissare il
Braccio Pedale Sinistro (non raffigurato) al
Montante Manubrio Esterno (6) sinistro.
Serrare i Bulloni M8 x 45mm (76).
10
8
80
33
Lubrificante
11
76
6
11
2
9
33 80
76
6
Lubrificante
31
49
