NordicTrack E4.2 Elliptical Manuale D'istruzioni page 10

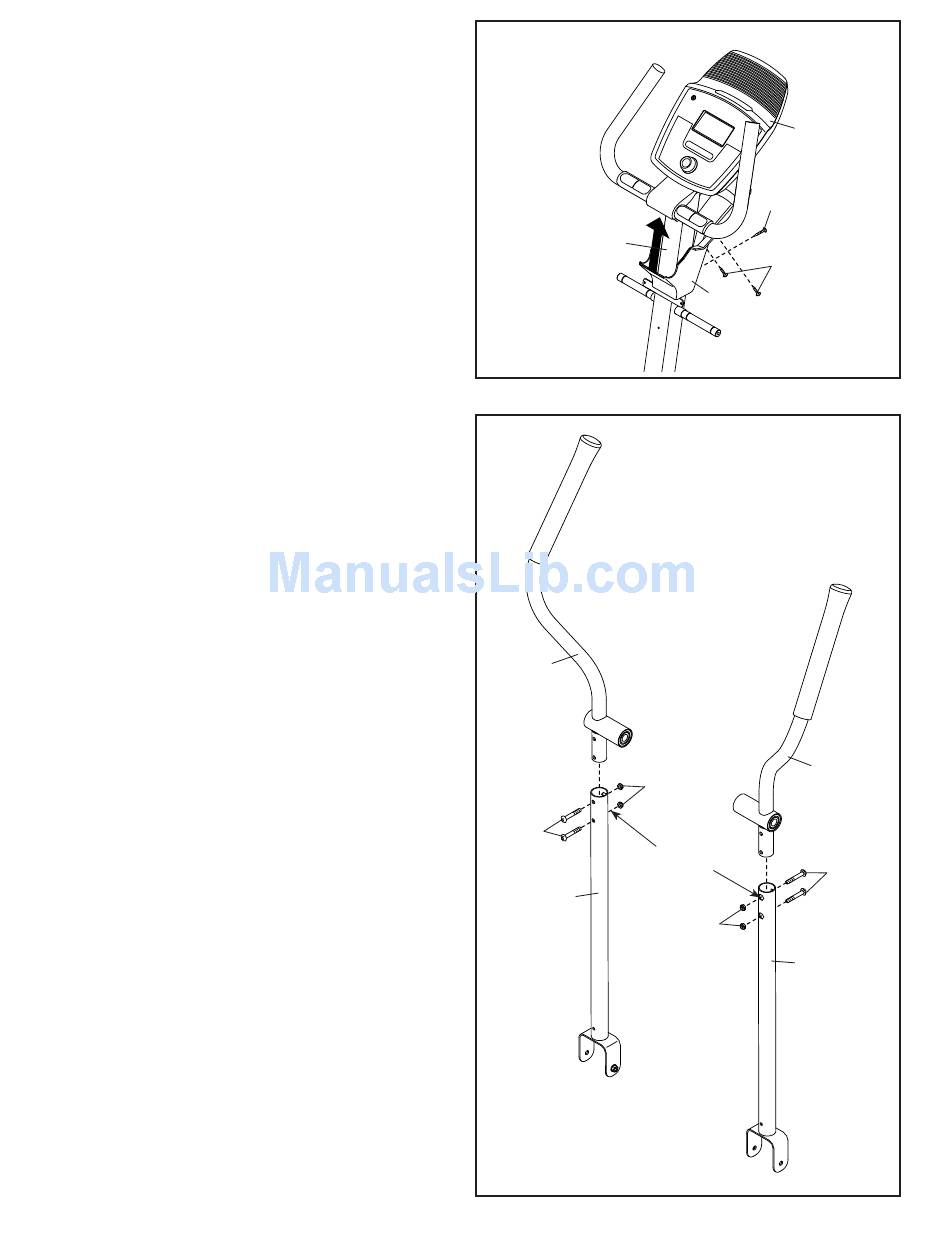

8. Far scorrere il Copri Consolle (32) verso l'altro
avvicinandolo alla Consolle (4).
Fissare il Copri Consolle (32) al Montante (2)
con una Vite M4 x 16mm (92).
Quindi, fissare il Copri Consolle (32) alla
Consolle (4) con due Viti M4 x 16mm (92).
9. Individuare i Manubri Esterni Sinistro e Destro
(8, 9).
Orientare il Manubrio Esterno Sinistro (8) e un
Montante Manubrio Esterno (6) nel modo indi-
cato. Accertare che i fori esagonali si trovino
nella posizione indicata.
Inserire il Manubrio Esterno Sinistro (8) nel
Montante Manubrio Esterno (6).
Fissare il Manubrio Esterno Sinistro (8) con due
Bulloni M8 x 45mm (76) e due Controdadi M8
(77). Verificare che i Controdadi siano inseriti
nei fori esagonali. Non serrare i Bulloni in
questa fase.
Fissare il Manubrio Esterno Destro (9)
all'altro Montante Manubrio Esterno (6) nel
medesimo modo.
8
2
9
8
76
Esagonali
6
10
4
92
92
32
9
77
Fori
77
6
76
