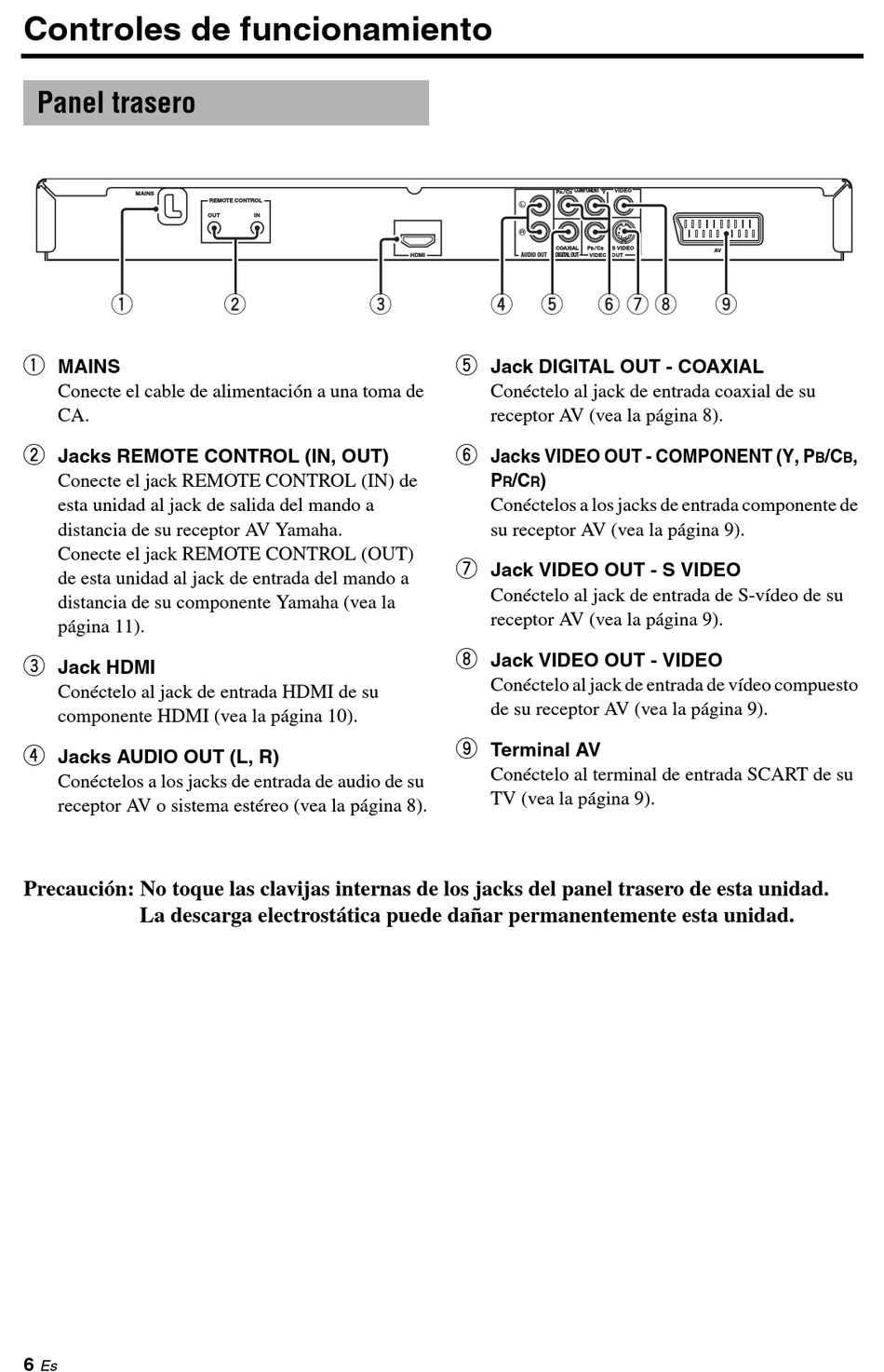

Controles de funcionamiento

Panel trasero

MAINS
1
1
MAINS
Conecte el cable de alimentación a una toma de
CA.
2
Jacks REMOTE CONTROL (IN, OUT)
Conecte el jack REMOTE CONTROL (IN) de
esta unidad al jack de salida del mando a
distancia de su receptor AV Yamaha.
Conecte el jack REMOTE CONTROL (OUT)
de esta unidad al jack de entrada del mando a
distancia de su componente Yamaha (vea la
página 11).
3
Jack HDMI
Conéctelo al jack de entrada HDMI de su
componente HDMI (vea la página 10).
4
Jacks AUDIO OUT (L, R)
Conéctelos a los jacks de entrada de audio de su
receptor AV o sistema estéreo (vea la página 8).
Precaución: No toque las clavijas internas de los jacks del panel trasero de esta unidad.
La descarga electrostática puede dañar permanentemente esta unidad.
6
Es
REMOTE CONTROL
OUT IN
2 3
COMPONENT
P / C
R R
COAXIAL
HDMI AUDIO OUT DIGITAL OUT
4 5
5
Jack DIGITAL OUT - COAXIAL
Conéctelo al jack de entrada coaxial de su
receptor AV (vea la página 8).
6
Jacks VIDEO OUT - COMPONENT (Y, P
P /C )
R R
Conéctelos a los jacks de entrada componente de
su receptor AV (vea la página 9).
7
Jack VIDEO OUT - S VIDEO
Conéctelo al jack de entrada de S-vídeo de su
receptor AV (vea la página 9).
8
Jack VIDEO OUT - VIDEO
Conéctelo al jack de entrada de vídeo compuesto
de su receptor AV (vea la página 9).
9
Terminal AV
Conéctelo al terminal de entrada SCART de su
TV (vea la página 9).
