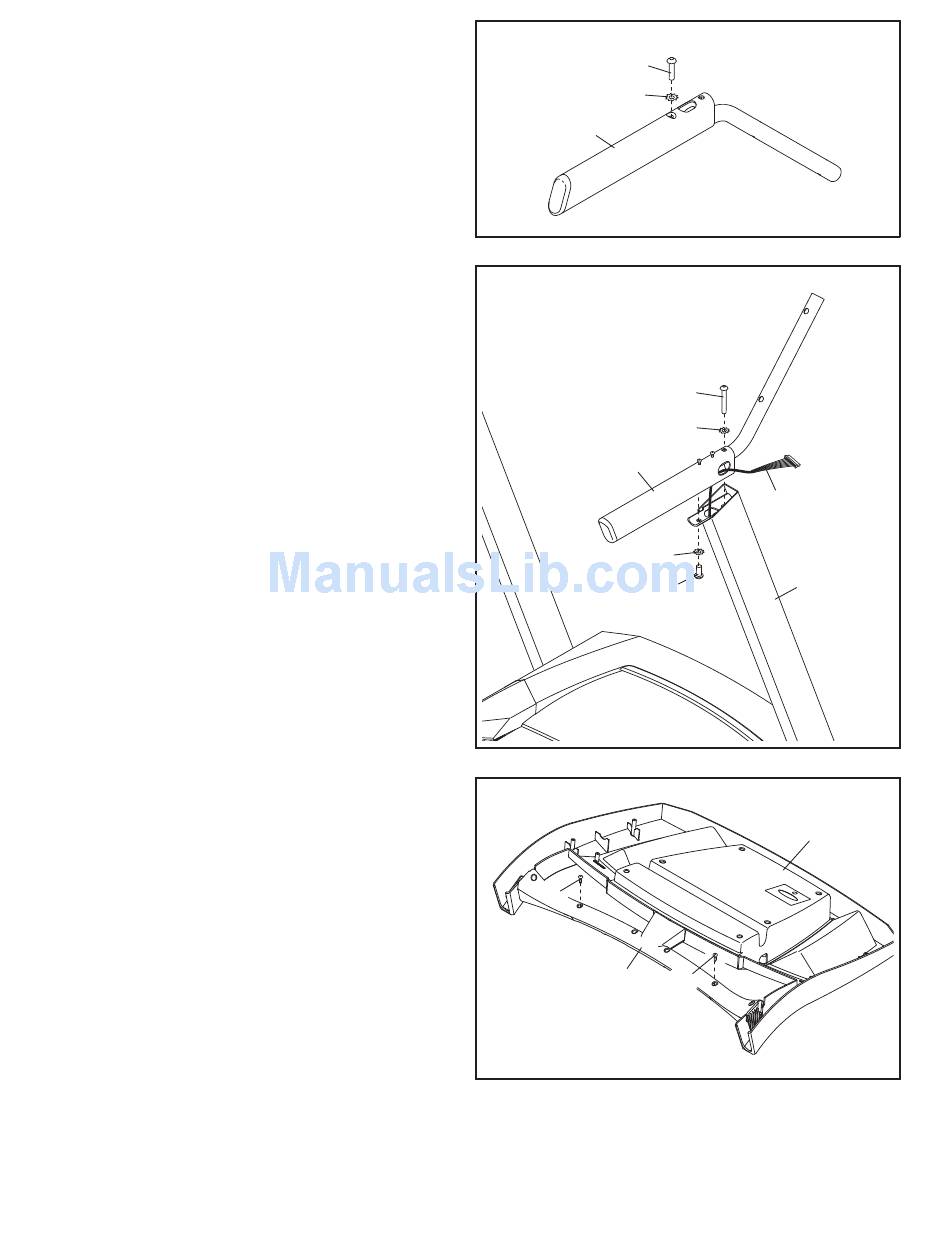

5. Odnajdź prawą poręcz (64), która jest oznac-
zona "Right" (L lub Left oznacza lewą stronę; R
lub Right oznacza prawą stronę).
Usuń wkręt 5/16" x 3/4" (5) oraz podkładkę
odginaną 5/16" (6) z prawej poręczy (64).
Uwaga: Wkręt i podkładka odginana będą
wykorzystane w etapie 6.
Powtórz ten etap dla lewej poręczy (nie
pokazano).
6. Niech druga osoba przytrzyma prawą poręcz
(64) w pobliżu prawego wspornika (76).
Włóż przewód wspornika (63) do dolnej części
prawej poręczy (64) i wyciągnij z otworu na
górze prawej poręczy.
Uważaj, aby nie przycisnąć przewodu
wspornika (63). Włóż i częściowo dokręć wkręt
5/16" x 3/4" (5) z podkładką odginaną 5/16" (6)
do prawego wspornika (76) i prawej poręczy
(64). Nie dokręcaj jeszcze wkrętu.
Następnie częściowo dokręć wkręt 5/16" x 3"
(7) z podkładką odginaną 5/16" (6) do prawej
poręczy (64) i prawego wspornika (76). Nie
dokręcaj jeszcze wkrętu.
Na takiej samej zasadzie przymocować lewą
poręcz (nie pokazano). Uwaga: Z lewej strony
nie ma przewodów.
7. Umieść moduł konsoli przednią stroną w dół na
miękkiej powierzchni aby uniknąć zadrapania
konsoli.
Wyjmij dwa wkręty (C) z poprzeczki konsoli (61).
Zdemontuj poprzeczkę konsoli. Wyrzuć wkręty.
5
5
6
64
6
64
7
C
61
9
7
6
63
6
76
5
Moduł
konsoli
C
