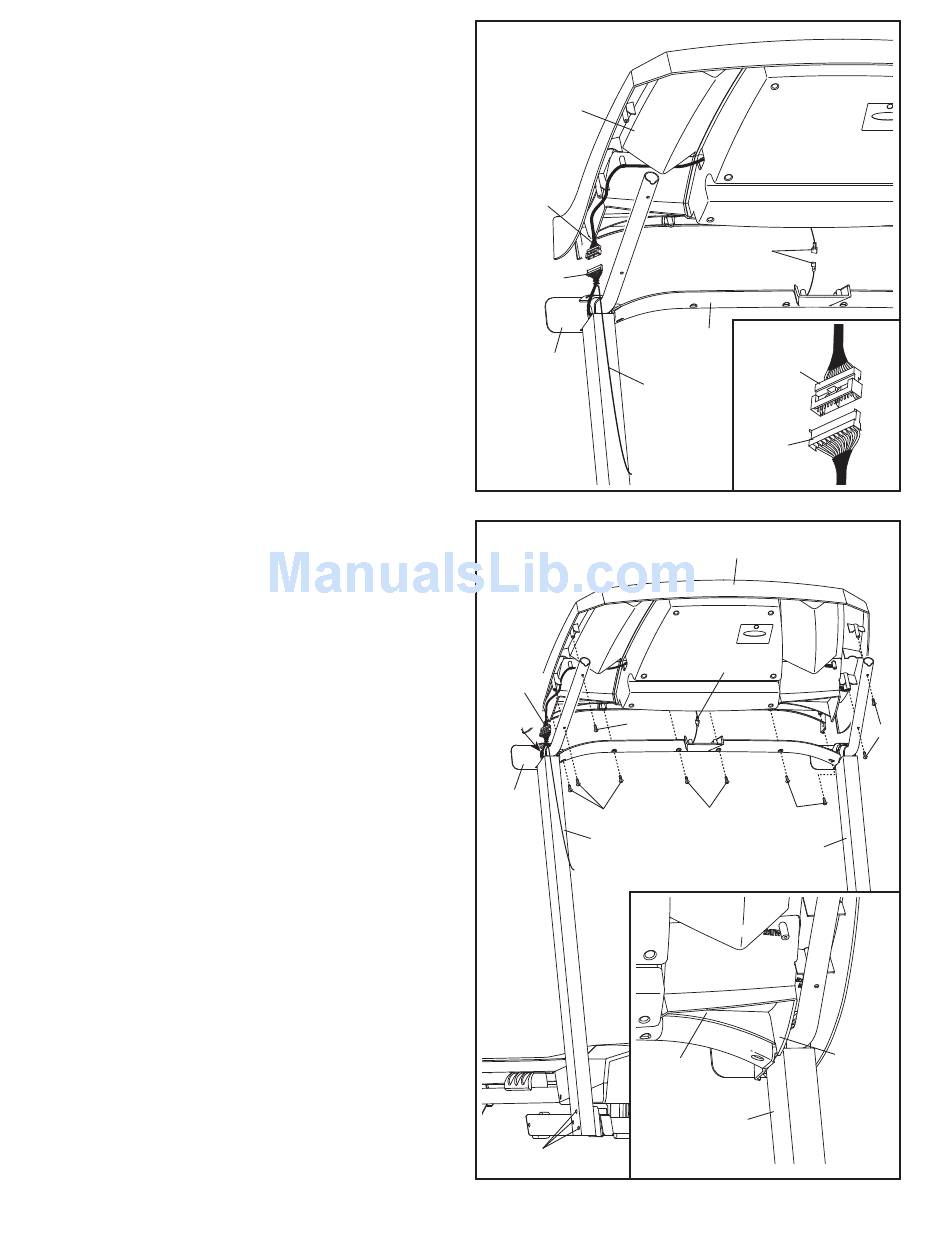

10. Con l'aiuto di un'altra persona, reggere il gruppo
consolle vicino al Corrimano Destro (64).
Collegare il Cavo Montante (63) al cavo
consolle. Si veda il disegno nel riquadro.
I connettori dovrebbero inserirsi agevol-
mente uno nell'altro e scattare in posizione.
In caso contrario, ruotare un connettore
e riprovare. QUALORA I CONNETTORI
NON VENGANO COLLEGATI CORRET-
TAMENTE, LA CONSOLLE POTREBBE
RISULTARNE DANNEGGIATA AL MOMENTO
DELL'ACCENSIONE. Quindi, rimuovere la fas-
cetta cavo dal Cavo Montante.
Collegare il cavo di messa a terra della consolle
al cavo di messa a terra sulla Barra Trasversale
Consolle (61).
11. Inserire i cavi nel Corrimano Destro (64) attra-
verso il foro indicato non appena il gruppo
consolle viene posizionato sui Montanti Sinistro
e Destro (66, 76). Prestare attenzione a non
pizzicare i cavi.
Si veda il disegno nel riquadro. Quando si
posiziona il gruppo consolle sui Montanti Sinistro
e Destro (66, 76), assicurarsi che le flange indi-
cate (solo una è raffigurata) sulla Base Consolle
(58) non siano posizionate sopra al Montante
Sinistro o Destro. Devono trovarsi ai lati dei
Montanti, come raffigurato.
Fissare il gruppo consolle con dieci Viti #8 x 3/4"
(4). Inserire manualmente tutte e dieci le Viti e
serrarle. Non serrare eccessivamente le Viti.
Serrare saldamente le sei Viti 3/8" x 3 1/4" (2)
sulle estremità inferiori dei Montanti Sinistro e
Destro (66, 76) (solo un lato è raffigurato).
