ProForm 5.2 Treadmill Manual Do Utilizador page 8

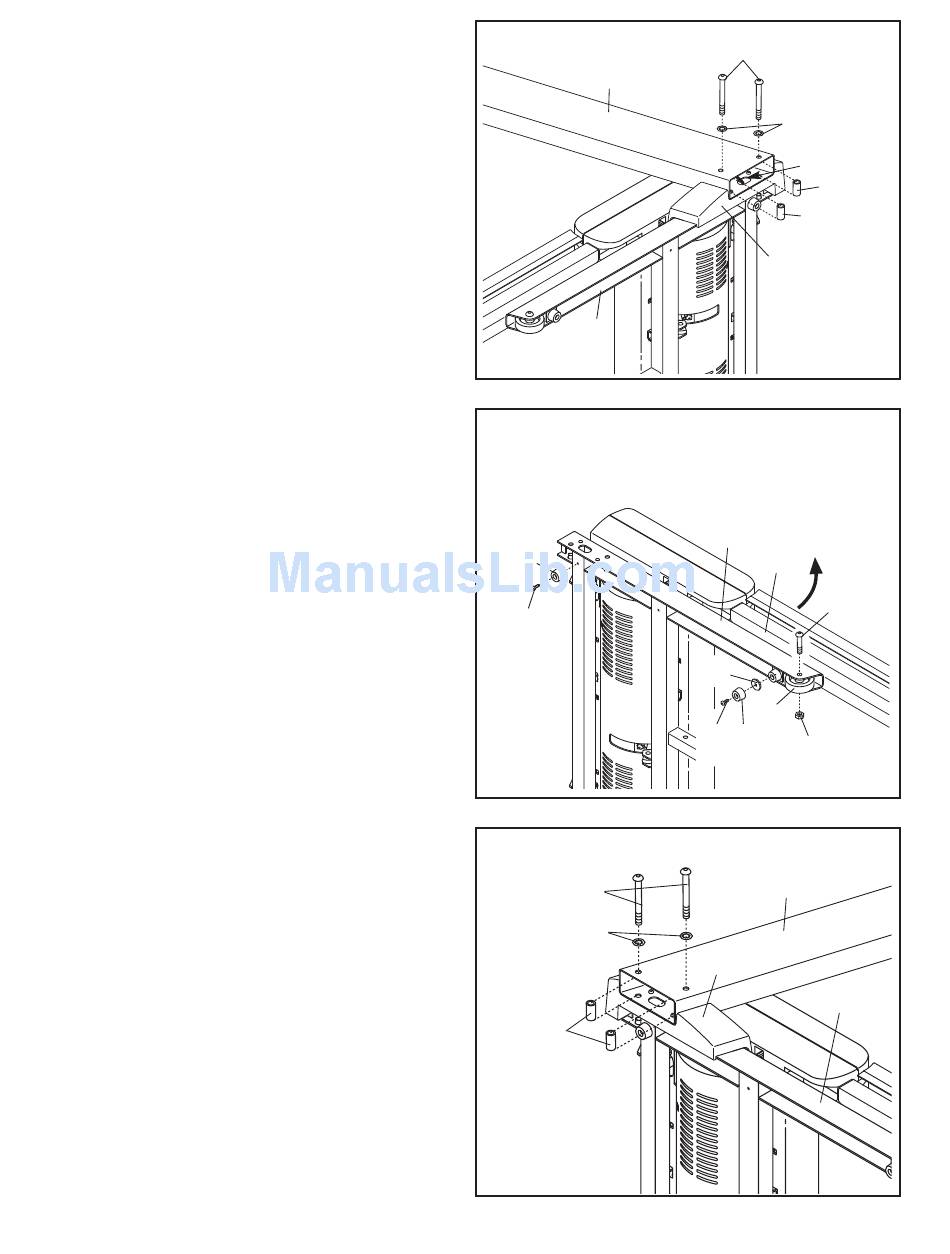

5. Segure um Espaçador de Pino (80) no interior da
extremidade inferior da Barra Vertical Direita (78).
Insira um Pino de 3/8" x 4 1/4" (6) com uma
Anilha em Forma de Estrela de 3/8" (9) na Barra
Vertical Direita e no Espaçador de Pino. Repita
este passo com outro Espaçador de Pino (80),
outro Pino de 3/8" x 4 1/4" (6) e outra Anilha em
Forma de Estrela de 3/8" (9).
Segure o Espaçador da Barra Vertical Direita (79)
e a Barra Vertical Direita (78) contra a Base (83).
Tenha cuidado para não prender o Fio da
Barra Vertical (38). Aperte parcialmente os Pinos
de 3/8" x 4 1/4" (6); não aperte completamente
os Pinos já.
6. Com a ajuda de uma segunda pessoa, deite o
tapete rolante para o lado direito da forma
mostrada. Dobre parcialmente a Estrutura (56)
para que o tapete rolante fique mais estável. não
dobre completamente a Estrutura já.
Fixe uma Protecção de Base (81) à Base (83) na
localização apresentada com um Parafuso de 1"
(2) e um Espaçador da Protecção de Base (13).
Em seguida, fixe outra Protecção de Base (81)
apenas com um Parafuso de 1" (2).
Fixe uma Roda (84) com o Pino de 3/8" x 2" (4) e
a Contraporca de 3/8" (34) que removeu no
passo 1. Não aperte demasiado a Porca; a
Roda deve rodar livremente.
7. Com a ajuda de outra pessoa, segure um
Espaçador de Pino (80) no interior da extremi-
dade inferior da Barra Vertical Esquerda (74).
Insira um Pino de 3/8" x 4 1/4" (6) com uma
Anilha em Forma de Estrela de 3/8" (9) na Barra
Vertical Esquerda e no Espaçador de Pino.
Repita este passo com outro Espaçador de Pino
(80), outro pino de 3/8" x 4 1/4" (6) e outra Anilha
em Forma de Estrela de 3/8" (9).
Posicione a Barra Vertical Esquerda (74) e o
Espaçador da Barra Vertical Esquerda (76) con-
forme mostrado. Segure o Espaçador da Barra
Vertical Esquerda e a Barra Vertical Esquerda
contra a Base (83). Aperte os dois Pinos de 3/8" x
4 1/4" (6) com os dedos; não aperte completa-
mente os Pinos já.
Com a ajuda de outra pessoa, incline o tapete
rolante para que a Base (83) fique plana no chão.
5
78
83
6
81
2
7
6
9
80
8
6
9
38
80
80
79
83
56
4
13
84
2
81
34
74
76
83
