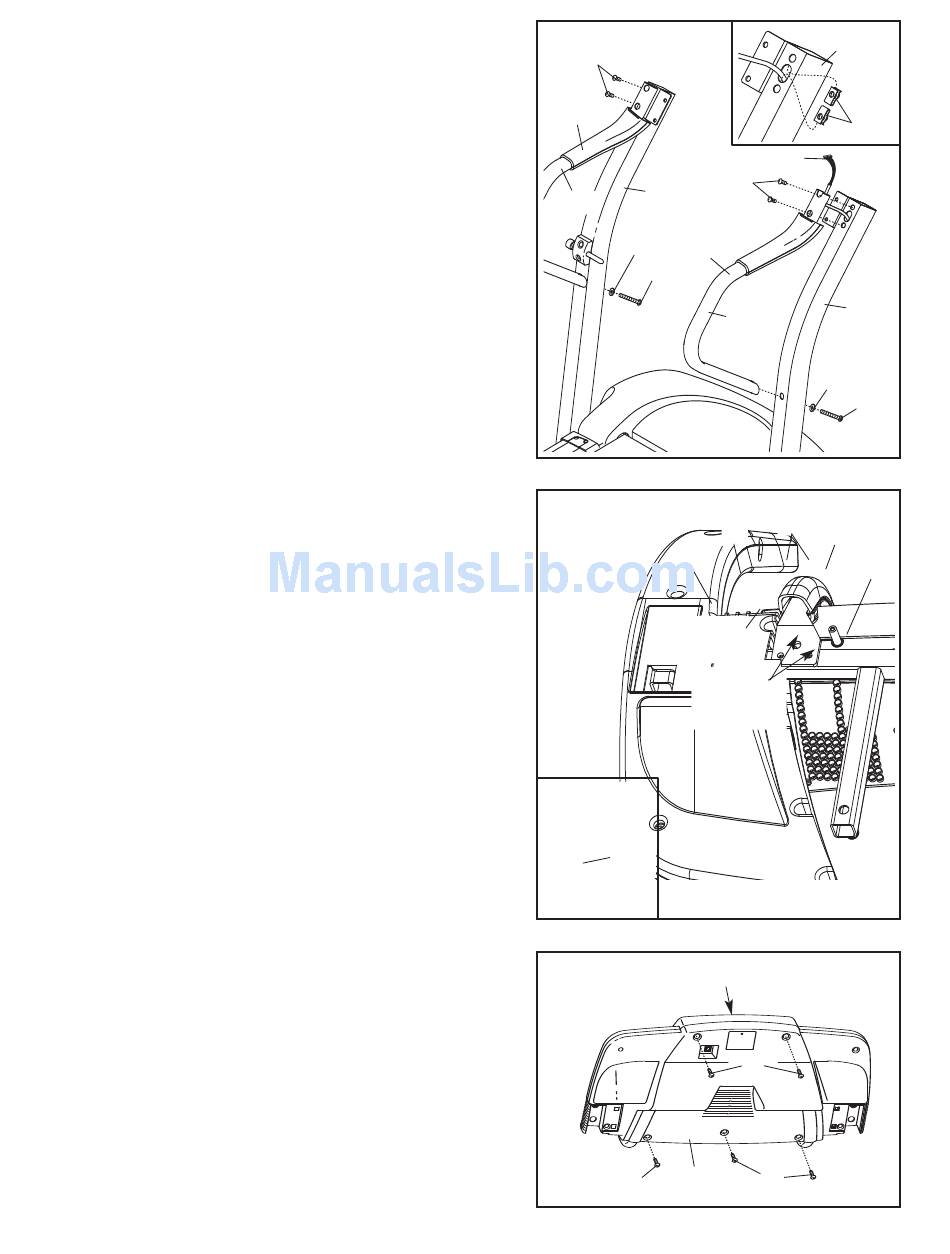

5. Siehe Nebenabbildung. Stellen Sie sicher, dass sich am
oberen Ende jedes Pfostens (96) zwei U-Muttern (112)
befinden. Anmerkung: Zusätzliche U-Muttern werden
evtl. mitgeliefert.
Identifizieren Sie die rechte und die linke Haltestange
(108) mit Hilfe der Aufkleber auf jeder Haltestange.
Halten Sie die rechte Haltestange dicht an den rechten
Pfosten (96) an, stecken Sie den Kabelbaum (118) in
das große Loch in der rechten Haltestange und führen
Sie ihn wie gezeigt aus dem oberen Ende heraus.
Halten Sie dann die rechte Haltestange (108) gegen den
rechten Pfosten (96). Drehen Sie eine 5/16" x 3 1/2"
Schraube (121) und 1/4" Unterlegscheibe (128) drei bis
vier Umdrehungen in den rechten Pfosten und das un-
tere Ende der rechten Haltestange hinein. Drehen Sie
zwei 5/16" x 1" Schrauben (113) in das obere Ende der
rechten Haltestange und des rechten Pfostens. Seien
Sie vorsichtig, dass die Schrauben nicht in die
Haltestange fallen. Falls erforderlich, heben oder sen-
ken Sie die Haltestange, um die 5/16" x 1" Schrauben in
den Pfosten zu drehen. Ziehen Sie alle drei Schrauben
fest an.
Montieren Sie die linke Haltestange (108) auf gleiche
Weise an den linken Pfosten (96). Anmerkung: Im linken
Pfosten befindet sich kein Kabelbaum.
6. Drehen Sie die Oberseite des Computers (101) nach
unten. Seien Sie vorsichtig, dass der Computer dabei
nicht zerkratzt wird. Entfernen Sie die Bänder und die
Computerrückseite (104) (siehe Abbildung 7) vom
Computer. Wenn sich die vier Pulsstange-Schrauben
(76) im Computerrahmen (80) befinden (die Abbildung
zeigt nur zwei Stück), entfernen Sie diese.
Halten Sie die Enden der Pulsstange (77) wie gezeigt
gegen den Computerrahmen (80). Verbinden Sie den
Pulsdraht im Computer (101) mit dem Pulsdraht (siehe
Nebenabbildung). Die Lüsterklemmen sollten sich leicht
zusammen schieben und einschnappen lassen. Wenn
sich die Lüsterklemmen nicht leicht zusammen schieben
und einschnappen lassen, drehen Sie ein Lüsterklemme
und versuchen es nochmals sie zu verbinden. Schrauben
Sie die Pulsstange mit vier Pulsstange-Schrauben (76)
an den Computerrahmen. Ziehen Sie die Pulsstange-
Schrauben fest an. Die Drähte dürfen dabei nicht be-
schädigt werden.
Befestigen Sie den Erdleitungsdraht mit einer 1/2"
Schraube (52) am Computerrahmen (80). Anmerkung:
Auf der Seite der Pulsstange (77) befinden sich keine
Drähte.
7. Befestigen Sie die Computerrückseite (104) mit fünf 3/4"
Schrauben (33) an der Computereinheit. Die Drähte dür-
fen nicht beschädigt werden.
