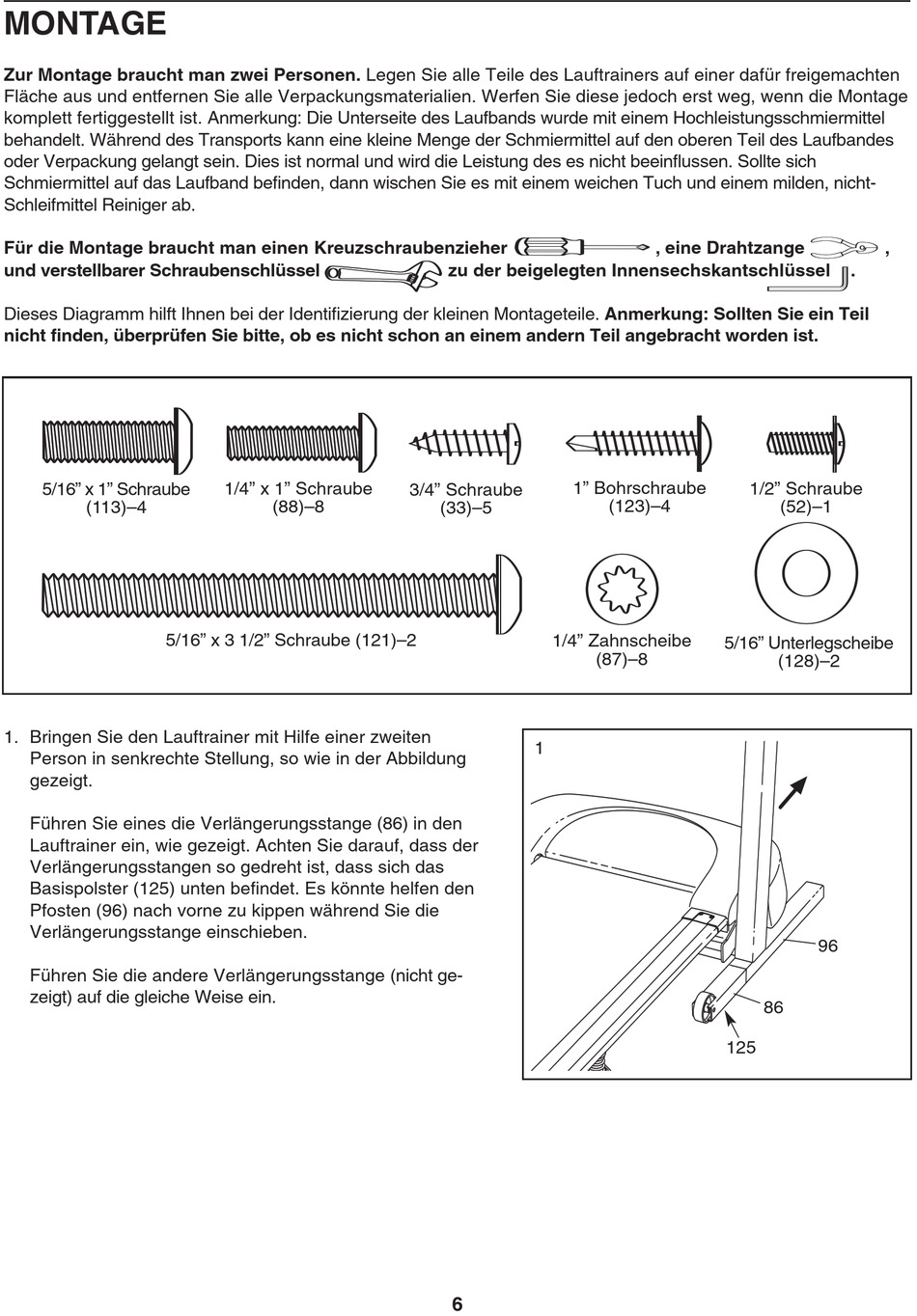

MONTAGE

Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel
behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des Laufbandes
oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des es nicht beeinflussen. Sollte sich
1" Tek Screw
Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und einem milden, nicht- (47)–8
Schleifmittel Reiniger ab.
Für die Montage braucht man einen Kreuzschraubenzieher
und verstellbarer Schraubenschlüssel
Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Anmerkung: Sollten Sie ein Teil
nicht finden, überprüfen Sie bitte, ob es nicht schon an einem andern Teil angebracht worden ist.
5/16" x 1" Schraube
(113)–4
5/16" x 3 1/2" Schraube (121)–2
1. Bringen Sie den Lauftrainer mit Hilfe einer zweiten
Person in senkrechte Stellung, so wie in der Abbildung
gezeigt.
Führen Sie eines die Verlängerungsstange (86) in den
Lauftrainer ein, wie gezeigt. Achten Sie darauf, dass der
Verlängerungsstangen so gedreht ist, dass sich das
Basispolster (125) unten befindet. Es könnte helfen den
Pfosten (96) nach vorne zu kippen während Sie die
Verlängerungsstange einschieben.
Führen Sie die andere Verlängerungsstange (nicht ge-
zeigt) auf die gleiche Weise ein.
Star Washer
(106)–4
Latch Screw (109)–2
1/4" x 1" Schraube
3/4" Schraube
(88)–8
1" Silver Screw (92)–2
zu der beigelegten Innensechskantschlüssel
1" Bohrschraube
(123)–4
(33)–5
1/4" Zahnscheibe
(87)–8
1
6
, eine Drahtzange
1/2" Schraube
(52)–1
5/16" Unterlegscheibe
(128)–2
96
86
125
1 1/2" Scre
,
.
