Pro-Form 450 Hr Elliptical Manuel De L'utilisateur page 7

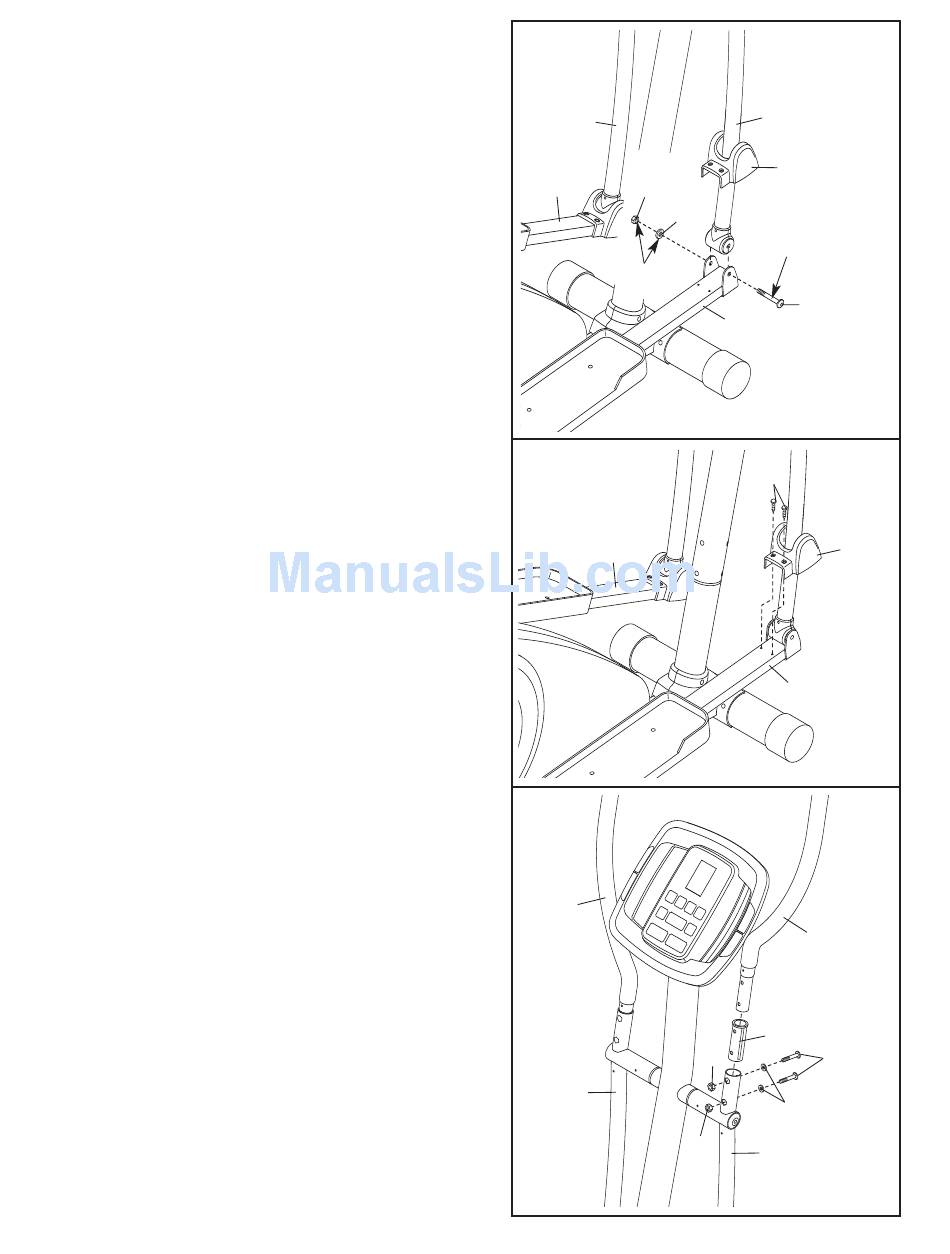

7. Glissez une Protection du Tube de la Pédale (78)
sur la Jambe de la Poignée Droite (71).
Appliquez une légère couche de la graisse incluse
sur les pièces illustrées à droite. Ensuite, attachez
le Tube de la Pédale Droite (64) sur la Jambe de la
Poignée Droite (71) à l'aide d'un Boulon à Épaule-
ment en Bouton de M6 x 2 1/2" (40), une Rondelle
de M6 (55) et un Écrou de Verrouillage en Nylon de
M6 (56).
Répétez cette étape pour attacher le Tube de la
Pédale Gauche (4) sur la Jambe de la Poignée
Gauche (5).
8. Attachez la Protection du Tube de la Pédale (78)
droite sur le Tube de la Pédale Droite (64) à l'aide
de deux Vis de M4 x 1/2" (49).
Répétez cette étape pour le Tube de la Pédale
Gauche (4).
9. Insérez un Manchon en Plastique (16) et une
Poignée (6) sur la partie supérieure de la Jambe de
la Poignée Droite (71). Alignez les trous sur le
Manchon en Plastique et sur la Poignée avec les
trous sur la Jambe de la Poignée Droite. Ensuite,
attachez la Poignée à l'aide de deux Boulons en
Bouton de M6 x 1 3/8" (46), deux Rondelles en Arc
de M6 (39), et deux Écrous de Verrouillage en
Nylon de M6 (56).
Répétez cette étape pour attacher l'autre
Poignée (6) sur la Jambe de la Poignée Gauche
(5).
7
5
4
56
Graisse
8
4
9
6
5
7
71
78
55
Graisse
40
64
49
78
64
6
16
46
56
39
56
71
