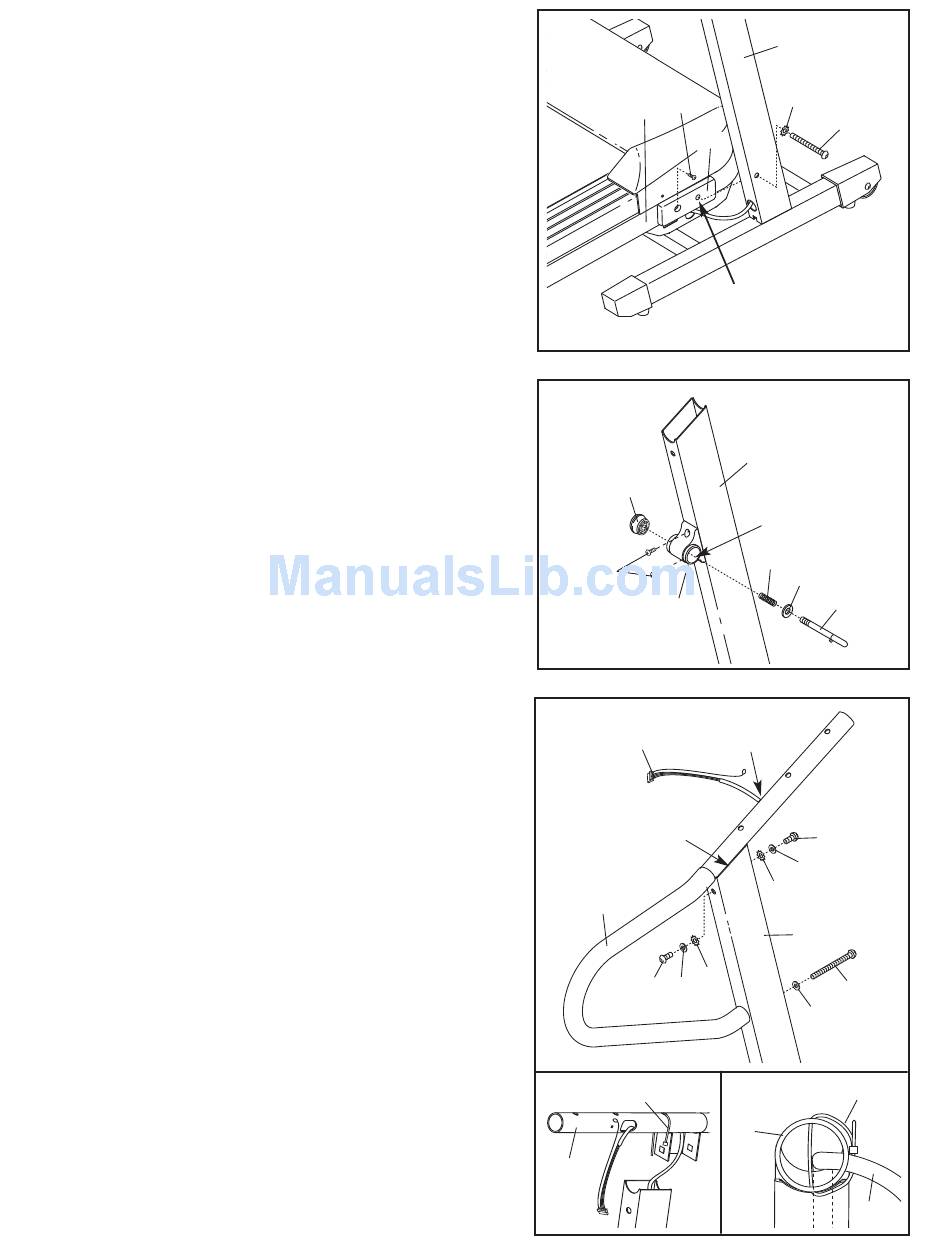

3. Otwórz torebkę z częściami B. Przyłóż element
dystansowy kolumny (59) do jednej strony ramy (96),
tak jak przedstawiono to na rysunku. Włóż śrubę 3 1/2"
(54) do wskazanego otworu w elemencie dystansowym
kolumny i ramie. Wkręć wkręt Tek 3/4" (9) do elementu
dystansowego kolumny. Wykręć śrubę 3 1/2". Powtórz
te same czynności po drugiej stronie ramy.
Druga osoba powinna unieść przednią stronę ramy (96).
Włóż śrubę 3 1/2" (54) z podkładką odginaną 3/8" (55)
do prawej kolumny (104) i elementu dystansowego
prawej kolumny (59), a następnie wkręć śrubę do ramy.
Nie dokręcaj śruby zbyt mocno. Powtórz te same
czynności po lewej stronie ramy.
4. Przymocuj oprawę zatrzasku (46) do lewej kolumny
(47) za pomocą dwóch wkrętów 3/4" (38). Duży otwór
w oprawie zatrzasku powinien znajdować się po
wskazanej stronie.
Zdejmij uchwyt zatrzasku (48) z bolca zatrzasku (52).
Upewnij się, że pierścień bolca zatrzasku (49) i sprężyna
(50) znajdują się na bolcu. Wsuń bolec do zatrzasku
do składania (46), a następnie nakręć uchwyt na bolec.
5. Wprowadź wiązkę przewodów (65) do wspornika na jednej
z poręczy (40) i wyprowadź ją przez duży otwór po lewej
stronie. (Uwaga: Do wyciągnięcia wiązki przewodów
z otworu mogą być potrzebne ostro zakończone
szczypce.) Zdejmij plastikowe opaski ze wspornika.
Wsuń wspornik poręczy (40) do górnego końca prawej
kolumny (104). Przymocuj prawą poręcz dwiema
śrubami 1" (43), dwiema podkładkami 1/4" (44), dwiema
podkładkami odginanymi 1/4" (45), śrubą 4" (117)
i podkładką 5/16" (56), w sposób przedstawiony na
rysunku. Jeszcze nie dokręcaj śrub.
Patrz rysunek 5a. Wsuń dołączoną do zestawu opaskę
nylonową przez wskazany otwór w poręczy (40).
Patrz rysunek 5b. Zajrzyj do wnętrza poręczy (40)
i upewnij się, że wiązka przewodów (65) jest przymoco-
wana po wskazanej stronie. Zapnij nylonową opaskę
i odetnij naddatek długości na końcu.
W ten sam sposób przymocuj drugą poręcz (nie przedsta-
wiono na rysunku). Uwaga: Podczas wsuwania wspornika
od góry do lewej kolumny może być konieczne odchylenie
poręczy. W lewej kolumnie nie ma wiązki przewodów.
