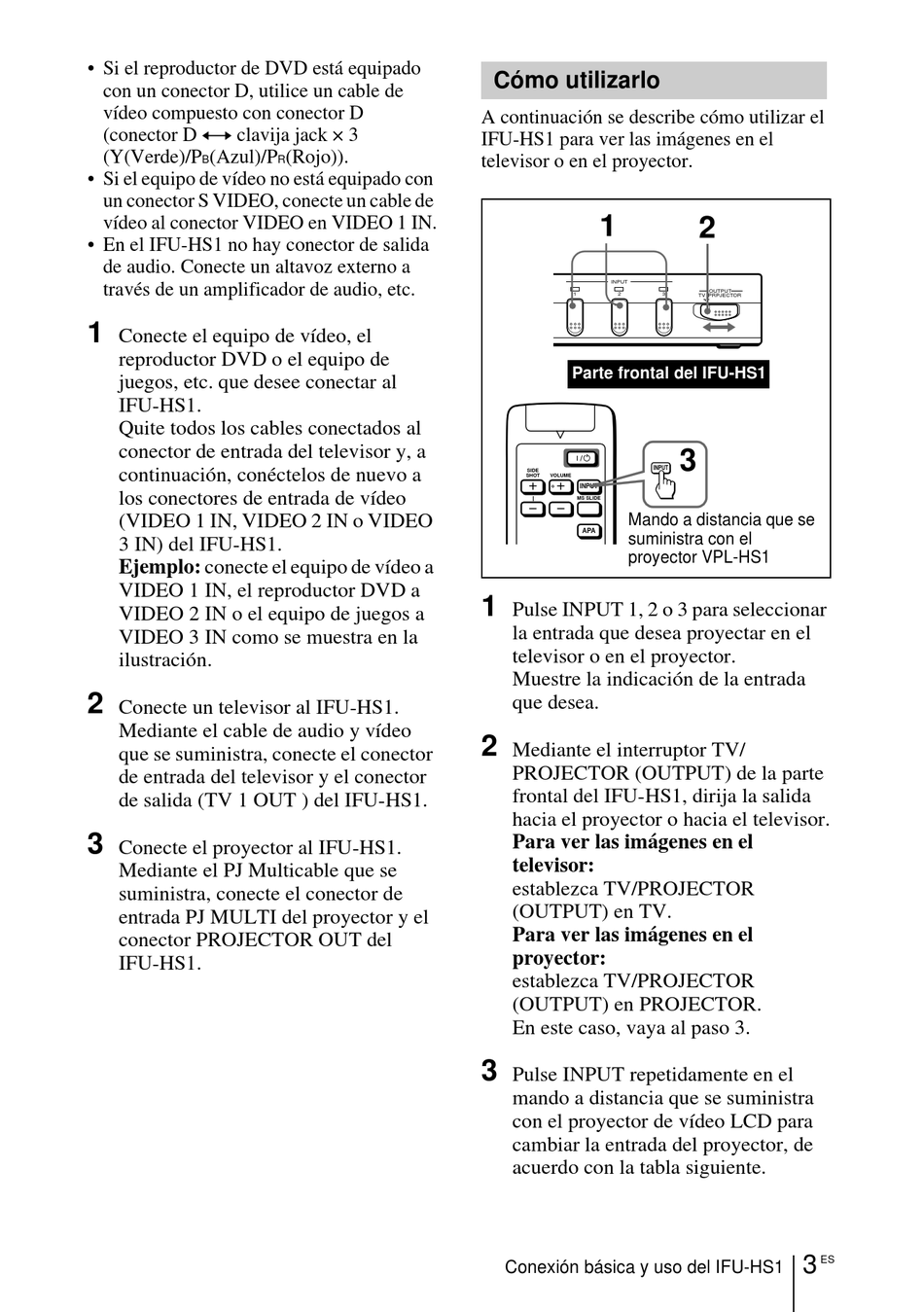

Sony IFUHS1 - Cineza Signal Interface Unit Operating Instructions Manual page 21

• Si el reproductor de DVD está equipado
con un conector D, utilice un cable de
vídeo compuesto con conector D
(conector D y clavija jack × 3
(Y(Verde)/P (Azul)/P
B
• Si el equipo de vídeo no está equipado con
un conector S VIDEO, conecte un cable de
vídeo al conector VIDEO en VIDEO 1 IN.
• En el IFU-HS1 no hay conector de salida
de audio. Conecte un altavoz externo a
través de un amplificador de audio, etc.
1
Conecte el equipo de vídeo, el
reproductor DVD o el equipo de
juegos, etc. que desee conectar al
IFU-HS1.
Quite todos los cables conectados al
conector de entrada del televisor y, a
continuación, conéctelos de nuevo a
los conectores de entrada de vídeo
(VIDEO 1 IN, VIDEO 2 IN o VIDEO
3 IN) del IFU-HS1.
Ejemplo: conecte el equipo de vídeo a
VIDEO 1 IN, el reproductor DVD a
VIDEO 2 IN o el equipo de juegos a
VIDEO 3 IN como se muestra en la
ilustración.
2
Conecte un televisor al IFU-HS1.
Mediante el cable de audio y vídeo
que se suministra, conecte el conector
de entrada del televisor y el conector
de salida (TV 1 OUT ) del IFU-HS1.
3
Conecte el proyector al IFU-HS1.
Mediante el PJ Multicable que se
suministra, conecte el conector de
entrada PJ MULTI del proyector y el
conector PROJECTOR OUT del
IFU-HS1.
(Rojo)).
R
Cómo utilizarlo
A continuación se describe cómo utilizar el
IFU-HS1 para ver las imágenes en el
televisor o en el proyector.
1
INPUT
1 2
Parte frontal del IFU-HS1
INPUT
SIDE
SHOT VOLUME
+ +
INPUT
MS SLIDE
– –
Mando a distancia que se
APA
suministra con el
proyector VPL-HS1
1
Pulse INPUT 1, 2 o 3 para seleccionar
la entrada que desea proyectar en el
televisor o en el proyector.
Muestre la indicación de la entrada
que desea.
2
Mediante el interruptor TV/
PROJECTOR (OUTPUT) de la parte
frontal del IFU-HS1, dirija la salida
hacia el proyector o hacia el televisor.
Para ver las imágenes en el
televisor:
establezca TV/PROJECTOR
(OUTPUT) en TV.
Para ver las imágenes en el
proyector:
establezca TV/PROJECTOR
(OUTPUT) en PROJECTOR.
En este caso, vaya al paso 3.
3
Pulse INPUT repetidamente en el
mando a distancia que se suministra
con el proyector de vídeo LCD para
cambiar la entrada del proyector, de
acuerdo con la tabla siguiente.
Conexión básica y uso del IFU-HS1
2
OUTPUT
3
TV PRPJECTOR
3
3
ES
