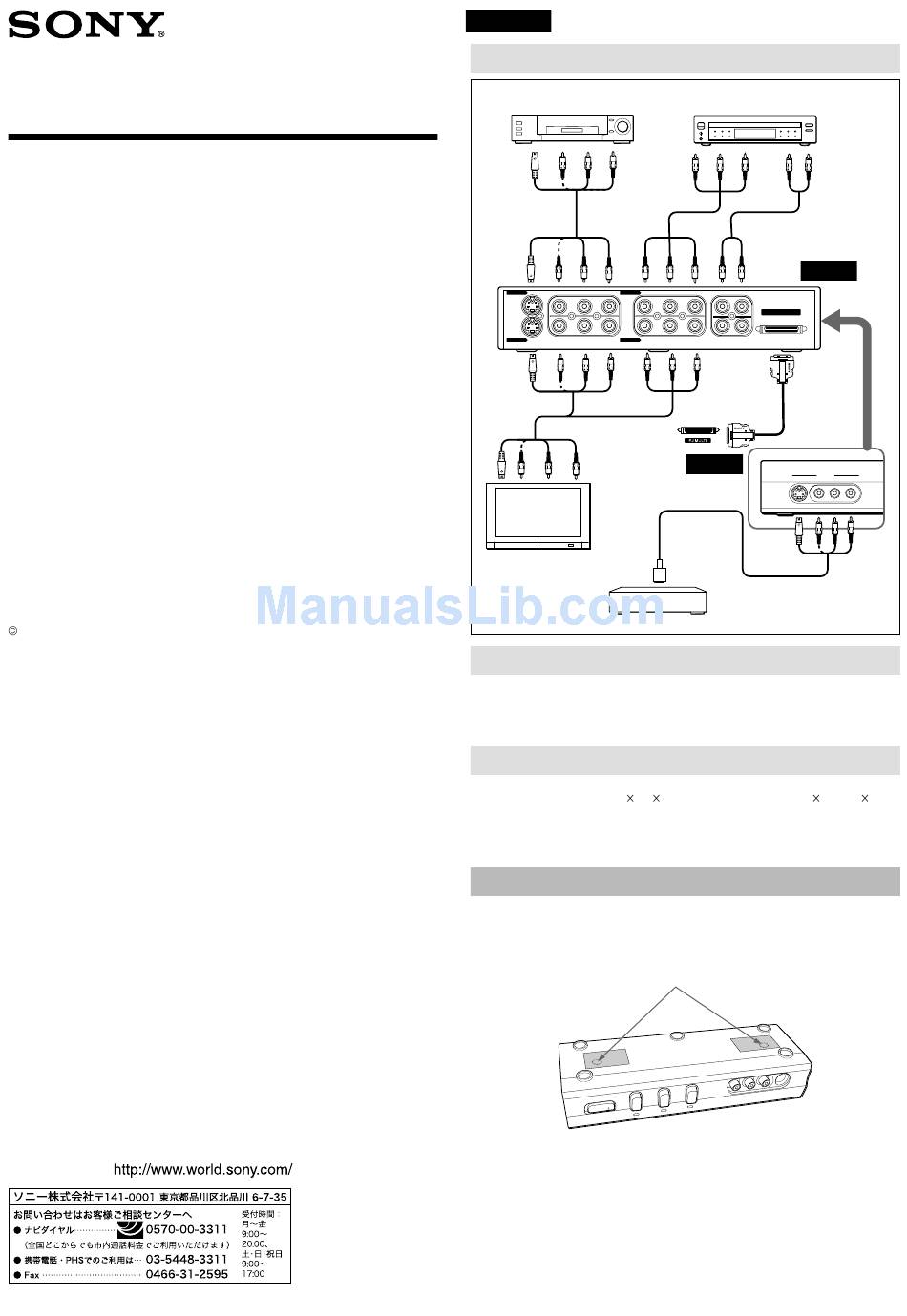

Signal Interface Unit
シグナルインターフェースユニット
取扱説明書
Operating instructions
Mode d'emploi
Bedienungsanleitung
Instrucciones de uso
Istruzioni per l'uso
使用说明书
IFU-HS1
2001 Sony Corporation
Printed in Japan
4-085-602-11 (1)
日本語 
接続のしかた(ゲーム機器、ビデオ機器、
VIDEO
IN 1
TV
OUT 1
使いかた
入力: 接続した機器に対応するINPUT 切り換えスイ ッチを押してく ださい。
出力: お好みに応じて、 TV/PROJECTOR 切り換えスイ ッチを選んでく ださい。
主な仕様
最大外形寸法 : (本体) 230 90 50mm (ケーブルを除く ) ( 幅 奥行き 高さ)
質量: (本体)約 310g
付属品:マルチケーブル 10m (長さ) 、マジックテープ 2セッ ト ( 4枚)
付属のマジックテープの使いかた
IFU-HS1には、 本機をテレビの上などに固定するためのマジッ クテ−プが
2セッ ト入っています。必要に応じてご使用く ださい。
1
IFU-HS1 の底面2ケ所にマジックテ−プを貼る。
2
IFU-HS1 を設置したい場所(テレビなどの上など)にも同様に
マジックテ−プを貼る。
3
IFU-HS1の底面と設置したい場所に貼ったマジックテ−プを合
わせて、IFU-HS1 を固定する。
なお、 マジックテ−プを貼付ける際には、 接着面のほこ り などを取り除いて
く ださい。
ビデオ機器
S映像または
映像出力/
音声(左右)
出力へ
VIDEO IN 1
S VIDEO VIDEO
(MONO)L – AUDIO – R
VIDEO IN 2
Y
P
/C
B
B
TV OUT 1
S VIDEO VIDEO
(MONO)L – AUDIO – R
TV OUT 1
Y
P
/C
B
B
LCDビデオ
プロジェクター
S映像または
映像出力
音声(左右)
端子へ
テレビ
ゲーム機器
マジックテ−プを貼付ける場所
15k RGB/
コンポーネン ト機器をつなぐ)
DVDプレーヤー
RGBまたは
コンポーネント
出力/音声
(左右) 出力へ
VIDEO
本体後面
IN 2
P
/C
(MONO)L – AUDIO – R
R
R
PROJECTOR OUT
PJ MULTI
P
/C
(MONO)L – AUDIO – R
R
R
TV
PROJECTOR
OUT 2
OUT
PJマルチ
ケーブル
(付属)(10m)
本体前面
VIDEO IN 3
S VIDEO
VIDEO
(MONO)L – AUDIO – R
出力 
端子へ
S映像または映像・音声
ケーブルVMC-810Sな
ど(別売り)

Advertisement

   Summary of Contents for Sony IFU-HS1

  • Page 1

    出力: お好みに応じて、 TV/PROJECTOR 切り換えスイ ッチを選んでく ださい。 主な仕様 最大外形寸法 : (本体) 230 90 50mm (ケーブルを除く ) ( 幅 奥行き 高さ) 質量: (本体)約 310g 付属品:マルチケーブル 10m (長さ) 、マジックテープ 2セッ ト ( 4枚) 付属のマジックテープの使いかた IFU-HS1には、 本機をテレビの上などに固定するためのマジッ クテ−プが 2セッ ト入っています。必要に応じてご使用く ださい。 IFU-HS1 の底面2ケ所にマジックテ−プを貼る。 IFU-HS1 を設置したい場所(テレビなどの上など)にも同様に マジックテ−プを貼る。 IFU-HS1の底面と設置したい場所に貼ったマジックテ−プを合...

  • Page 2

    Supplied Accessory: Multi cable 10 m (length), Velcro tapes (2 sets; 4 pieces) How to Use the Supplied Velcro Tapes To sets of the Velcro tapes are supplied with the IFU-HS1 for fixing it on theTV. Use them if necessary. Positions where the Velcro tapes should be attached Attach the Velcro tapes on the two positions on the bottom of the IFU-HS1.

  • Page 3

    Velcro (2 juegos; 4 tiras) Cómo utilizar las cintas de Velcro suministradas Se suministran dos juegos de cinta Velcro con el IFU-HS1 para fijarlo en el televisor. Utilícelas si es necesario. Pegue las cintas de Velcro en dos posiciones de la parte inferior del IFU-HS1.

  • Page 4

    Accessorio in dotazione: Cavo multiplo 10 m (lunghezza), Nastri Velcro (2 set; 4 pezzi) Uso dei nastri Velcro in dotazione Due nastri Velcro sono forniti in dotazione con IFU-HS1 per l’applicazione dell’apparecchio al televisore. Utilizzarli in caso di necessità. Posizioni di applicazione dei nastri Velcro Applicare i nastri Velcro negli appositi punti posti nella parte inferiore di IFU-HS1.
