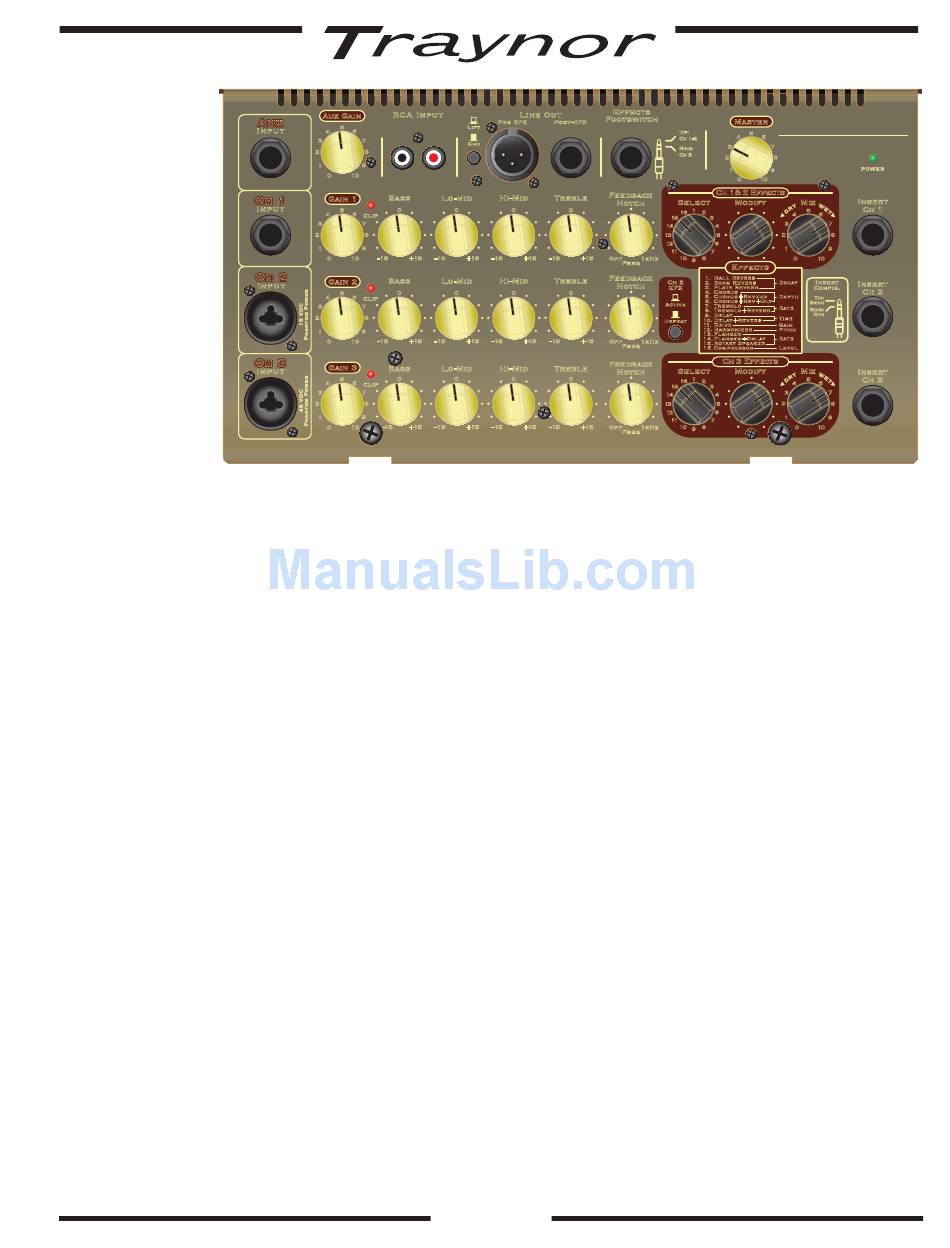

Traynor Acoustic Master Custom Owner's Manual page 7

RCA Input
Aux Gain
Aux Aux
5
Input
4 6
3 7
2 8
1 9
0 10
Ch 1 Ch 1 Bass
Gain 1
Input
5 0
4 6
CLIP
3 7
2 8
1 9
0 10 -15 +15
Ch 2 Ch 2
Bass
Gain 2
Input
5 0
4 6
CLIP
3 7
2 8
1 9
0 10 -15 +15
Ch 3 Ch 3
Gain 3
Bass
Input
0
5
4 6
CLIP
3 7
2 8
1 9
0 10 -15 +15
L'Acoustic Master Custom
L' Acoustic Master Custom de Traynor est un amplificateur bi-amp de 225 watts conçue pour
reproduire la sonorité naturelle et réaliste de votre guitare quand elle est amplifiée. Les dimensions
compacte et le poids léger du Acoustic Master Custom le rend facile à transporter partout où vous
le désirez. Vous pouvez brancher à l'amplificateur les sorties actives ou passives des micro de
guitare acoustique, un microphone, et même tous les signaux de niveau ligne. Parmi les autres
caractéristiques incluses vous trouverez aussi 2 unités d'effets numériques indépendantes avec
16 sonorités customs, une partagé par les canaux 1 et 2, et une pour le canal 3. Les sorties ligne
symétriques (pré et post effets), une boucle d'effets et un filtre coupe bande à balayage en font
l'amplificateur parfait pour usage sur scène. La polyvalence et la réponse de l'Acoustic Master
Custom en feront un appareil plaisant à jouer pour bien des années à venir.
1. Alimentation
La DEL Bleue, située à côté de la commande Master Volume, s'illumine quand l'appareil
est mis en marche. Le commutateur d'alimentation est situé à l'arrière de l'appareil près du
réceptacle de cordon d'alimentation.
2. Canal 1
Le canal 1 a été conçu pour utilisation avec guitares acoustiques. L'entrée du canal 1 est
asymétrique avec une impédance d'entrée de 1 Mega ohm. Vous pouvez y brancher des
micros passifs ou actifs (piézo/bobine). Ce canal est équipé de commandes de gain, bass,
lo-mid, hi- mid et treble, en plus d'un filtre coupe bande à balayage qui élimine la plupart des
feedback causé par l'utilisation de la guitare à des niveaux élevés.
Note: L'impédance d'entrée du Canal 1 est élevée. Ce canal est conçu pour le
raccordement des micros actifs ou passifs. Les Canaux 2 et 3 toutefois n'acceptent que
des guitares munies de micros actifs.
Le gain du Canal 1 est très élevé et sa sensibilité est d'environ 50mV. Ceci permet le branchement
de guitares à faible niveau de sortie munies de micros passifs. Si vous souhaitez utiliser une guitare
avec un signal fort ou avec micros actifs sur le canal 1, s'il vous plaît suivre la procédure suivante.
1. Tournez la commande de gain du canal 1 à "0" en laissant la commande de Volume Master
à (environ) 11 heures. Jouez la guitare et surveillez la DEL Clip, si elle s'allume avec le jeux
normale de la guitare, réduisez le gain de la guitare jusqu'à ce que la DEL cesse de s'allumer.
2. Augmentez le gain sur le canal 1 en jouant normalement jusqu'à ce que la DEL Clip
s'allume, et baissez-le ensuite un peu. Si vous voulez plus de volume, augmenter le niveau de
la commande Master Volume jusqu'à l'obtention du niveau désiré.
3. Si votre guitare est munie de micro actifs et non d'un contrôle de volume, utiliser pour
entrée le Canal 2 ou 3.
Effects
Line Out
Footswitch
Pre EFX Post-EFX
Lift
Gnd
Feedback
Hi-Mid Treble
Lo-Mid
0 0 0
-15 +15 -15 +15 -15 +15 Off
Feedback
Hi-Mid Treble
Lo-Mid
0 0 0
-15 +15 -15 +15 -15 +15 Off
Feedback
Lo-Mid Hi-Mid Treble
0 0 0
-15 +15 -15 +15 -15 +15 Off
5
Master
Acoustic Master
Tip:
5
4 6
Ch 1-2
3 7
Ring:
Ch 3
2 8
1 9
0 10
Ch 1& 2 Effects
Select Modify
Notch
1
16 2
4
15 3
3
14 4
2
13 5
12 6
1
1 1 7
1kHz 10 8 0
9
Freq
Effects
1. Hall Reverb
Ch 2
2. Room Reverb Decay
Notch
EFX 3. Plate Reverb
4. Chorus
5. Chorus+Reverb Depth
6. Chorus+Rev+Dly
Active
7. Tremolo
Rate
8. Tremolo+Reverb
9. Delay
Time
10. Delay+Reverb
Defeat
11. Drive Gain
12. Harmonizer Pitch
13. Flanger
14. Flanger+Delay Rate
1kHz
15. Rotary Speaker
Freq
16. Compressor Level
Ch 3 Effects
Notch Select Modify
1
16 2
4
15 3
3
14 4
2
13 5
12 6
1
1 1 7
1kHz 10 8 0
9
Freq
Custom
POWER
Insert
Mix
Ch 1
5
6
7
8
9
10
Insert Insert
Config.
Ch 2
Tip:
Send
Ring:
Rtn
Mix Insert
Ch 3
5
6
7
8
9
10
