Summary of Contents for Traynor CUSTOM SPECIAL 100H

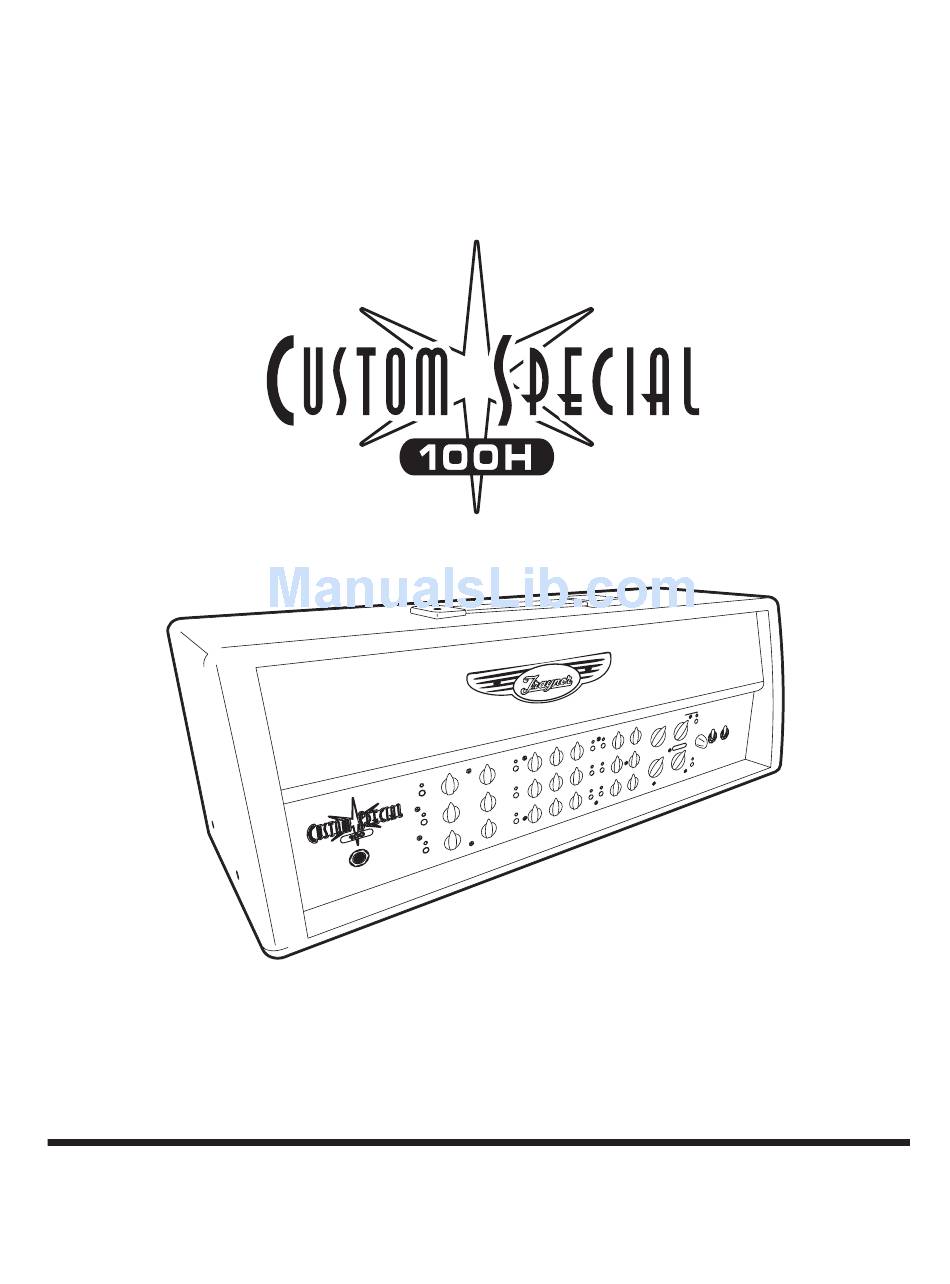

- Page 1 G u i d e d e l ’ u t i l i s a t e u r MODEL TYPE: YS1036 Traynor Custom Special 100H A l l - T u b e G u i T A r...
-
Page 2: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS This lightning flash with arrowhead symbol, The exclamation point within an equilatereal within an equilateral triangle, is intended to alert triangle is intended to alert the user to the the user to the presence of uninsulated presence of important operating and “dangerous voltage”... - Page 3 Designed by musicians, for musicians, Traynor Custom Special amplifiers are built for maximum versatility but are still simple to operate. It's always easy to get a great tone from a Traynor amp. With the Custom Special series, we made it even easier by adding an array of tone sculpting options like Scoop, Bright and Modern voicing switches, Resonance and Presence controls;...
-
Page 4: Chassis Layout
Chassis Layout Front Input Jack – ¼-inch phone jack. Channel 1-2-3 Indicator LED – Illuminates when active. Channel Select Switches – Channel 1 and 2 are optimized for overdrive sounds, Channel 3 for clean. Channel 1-2-3 Gain and Volume Controls. Channel 1-2-3 Boost Switch –... - Page 5 Footswitch Jack – The footswitch cable plugs in here. Uses a standard MIDI/sync cable. EFX / RVB Footswitch Jack – A ¼-inch TRS input that connects to a standard dual latching footswitch such as the Traynor TFS-2. The reverb or the effects in all three channels can be defeated via this footswitch.
-
Page 6: Master Controls
Channel 1 Channel 3 Channel 1 is the lead/overdrive channel and is Channel 3 is the clean channel; it has one less gain selected in one of two ways, via the Channel Select stage available. All of the functions remain the same switch on the control panel, or via the Channel 1 as Channels 1 and 2 with the exception that the Scoop Select button on the supplied footswitch pedal. - Page 7 Connecting a latching dual footswitch, such as the impedance choices are 4-ohms or 8-ohms. Traynor TFS-2, to the ¼-inch TRS Footswitch jack will Tech Note: Knowing the MINIMUM load impedance of an allow separate defeating of the Reverb and Effects amplifier is important when connecting speaker cabinets to return signals.
-
Page 8: Specifications
Speaker Cabinets One 16-ohm cabinet = 16-ohms Two 16-ohm cabinets = 8-ohms You can either connect speakers in parallel or series. Most speaker enclosures have parallel output jacks Four 16-ohm cabinets = 4-ohms that enable users to chain speaker extension cabinets Eight 16-ohm cabinets = 2-ohms together. - Page 9 étant facile à utiliser. C’est toujours facile d’obtenir une bonne sonorité d’un amplificateur Traynor. Avec la série Custom Spécial, nous avons rendu la tâche encore plus facile en ajoutant une variété d’options qui vous permettrons de façonner à votre goût la tonalité de l’amplificateur. Entre autre, on y retrouve des commutateurs de Scoop, Bright et Modern voicing, des contrôles de Résonance et Présence;...
- Page 10 Disposition du Châssis Avant Prise d’Entrée – type ¼-pouce. Canaux 1-2-3 DEL Indicatrice – s’Illumine lorsque activé. Commutateur de Sélection de Canal – Les canaux 1 et 2 sont optimisés pour les sons saturés, le canal 3 pour les sons clairs. Canaux 1-2-3 –...
- Page 11 être raccordé à un commutateur au pied standard double à verrouillage comme la TFS-2 de Traynor. Le réverb ou l’effet peut être désarmé sur les trois canaux avec ce commutateur au pied. Prises Send / Rtn – Prises d’entrées et de sortie ¼-pouce réglable avec envoi variable aux effets. Le retour d’effet est contrôlé...
- Page 12 Canal 1 Canal 2 Le canal 1 est utilisé pour les sons saturés Les fonctions du canal 2 sont identiques à celles du d’accompagnement ou solo Il y a deux façons de canal 1. Le canal n’a pour différence qu’une légère le sélectionner;...
- Page 13 Le branchement d’un commutateur au pied à loquet l’amplificateur lorsqu’il est utilisé en mode standby. double, comme la Traynor TFS-2, à la prise ¼-pouce Prises EFX Send, Contrôle de Niveau Return et Send PBM permet de couper séparément les signaux Les prises Send et Return du YCS100H permettent de retour de Réverb et d’Effets.
- Page 14 (Class A). Un tel résultat est obtenu en réduisant de Exemples (Enceintes à haut-parleur raccordés en parallèle) moitié le voltage d’opération aux lampes de sortie. La Une enceinte de 4 ohm = 4 ohms tension de polarisation est automatiquement ajustée Deux enceintes de 4 ohms = 2 ohms pour l’opération en mode Classe A.
- Page 15 Spécifications Type Amplificateur à lampe YCS100H 2 (mode 30-watt), 4 (mode 100-watt) Impédance minumum Canaux d’entrées Entrée de Canal ¼ de pouce phono Canal 1, 2, 3 – Contrôles Gain, Volume, Aiguës, Médianes, Graves, Réverb et Effets Canal 1, 2 – Sélecteur Boost, Scoop et Moderne Boost, Scoop et Moderne Canal 3 –...
- Page 16 YCS100 SUGGESTED SETTINGS...
- Page 17 SETTINGS USER YCS100H...
- Page 18 YCS100H USER SETTINGS...
- Page 19 SETTINGS USER YCS100H...
- Page 21 Yorkville Sound or your dealer. If this product should fail for any reason within two years of the original purchase date, simply return it to your Traynor dealer with original proof of purchase and it will be repaired free of charge.
- Page 22 WORLD HEADQUARTERS CANADA U.S.A. Yorkville Sound Yorkville Sound Inc. 550 Granite Court 4625 Witmer Industrial Estate Pickering, Ontario Niagara Falls, New York L1W-3Y8 CANADA 14305 USA Voice: (905) 837-8481 Voice: (716) 297-2920 Fax: (905) 837-8746 Fax: (716) 297-3689 Manual-Owners-YCS100H-00-1v5 • July 7/2008...
