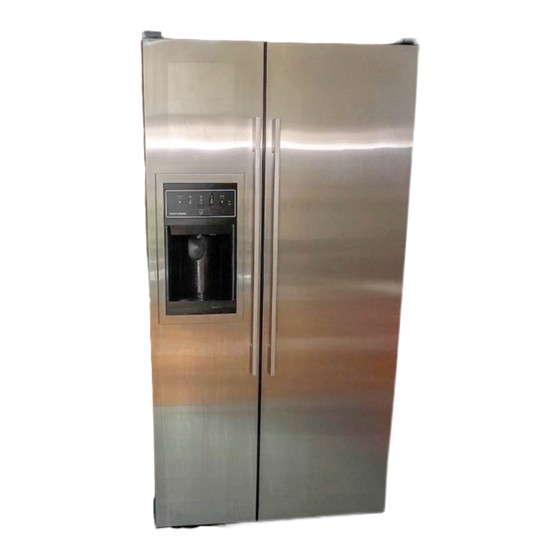

Side by Side Refrigerator
Installation instructions
(EN)
and user guide
Refrigerador de dos puertas
Instructivo de instalación
(SP)
y guía de usuario
RX256DT7X1
US

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RX256DT7X1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fisher & Paykel RX256DT7X1

Summary of Contents for Fisher & Paykel RX256DT7X1

  • Page 1 Side by Side Refrigerator Installation instructions (EN) and user guide Refrigerador de dos puertas Instructivo de instalación (SP) y guía de usuario RX256DT7X1...

  • Page 2: Electric Shock Hazard

    Read and follow the IMPORTANT SAFETY INSTRUCTIONS outlined in this User Guide before operating this appliance, pages 1 – 2. Failure to do so can result in death, electric shock, fire or injury to persons. English Español WARNING! Electric Shock Hazard Page 1 –...

  • Page 3: Table Of Contents

    Contents Important Safety Instructions ... Installation ... Temperature Controls ... Fresh Food Features... 10–12 Freezer Features ... Ice and Water ... 14–16 Water Filter ... 17–19 Food Storage Tips ... 20–22 Care and Cleaning ... 23–26 Operating Sounds ... Troubleshooting ... 28–31 Warranty and Service ...

  • Page 4: What You Need To Know About Safety Instructions

    1.888.9.FNP.USA (1.888.936.7872) www.fisherpaykel.com Have complete model and serial number identification of your refrigerator. This is located on a data plate inside the fresh food compartment, on the upper left side. Record these numbers below for easy access. Model Number _____________________________...

  • Page 5: Important Safety Instructions

    10. Do not remove warning tag from power cord. 11. Do not tamper with refrigerator controls. 12. Do not service or replace any part of refrigerator unless specifically recommended in Use and Care Guide or published user-repair instructions.

  • Page 6: Transporting Your Refrigerator

    NSTALLATION Location • Do not install refrigerator near oven, radiator or other heat source. If not possible, shield refrigerator with cabinet material. • Do not install where temperature falls below 55° F (13° C) or rises above 110° F (43° C). Mal function may occur at this temperature.

  • Page 7: Replacing The Doors

    • Protect vinyl or other flooring with cardboard, rugs or other protective material, prior to moving refrigerator. • Do not adjust refrigerator to be any shorter than ” tall (minus hinge and cap). Doing so may ⁄ damage underside components.
  • Page 8 4. Using the carpenter’s level, make sure front of refrigerator is ” (6 mm) or ⁄ back of refrigerator and that the refrigerator is level from side to side. 5. If required, correct rocking of refrigerator by turning rear adjustment screw clockwise to raise rocking corner.

  • Page 9: Connecting The Water Supply

    Both reduce water flow can become clogged over time, and may cause leaks if repair is attempted. • Wait two to three hours before placing refrigerator into final position to check and correct any water leaks. Recheck for leaks after 24 hours.

  • Page 10: Handle Removal

    Continue to observe the water supply connection for two to three hours prior to moving the refrigerator to its permanent location. 7 . Monitor water connection for 24 hours. Correct leaks, if necessary. Handle Removal Handles are installed at the factory.
  • Page 11 Reset Filter When a water filter has been installed in the refrigerator, the yellow Order light will illuminate when 90% of the volume of water for which the filter is rated has passed through the filter OR once 11 months have elapsed since the filter has been installed.

  • Page 12: Temperature Controls

    When activated, Max Cool causes the fresh food and freezer temperatures to drop to the minimum settings on the control. This cools down the refrigerator and freezer after extended door openings or when loading the refrigerator or freezer with warm food.

  • Page 13: Fresh Food Features

    • Handle tempered glass shelves carefully. Shelves may break suddenly if nicked, scratched, or exposed to sudden temperature change. Your refrigerator has Spill-Catcher™ shelves with a spill retainer edge. This allows for easier cleanup and has a slide out feature.

  • Page 14: Beverage Chiller

    RESH Door Storage Beverage Chiller (select models) The Beverage Chiller keeps beverages and other items colder than the rest of the fresh food compartment. An air inlet directs air from the freezer into the chiller. Controls The Beverage Chiller control is located on the left side wall of the fresh food compartment.

  • Page 15: Covered Storage Bucket

    The drawer features a control that adjusts the amount of cold air allowed into the drawer. Set the control to Cheese to provide a normal refrigerator temperature. Set the control to the Meat setting when a colder temperature is desired. Use the meat setting for storing meats.

  • Page 16: Freezer Features

    To Install: • Slide basket or drawer into cabinet railing. Lift up front of basket or drawer, and slide to the back of refrigerator. Ice Storage Bin (select models) The Ice Storage Bin is located below the automatic ice maker.

  • Page 17: Operating Instructions

    Automatic Ice Maker Note: Energy rating guides that are posted on the refrigerator at the time of purchase do not include optional ice maker energy usage. Connect the ice maker to the water supply as instructed on pages 6-7. Proper water flow and a level refrigerator are essential for optimal ice maker performance.

  • Page 18: Water Dispenser Operation

    ATER Note: will be a one- to two-minute delay while water tank fills before water dispenses. Discard first 10-14 glasses of water after initially connecting refrigerator to household water supply and after extended periods of nonuse. To Use Dispenser Pad: •...

  • Page 19: Dispenser Lock

    CE AND ATER Dispenser LOCK The Dispenser LOCK prevents ice or water from being dispensed. To Lock Dispenser: • Press and hold the LOCK button for three seconds. A green indicator light above button will illuminate when the dispenser is locked. To Unlock Dispenser: •...

  • Page 20: Water Filter

    Water Filter Removal and Installation (select models) WARNING To avoid serious illness or death, do not use refrigerator where water is unsafe or of unknown quality without adequate disinfection before or after use of filter. CAUTION After installing a new water filter, always dispense water for two minutes before removing the filter for any reason.

  • Page 21: Performance Data

    ATER ILTER System Specification and Performance Data Sheet Refrigerator Water Filter Cartridge Model UKF8001AXX Specifications Service Flow Rate (Maximum) ... 0.78 GPM (2.9 L/min) Rated Service Life UKF8001AXX-750 (Maximum) ... 750 gallons /2838 liters Maximum Operating Temperature ... 100° F / 38° C Minimum Pressure Requirement ...
  • Page 22 ATER ILTER Trademark /Model Designation UKF8001AXX750 469006-750 67003523-750 Manufacturer: PentaPure Inc. The water treatment device(s) listed on this certificate have met the testing requirements pursuant to Section 116830 of the Health and Safety Code for the following health related contaminants: Microbiological Contaminants and Turbidity Cysts Turbidity...

  • Page 23: Fruits And Vegetables

    TORAGE Fresh Food Storage • The fresh food compartment of a refrigerator should be kept between 34°- 40° F (1°- 4° C) with an optimum temperature of 37° F (3° C). To check the temperature, place an appliance thermometer in a glass of water and place in the center of the refrigerator.

  • Page 24: Food Storage Chart

    Leftover yolks or whites FRUITS Apples Bananas Pears, plums, avocados Berries, cherries, apricots Grapes Citrus fruits Pineapples, cut REFRIGERATOR FREEZER 1 month 6 to 9 months 1 week Not recommended 1 to 2 weeks Not recommended 3 to 5 days...
  • Page 25 Sausage, ground Sausage, smoked Veal Frankfurters Sources: United States Department of Agriculture; Food Marketing Institute; Cooperative Extension Service, Iowa State University REFRIGERATOR FREEZER 1 to 2 days 8 to 10 months 3 to 5 days 8 to 10 months 1 to 2 weeks...

  • Page 26: Refrigerator Cleaning Chart

    Accessories Shelves, buckets, drawers, etc. LEANING To avoid electrical shock which can cause severe personal injury or death, disconnect power to refrigerator before cleaning. After cleaning, reconnect power. DO NOT USE Abrasive or harsh cleaners Ammonia Chlorine bleach Concentrated detergents...

  • Page 27: Removing Odors From Refrigerator

    • Avoid overcrowding refrigerator shelves. This reduces air circulation around food and causes refrigerator to run longer. • Avoid adding too much warm food to refrigerator at one time. This overloads compartments and slows rate of cooling. • Do not use aluminum foil, wax paper, or paper toweling as shelf liners.

  • Page 28: Ice And Water Dispenser

    Replacing Light Bulbs WARNING To avoid electrical shock which can cause severe personal injury or death, disconnect power to refrigerator before replacing light bulb. After replacing light bulb, reconnect power. CAUTION To avoid personal injury or property damage, observe the following: •...

  • Page 29: Preparing For Vacation

    For short vacations or absences (three months or less): 1. Remove all perishables. 2. If no one will be checking in on the refrigerator during your absence, remove all frozen items also. 3. If your refrigerator has an automatic ice maker: •...

  • Page 30: Operating Sounds

    Improvements in refrigeration design may produce sounds in your new refrigerator that are different or were not present in an older model. These improvements were made to create a refrigerator that is better at preserving food, is more energy efficient, and is quieter overall. Because new units run quieter, sounds may be detected that were present in older units, but were masked by higher sound levels.

  • Page 31: Troubleshooting

    Clean according to the chart on page 23. See page 8 to adjust controls. Relocate food. Refrigerator is not level. See page 5 for details on how to level your refrigerator. Check gaskets for proper seal. Clean, if necessary, according to the chart on page 23.
  • Page 32 Clean according to the chart on page 23. See page 8 to adjust controls. Refrigerator is not level, see page 5, Leveling. Check for internal obstructions that are keeping door from closing properly (i.e. improperly closed drawers, ice buckets, oversized or improperly stored containers, etc.)
  • Page 33 POSSIBLE CAUSES No indicator lights Freezer door is not closed. are lit on dispenser control Refrigerator is not plugged in. Fuse is blown, or circuit breaker needs to be reset. Power outage has occurred. Refrigerator is in Sabbath Mode (select models).
  • Page 34 Improper saddle valve was installed. Copper tubing has kinks. Water filter is clogged or needs to be changed. Water valve not opened completely. Refrigerator has been recently installed. Dispenser water Water supply in holding tank has been is not cold depleted.

  • Page 35: Before You Call For Service

    ARRANTY For USA market only When you purchase any new Fisher & Paykel whiteware product for personal or consumer use you automatically receive a two year limited warranty covering parts and labor for servicing within the 48 mainland United States, Hawaii, Washington DC and Canada. In Alaska the limited warranty is the same except that you must pay to ship the product to the service shop or the service technician’s travel to your home.

  • Page 36: Risque De Choc Électrique

    Lisez et observez les CONSIGNES DE SÉCURITÉ IMPORTANTES contenues dans ce guide de l’utilisateur aux pages 35 et 36 avant d’utiliser cet appareil. Le défaut de se conformer à ces instructions peut causer la mort, un choc électrique, un incendie ou des blessures. English Español MISE EN GARDE!
  • Page 37 Tabla Instrucciones importantes sobre seguridad ... 35–36 Instalación ... 37–41 Controles de la temperatura ... 42–43 Funciones para alimentos frescos ... 44–46 Funciones del congelador ... Hielo y agua ... 48–50 Filtro de agua ... 51–53 Sugerencias para conservar los alimentos ... 54–56 Cuidado y limpieza ...

  • Page 38: Instrucciones Importantes Sobre Seguridad

    NSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD Instalador: Por favor deje esta guía junto con este electrodoméstico. Consumidor: Por favor lea y conserve esta Guía de Uso y Cuidado para referencia futura. Este manual contiene información sobre el uso y mantenimiento apropiado. Conserve el recibo de compra y/o el cheque cancelado como comprobante de compra.
  • Page 39 NSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD Para reducir el riesgo de incendio, sacudidas eléctricas, lesiones graves o la muerte cuando utilice su refrigerador, tome estas medidas de precaución básicas, incluidas las siguientes: 1. Lea todas las instrucciones antes de usar el refrigerador. 2.

  • Page 40: Instalación

    NSTALACIÓN Ubicación • No instale el refrigerador cerca del horno, del radiador o de otra fuente de calor. Si esto no es posible, proteja el refrigerador con material de los armarios. • No instale el refrigerador en un lugar donde la temperatura pueda bajar a menos de 13°...

  • Page 41: Desmontaje De Las Puertas

    NSTALACIÓN Desmontaje de las puertas y de las bisagras En algunos casos es necesario retirar las puertas del refrigerador para colocarlo en su lugar definitivo. Materiales necesarios: • Llave hexagonal de ⁄ ” plug • Destornillador Phillip ADVERTENCIA A fin de evitar una lesión personal grave o mortal, observe lo siguiente: •...
  • Page 42 NSTALACIÓN Reinstalación de las Puertas • Para reinstalar las puertas, siga los pasos de la sección Desmontaje de las puertas y de las bisagras en orden inverso. Importante: Si está dañado el extremo de la tubería del agua, corte 1,6 cm ( ”) antes de volver a conectarla.
  • Page 43 NSTALACIÓN Conexión del suministro de agua (modelos selectos) ADVERTENCIA Para evitar el riesgo de una lesión o la muerte, siga las precauciones básicas incluyendo las siguientes: • Lea todas las instrucciones antes de instalar la máquina de hacer hielo. • No intente la instalación si no comprende las instrucciones o si son demasiado complicadas para sus conocimientos.
  • Page 44 NSTALACIÓN Importante: No apriete demasiado. Se pueden dañar las roscas. 6. Tire de la tubería para comprobar que la conexión esté firme. Conecte la tubería al marco con la abrazadera de la tubería del agua (C) y abra el suministro del agua.

  • Page 45: Control De Temperatura

    • No cambie ninguno de los controles más de un grado a la vez. Permita que la temperatura se estabilice durante 24 horas antes de realizar un nuevo ajuste de temperatura. Guía de control de la temperatura Cambie el control del Refrigerator El refrigerador está (Refrigerador) a un ajuste demasiado frío...
  • Page 46 Esta condición será más perceptible cuando se encienda el refrigerador por primera vez, en ambientes calurosos y después de abrir la puerta muchas veces o durante mucho tiempo. del ‘Freezer’ (Congelador) para del ‘Refrigerator’ (Refrigerador)

  • Page 47: Funciones Para Alimentos Frescos

    UNCIONES PARA ALIMENTOS FRESCOS Entrepaños PRECAUCIÓN A fin de evitar una lesión personal o daños materiales, observe lo siguiente: • Nunca intente ajustar un entrepaño que tenga alimentos • Cerciórese de que la bandeja esté firme antes de colocar artículos sobre ella. •...

  • Page 48: Centro De Productos Lácteos

    UNCIONES PARA ALIMENTOS FRESCOS Alamacenamiento en la puerta Enfriador de bebidas (modelos selectos) El enfriador de bebidas mantiene las bebidas y otros artículos más fríos que en el resto del refrigerador. Una admisión de aire dirige aire desde el congelador hacia el enfriador de bebidas.

  • Page 49: Cajones De Almacenamiento

    UNCIONES PARA ALIMENTOS FRESCOS Cajones de almacenamiento Cajones de las verduras con control de humedad Los cajones de las verduras ofrecen un ambiente de mayor humedad para la conservación de frutas y verduras frescas. Controles Los controles del cajón de las verduras regulan la cantidad de humedad en el cajón.

  • Page 50: Funciones Del Congelador

    UNCIONES DEL CONGELADOR Parrillas y canastas Parrilla fija del congelador Desmontaje de las parrillas con clips: • Levante la parrilla de los clips de montaje de a pared derecha y levante el costado izquierdo de la parrilla para sacarla de los agujeros de montaje en la pared.

  • Page 51: Instrucciones De Funcionamiento

    IELO Y Máquina automática de hacer hielo Nota: Las guías de consumo de energía que se adhieren en el refrigerador al momento de la compra no incluyen el uso de energía de la máquina de hacer hielo opcional. Algunos modelos selectos fabrican hielo automáticamente.
  • Page 52 IELO Y AGUA Características del Distribuidor (modelos selectos) Luz del distribuidor (modelos selectos) Se enciende una luz a plena potencia dentro del distribuidor cuando se está distribuyendo hielo o agua con el accionador del distribuidor principal. Accionador del distribuidor El accionador del distribuidor se encuentra en la pared trasera del área de distribución de agua y hielo.
  • Page 53 IELO Y AGUA Bloqueo del distribuidor (modelos selectos) El bloqueo del distribuidor detiene la salida del hielo o del agua. Para bloquear el distribuidor: Oprima y mantenga oprimido el botón ‘LOCK’ (Bloqueo) durante tres segundos. Una luz verde situada arriba del botón se iluminará...

  • Page 54: Reemplazo Del Filtro De Agua

    ILTRO DE AGUA ( Instalación y desmontaje ADVERTENCIA A fin de evitar una enfermedad grave o mortal, no use el refrigerador donde el agua no sea pura o se desconozca su calidad sin desinfección adecuada antes o después de pasar por el filtro. PRECAUCIÓN Después de instalar un filtro de agua nuevo, siempre deje salir agua durante dos minutos...
  • Page 55 ILTRO DE AGUA Especificaciones del sistema y datos de funcionamiento cartucho filtrante del agua para refrigerador – Modelo UKF8001AXX Especificaciones Medida del gasto (máximo) en servicio ... 2,9 L/min (0,78 GPM) Vida útil (máxima) – modelo UKF8001AXX-750 ... 2838 litros/750 galones Temperatura máxima de operación ...
  • Page 56 ILTRO DE AGUA Designación de Marca Registrada/Modelo UKF8001AXX750 469006-750 67003523-750 Fabricante: PentaPure Inc. El (Los) dispositivo(s) de tratamiento de agua indicado(s) en este certificado cumple(n) los requisitos de prueba en conformidad con la Sección 116830 del Código de Salud y Seguridad para los siguientes contaminantes relacionados con la salud: Contaminantes Microbiológicos y Turbiedad Quistes...

  • Page 57: Frutas Y Verduras

    UGERENCIAS PARA CONSERVAR LOS ALIMENTOS Conservación de alimentos frescos • La temperatura del refrigerador se debe mantener entre 1° y 4° C (34° y 40° F). La temperatura ideal es de 3° C (37º F). Para verificar la temperatura, coloque un termómetro para electrodomésticos en un vaso de agua en el centro del refrigerador.
  • Page 58 UGERENCIAS PARA CONSERVAR LOS ALIMENTOS Tabla de conservación de los alimentos Los tiempos de conservación son aproximados y pueden variar dependiendo del tipo de empaque, temperatura de almacenamiento y la calidad del alimento cuando fue comprado. ALIMENTOS PRODUCTOS LACTEOS Mantequilla Leche y crema Queso en crema, queso en pasta y alimentos de queso...
  • Page 59 UGERENCIAS PARA CONSERVAR LOS ALIMENTOS ALIMENTOS VERDURAS Espárragos Repollitos de Bruselas, brócoli, coliflor, chícharos, frijoles, cebollas, pimientos Repollo, apio Zanahorias, pastinaca, betarraga y nabos Lechuga AVES y PESCADO Pollo y pavo, entero Pollo y pavo, presas Pescado CARNES Tocino Res o cordero, molida Res o ternera, asada y bistec Jamón, completamente cocido, entero...

  • Page 60: Cuidado Y Limpieza

    UIDADO Y LIMPIEZA PRECAUCIÓN Para evitar lesiones personales o daños a la propiedad, respete lo siguiente: • Lea y siga las instrucciones del fabricante para todos los productos de limpieza. • No coloque las cubetas, repisas ni accesorios en el lavavajillas.

  • Page 61: Eliminación De Los Olores Del Refrigerador

    UIDADO Y LIMPIEZA Eliminación de los olores del refrigerador ADVERTENCIA A fin de evitar un choque eléctrico que puede causar una lesión grave o mortal, desenchufe el refrigerador antes de la limpieza. Enchúfelo después de la limpieza. 1. Retire todos los alimentos y apague el refrigerador. 2.

  • Page 62: Reemplazo De Los Focos

    UIDADO Y LIMPIEZA Reemplazo de los focos ADVERTENCIA A fin de evitar choque eléctrico que puede causar una lesión personal grave o mortal, desenchufe el refrigerador antes de reemplazar el foco. Después de reemplazar el foco, enchufe nuevamente el refrigerador. PRECAUCIÓN A fin de evitar una lesión personal o daños materiales, observe lo siguiente:...

  • Page 63: Preparación Para Las Vacaciones

    UIDADO Y LIMPIEZA Preparación para las vacaciones PRECAUCIÓN Si su refrigerador tiene un distribuidor y existe la posibilidad de que la temperatura en el lugar donde está ubicado el refrigerador descienda bajo el punto de congelación, el sistema de suministro del agua (incluyendo el depósito del agua y la válvula del agua) debe ser desaguado por un técnico de servicio calificado.

  • Page 64: Sonidos Del Funcionamiento

    ONIDOS DEL FUNCIONAMIENTO Las mejoras en el diseño de la refrigeración pueden producir sonidos en su nuevo refrigerador que son diferentes o que no existían en el modelo más antiguo. Estas mejoras fueron hechas para crear un refrigerador que conserve los alimentos de manera más eficiente, que ahorre energía y que en general sea más silencioso.

  • Page 65: Localización Y Solución De Averías

    OCALIZACIÓN Y SOLUCIÓN DE AVERÍAS PROBLEMA CAUSAS POSIBLES El control y las luces El refrigerador está en modo del congelador de descongelación. están encendidas pero el compresor no funciona La temperatura del Los ajustes del control del sistema de refrigerador son demasiado bajos. embutidos y frutas Los controles del congelador y verduras está...
  • Page 66 OCALIZACIÓN Y SOLUCIÓN DE AVERÍAS PROBLEMA Las juntas de las puertas no sellan Se forman gotas de herméticamente. agua en el exterior del refrigerador Los niveles de humedad son altos. Los controles deben ser ajustados. Los niveles de humedad son altos o la Se forman gotas de puerta se ha abierto con demasiada agua en el interior...
  • Page 67 OCALIZACIÓN Y SOLUCIÓN DE AVERÍAS Hielo y Agua PROBLEMA CAUSAS POSIBLES La puerta del congelador no está cerrada. No están encendidas las luces del control del distribuidor El refrigerador no está enchufado. Fusible fundido o se necesita reponer el disyuntor. Ha ocurrido una falla de energía.
  • Page 68 OCALIZACIÓN Y SOLUCIÓN DE AVERÍAS PROBLEMA El brazo de la máquina esté hacia arriba. La máquina de hacer hielo no está produciendo hielo El suministro de agua doméstica no está llegando a la válvula del agua. La tubería de cobre está torcida. La presión del agua está...
  • Page 69 OCALIZACIÓN Y SOLUCIÓN DE AVERÍAS PROBLEMA CAUSAS POSIBLES El agua del Se instaló recientemente el refrigerador. distribuidor no es muy fría El suministro del agua en el depósito de almacenamiento se acabó. El agua se estancó en las tuberías de agua afuera del tanque de almacenamiento y se ha calentado a temperatura ambiente.

  • Page 70: Garantía Y Servicio

    ARANTÍA Y Para los mercados de los EE.UU. y Canadá exclusivamente Cuando usted adquiere un electrodoméstico Fisher & Paykel para uso o consumo personal, usted automáticamente recibe una garantía limitada por dos años, la cual le cubre partes y mano de obra de servicio dentro de los 48 estados continentales de los EE.UU., Hawai, Washington DC y Canadá.

  • Page 71: Antes De Llamar Al Servicio Técnico

    ARANTÍA Y Esta garantía NO cubre: A Llamadas de servicio que no estén relacionadas con defectos en el Producto. El costo de una llamada de servicio será cargado si se encuentra que el problema no está relacionado con un defecto del producto. Por ejemplo: Corregir una mala instalación del producto.
