ADVERTENCIA:
Este bloqueo permitirá evitar el encendido accidental de la
herramienta eléctrica o la utilización por parte de personas no
autorizadas (especialmente los niños).
Para evitar la utilización no autorizada de esta herramienta, inserte
un candado en el orificio del interruptor de disparo para imposibilitar
la utilización del interruptor.
2.
Utilización del conjunto de tornillo de corpintero (Accesorio estándar)
(1) El conjunto de tornillo de carpintero puede montarse en la escuadra
de guía izquierda (escuadra de guía (B)) o bien en la escuadra de
guía derecha (escuadra de guía (A)) aflojando el perno de orejas de
6mm (A).
(2) El portatornillo puede elevarse o bajarse de acuerdo con la altura de
la pieza de trabajo aflojando el perno de orejas de 6mm (B). Después
del ajuste, apriete firmemente el perno de orejas de 6 mm (B) y fije
el portatornillo.
(3) Gire la perilla superior y fije firmemente la pieza de trabajo en su
lugar (Fig. 20).

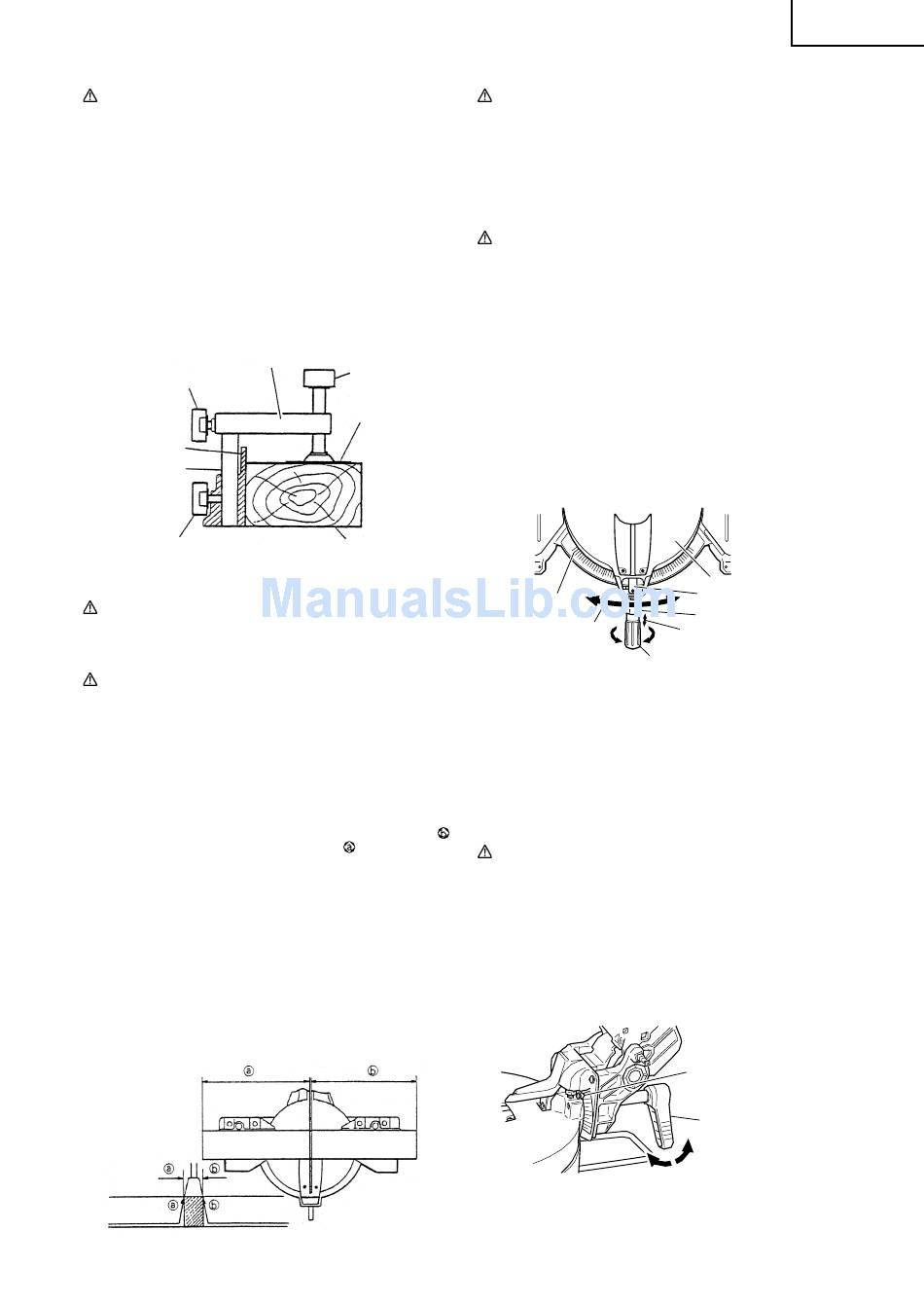

Soporte roscado
Perno de mariposa
Perilla
de 6mm (B)
Placa del tornillo
de carpintero
Escuadra de guia
Eje de tornillo
Perno de
mariposa
Pieza de trabajo
de 6mm (A)
Fig. 20
ADVERTENCIA:
Siempre sujete firmemente la pieza de trabajo a la escuadra de guía,
ya que de lo contrario podría salirse de la mesa y causar lesiones
serias.
PRECAUCIÓN:
Confirme siempre que la cabeza del motor (consulte la Fig. 1) no
entre en contacto con el conjunto de tornillo de carpintero cuando
descienda para realizar la operación de corte. Si existe el peligro de
que pueda pasar esto, afloje ligeramente el perno de orejas de 6mm
(B) y mueva el conjunto de tornillo de carpintero hasta una posición
en la que no entre en contacto con la hoja de sierra.
3.
Operación de corte
(1) Como se muestra en la Fig. 21, la anchura de la hoja de sierra es la
de corte. Por lo tanto, deslice la pieza de trabajo hacia la derecha
(vista desde la posición del operador) cuando desee la longitud
,
o hacia la izquierda cuando desee la longitud
.
(Sólo modelo C10FCH2)
Si se utiliza un marcador láser, alinee la línea de láser con el lado
izquierdo de la hoja de sierra, y luego alinee la línea de tinta con la
línea de láser.
(2) Cuando la hoja de sierra haya alcanzado la velocidad máxima,
empuje cuidadosamente hacia abajo la empuñadura hasta que la
hoja de sierra se acerque a la pieza de trabajo.
(3) Cuando la hoja de sierra haya entrado en contacto con la pieza de
trabajo, empuje gradualmente hacia abajo la empuñadura para cortar
dicha pieza.
(4) Después de haber cortado la pieza de trabajo con la profundidad
deseada, desconecte la alimentación de la herramienta eléctrica y
deje que la hoja de sierra se pare completamente antes de levantar
la empuñadura de la pieza de trabajo para devolverla a su posición
de completamente retraída.
Línea de ajuste
Marca
Marca
(previamente realizada)
(previamente realizada)
(Vista frontal)
Fig. 21
Español
ADVERTENCIA:
* Cuando no vaya a utilizar la herramienta, confirme que el
interruptor de disparo esté en OFF y de que el enchufe del cable
de alimentación esté desconectado del tomacorriente.
* Cuando corte la pieza de trabajo, evite realizar cortes más
delgados que la holgura existente entre el borde de corte y la
hoja de sierra. De lo contrario, el material cortado podría penetrar
dentro de esta holgura y los fragmentos podría esparcirse,
provocándole lesiones.
PRECAUCIÓN:
* El aumento de la presión sobre la empuñadura no aumentará la
velocidad de corte. Por el contrario, la presión excesiva puede
resultar en sobrecarga del motor y/o en reducción de la eficacia
de corte.
* Si presiona la empuñadura con una fuerza excesiva o lateral, la
hoja de sierra podría vibrar durante la operación de corte y
provocar marcas innecesarias sobre la pieza de trabajo,
perjudicando la calidad del corte. Por consiguiente, cuando
presione la empuñadura hacia abajo, hágalo suavemente y con
cuidado.
4.
Procedimiento de corte de ingletes
(1) Afloje la empuñadura lateral y empuja la palanca para los topes de
ángulo. Luego, ajuste la mesa giratoria hasta que el indicador se
alinee con el ajuste deseado de la escala de ángulos de inglete (Fig.
22).
(2) Vuelva a apretar la empuñadura lateral para asegurar la mesa
giratoria en la posición deseada.
Mesa giratoria
Escala de
Indicador (para
ingletes
escala de ingletes)
Girar la mesa
Palanca
giratoria
Empujar
Apretar
Aflojar
Empuñadura lateral
Fig. 22
NOTA:
* En las posiciones hacia la derecha y la izquierda existen paradas
a 0°, centro, 15°, 22.5°, 31.6°, y 45°.
Compruebe que la escala de ingletes y la punta del indicador estén
adecuadamente alineadas.
* La operación de la sierra con la escala de ingletes y el indicador
desalineados, o con la empuñadura lateral sin apretar
adecuadamente, resultará en un corte con mala precisión.
PRECAUCIÓN:
No retire nunca la empuñadura lateral. Es sumamente peligroso
utilizar la herramienta sin la empuñadura lateral.
Para evitar accidentes o lesiones, siempre sujete firmemente la
empuñadura lateral.
5.
Procedimientos de corte de ingletes
(1) Afloje la manivela de abrazadera e incline la hoja de sierra hacia la
izquierda.
(2) Ajuste el ángulo de inclinación hasta el valor deseado observando
la escala de ángulos de bisel y el indicador, y después asegure la
manivela de la abrazadera.
Indicador
(Para escala en bisel)
Palanca de fijación
Aflojar
Apretar
Fig. 23
