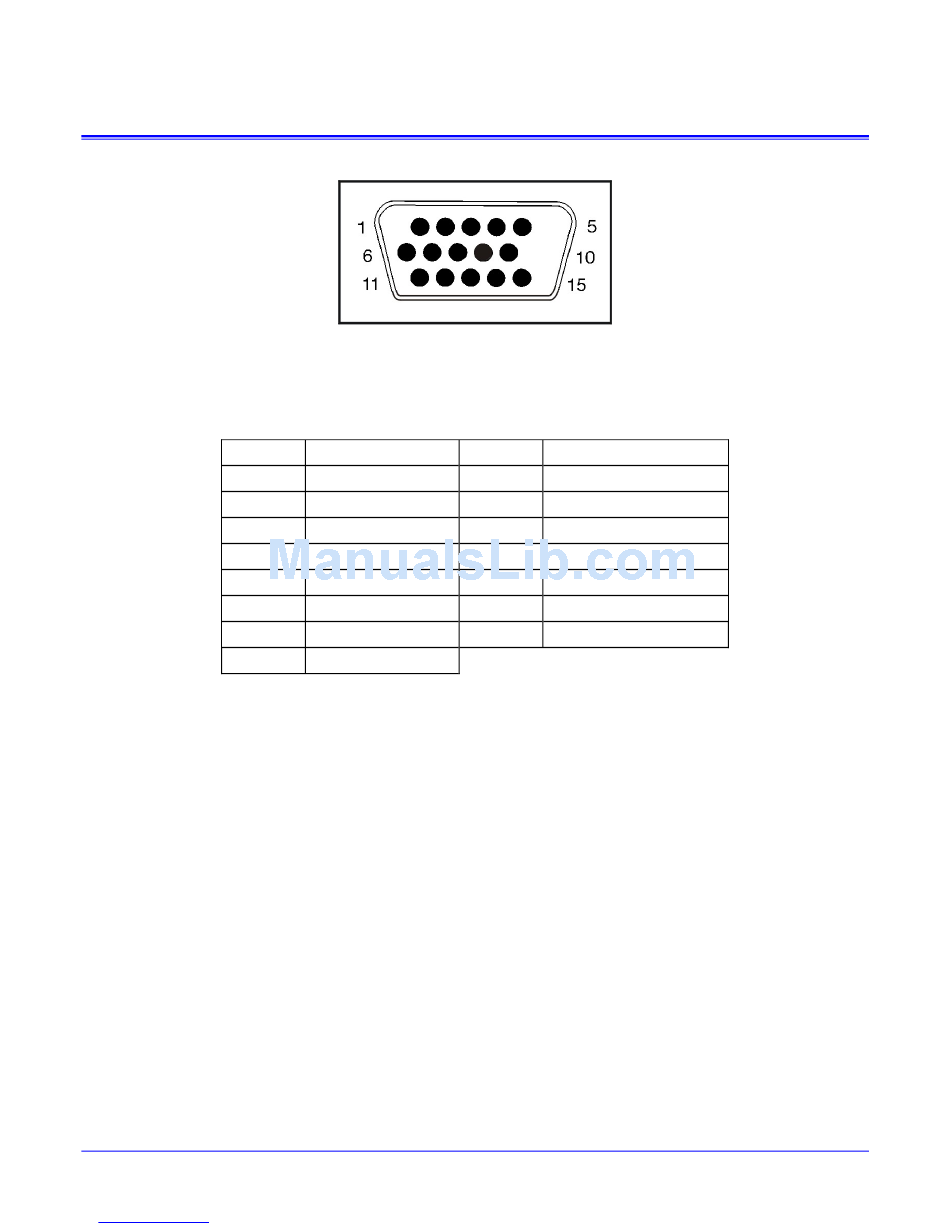

D-SUB Konnektörü PIN Ataması
15
Downloaded from www.Manualslib.com
PIN Signal (D-sub)
1 Kırmızı
2 Yeşil
3 Mavi
4 Zemin
5 Kendi kendini test
6 Kırmızı Zemin
7 Yeşil Zemin
8 Mavi Zemin
manuals search engine
Sinyal konnektörü
PIN Signal (D-sub)
9
V
DD
10 Zemin
11 Zemin
12 SDA (DDC için)
13 Y. Senk.
14 D. Senk.
15 SCL (DDC için)
XEROX
Bilgisayardan DDC için
®
