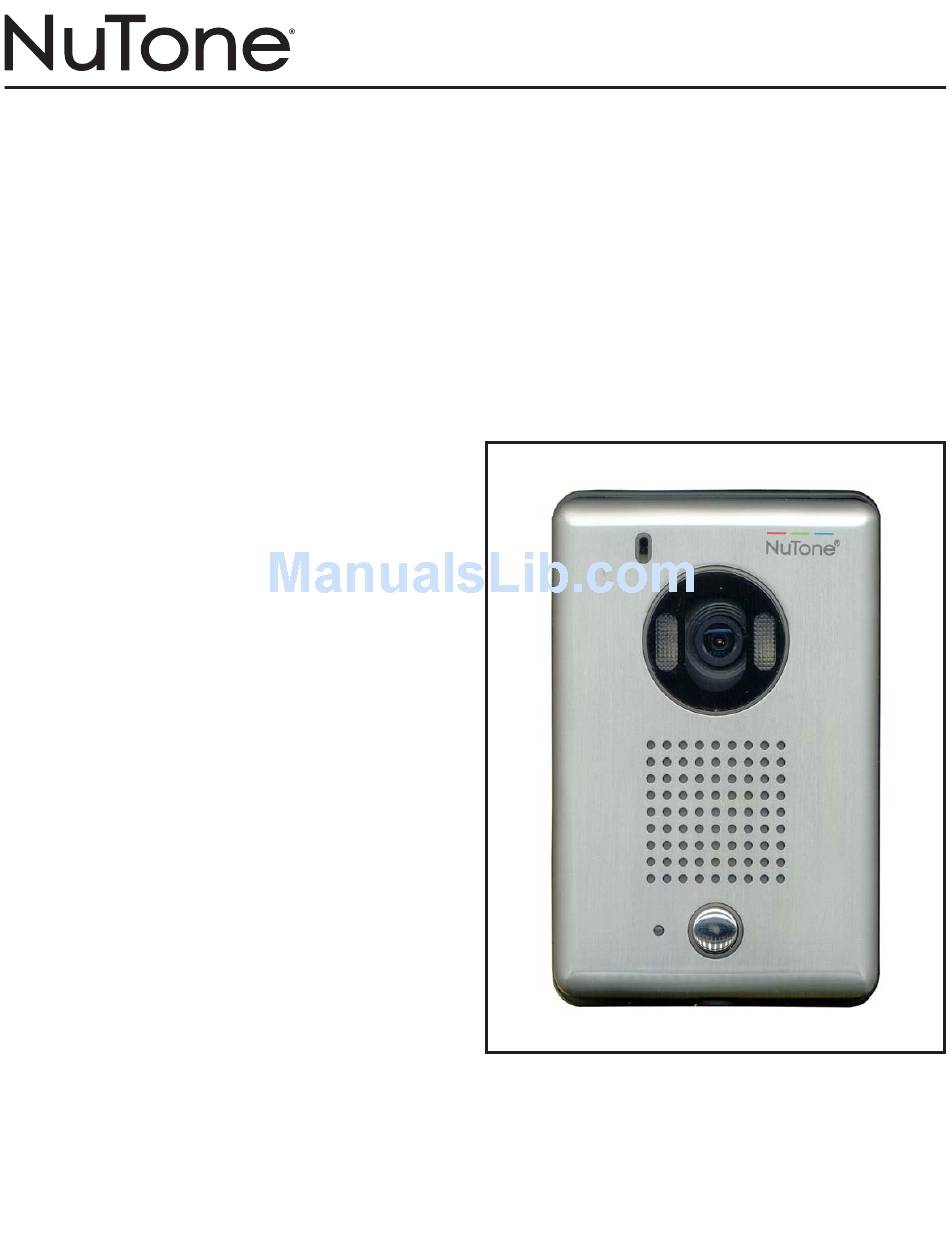

Surface Mount Door Camera
Model VSC4S
Use with NuTone Models VSM4SK and VSUC4SK
INSTALLATION INSTRUCTIONS
This booklet contains information for installing the camera.
All system wiring and rough-in frames should be installed
before mounting and wiring the master station. Refer to the
installation instructions packaged with the rough-in frames
for detailed wiring information.
Table of Contents
IMPORTANT SAFETY INSTRUCTIONS . . . . .2-4
VSM4SK & VSUC4SK WIRING ILLUS. . . . . . . .5
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . .5
Contents of Carton . . . . . . . . . . . . . . . . . . . . . . .5
Precautions and Guidelines . . . . . . . . . . . . . . . .5
Wiring Specifications . . . . . . . . . . . . . . . . . . . . .6
Camera Wiring Precautions . . . . . . . . . . . . . . . .6
Connecting and Mounting the Camera . . . . . .6-7
Operational Checkout . . . . . . . . . . . . . . . . . . . . .7
Camera Volume Adjustment . . . . . . . . . . . . . . .7
Camera Lens Manual Adjustment . . . . . . . . . . .7
FCC INFORMATION PART 15 RULES . . . . . . . .8
WARRANTY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
TO REGISTER THIS PRODUCT, VISIT WWW.NUTONE.COM
READ & SAVE THESE INSTRUCTIONS!
For more detailed information on wiring and mounting other
system components (i.e., optional camera, rough-in.), refer
to the installation instructions packaged with the separate
components.
INSTALLATION INSTRUCTIONS
