Video Door Answering System
Model VSUC4RK / VSUC4SK
HOMEOWNERS OPERATING INSTRUCTIONS
IMPORTANT
This product has many functions and controls. Please read entire operating instructions before using this product.
VSUC4RK
VSC4R
Recessed Mount

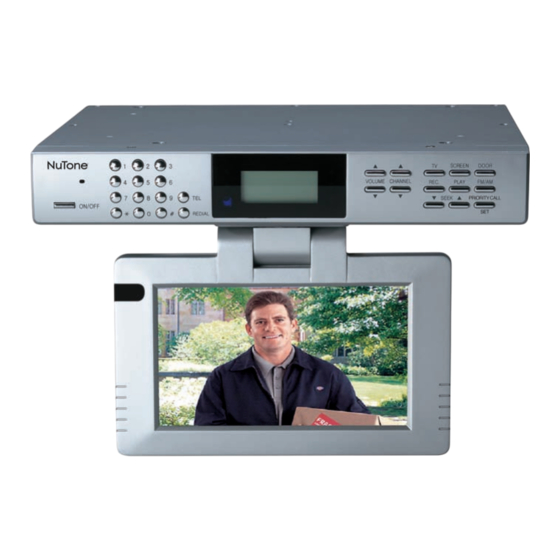

Illustration of Model VSUC4 Monitor . . . . . . . . . . . . . . . . . . . . .3
Monitor Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
On/Off Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Telephone Number Keypad . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
LCD Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Volume Up/Down Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
TV Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Screen Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Door Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Record Button
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Play Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
FM/AM Mode Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Seek Up/Down Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Priority Call/Set Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Channel Up/Down Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
View Monitor Side Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
TO REGISTER THIS PRODUCT, VISIT WWW.NUTONE.COM
Table of Contents
Monitor Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Setting the Clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Setting the Timer/Alarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
TV Input Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Exit Time/Timer/TV Program Mode . . . . . . . . . . . . . . . . . . . . . . .5
Door Answering/Door Monitoring . . . . . . . . . . . . . . . . . . . . . . . .5
Priority Call Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Record/Play Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Telephone Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Program Radio Stations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Radio Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Program TV Stations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
TV Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Camera Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Resetting the Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Camera Volume Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Camera Lens Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Warranty
READ & SAVE THESE INSTRUCTIONS!
OPERATING INSTRUCTIONS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
VSUC4SK
VSC4S
Surface Mount
Advertisement
Table of Contents
Related Manuals for NuTone VSUC4RK
Summary of Contents for NuTone VSUC4RK
- Page 1 Video Door Answering System Model VSUC4RK / VSUC4SK HOMEOWNERS OPERATING INSTRUCTIONS IMPORTANT This product has many functions and controls. Please read entire operating instructions before using this product. VSUC4RK VSC4R Recessed Mount Illustration of Model VSUC4 Monitor .....3 Monitor Controls .
-
Page 2: Explanation Of Graphical Symbols
CAUTION: TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, EXPLANATION OF GRAPHICAL SYMBOLS The lightning flash with arrowhead, within an equilateral triangle, is intended to alert the user to the presence of uninstalled “dangerous voltage”... -
Page 3: Remote Control Operation
Telephone Number Keypad On/Off Contrast Color Brightness Monitor swings up when not viewing Monitor swings down for viewing Telephone Volume Answer/Disconnect Up/Down Redial LCD Display Record Button Remote Control Operation The remote control comes with a disc battery (CR2025) that must be installed prior to operating the remote control. -
Page 4: Monitor Controls
Monitor Controls ON / OFF Button The pushbutton control switch for this on / off is located on the bottom left on the front of the VSUC4 Monitor Station. This control switch button is pressed in momentarily to power the monitor or if power exists to monitor, press button momentarily to turn off. - Page 5 Alarm Note: Once triggered, the alarm will sound for approximately 40 seconds, or press “Priority Call / Set Button” to turn off alarm. Should no alarm time be needed, do not input any time, allow the dashes to remain, Press “Priority Call / Set Button”...
-
Page 6: Resetting The Monitor
Program TV Stations The unit must be powered on. • Press the “TV Button” to turn on the TV * Either a “C” or an “A” will appear in the LCD, along with the current channel selection for three (3) seconds * If the channel is changed, it will display this way •... - Page 7 This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions may cause harmful interference to radio communications.
- Page 8 Product specifications subject to change without notice. 4820 Red Bank Road, Cincinnati, Ohio 45227 Printed in Korea, Rev. 05/2006, Part No. 100910...
