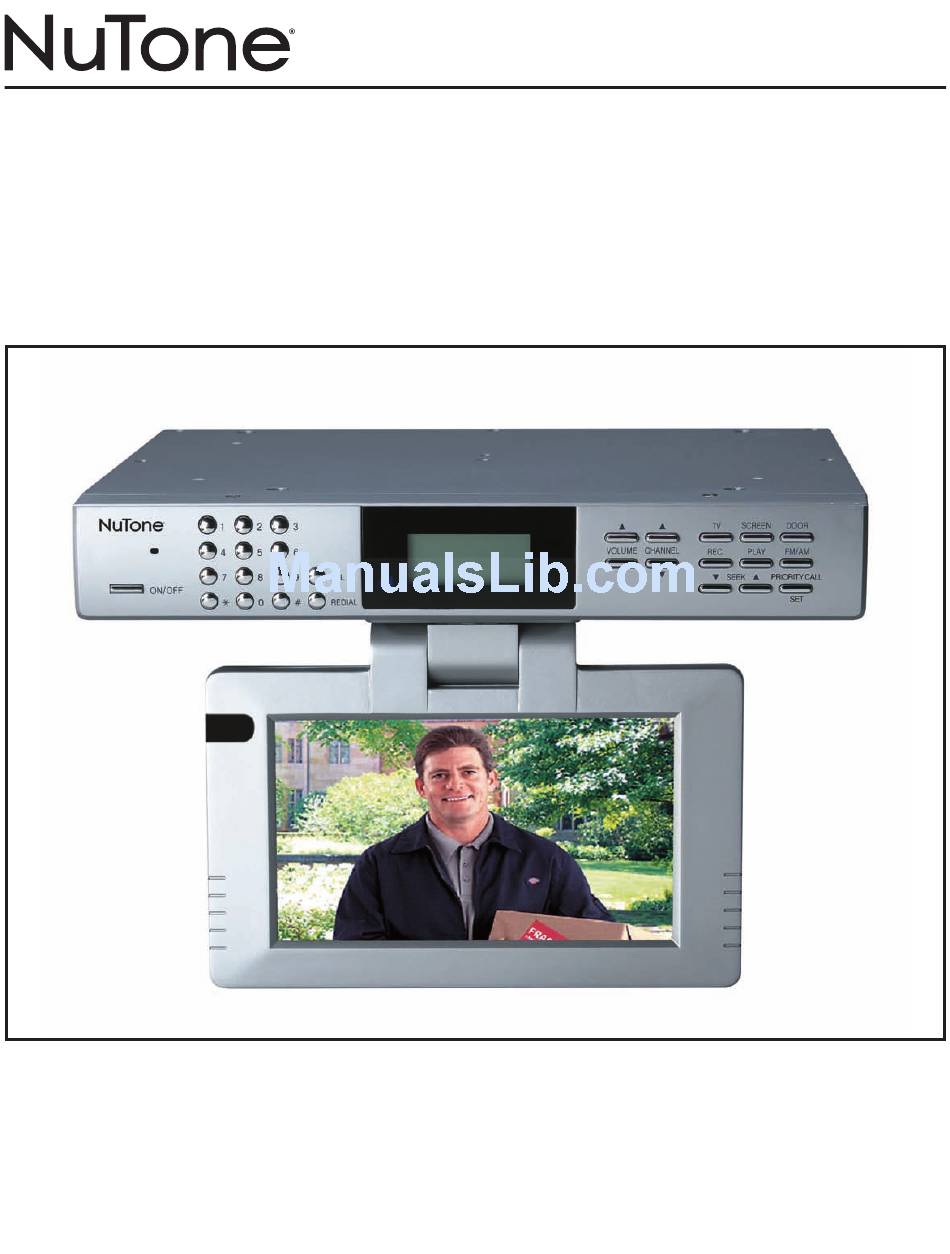

Video Door Answering System
Model VSUC4SK
INSTALLATION INSTRUCTIONS
This booklet contains information for installing the TV/Monitor.
All system wiring and rough-in frames should be installed
before mounting and wiring the master station. Refer to the
installation instructions packaged with the rough-in frames
for detailed wiring information.
TO REGISTER THIS PRODUCT, VISIT WWW.NUTONE.COM
READ & SAVE THESE INSTRUCTIONS!
For more detailed information on wiring and mounting other
system components (i.e., optional camera, rough-in.), refer
to the installation instructions packaged with the separate
components.
INSTALLATION INSTRUCTIONS
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for NuTone VSUC4SK
Summary of Contents for NuTone VSUC4SK
-
Page 1: Installation Instructions
Video Door Answering System Model VSUC4SK INSTALLATION INSTRUCTIONS This booklet contains information for installing the TV/Monitor. All system wiring and rough-in frames should be installed before mounting and wiring the master station. Refer to the installation instructions packaged with the rough-in frames for detailed wiring information. -
Page 2: Explanation Of Graphical Symbols
CAUTION: TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, EXPLANATION OF GRAPHICAL SYMBOLS The lightning flash with arrowhead, within an equilateral triangle, is intended to alert the user to the presence of unin- stalled “dangerous voltage”... -
Page 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS READ THESE INSTRUCTIONS — All the safety and operating instructions should be read before the product is operated. RETAIN INSTRUCTIONS — The safety and operating instructions should be retained for future reference. HEED ALL WARNINGS — All warning on the product and in the operating instructions should be adhered to. - Page 4 the operation instructions. Adjust only those controls that are covered by the operating instruction, as an improper adjustment of other controls may result in damage and will often require extensive work by a qualified technician to restore the product to its normal operation.
-
Page 5: Table Of Contents
Table of Contents VSUC4SK REPRESENTATIVE WIRING ILLUSTRATION ........6 INSTALLATION . -
Page 6: Vsuc4Sk Representative Wiring Illustration
VSUC4SK SERIES REPRESENTATIVE WIRING ILLUSTRATION INSTALLATION CONTENTS OF CARTON Check (_) for following VSUC4SK carton contents: VSUC4SK TV/Monitor VSUC4SK Hardware bag assembly containing: (4) #8 x 1 1/2" screws (4) #8 x 1 1/4" screws (4) #8 x 7/8" screws (4) #8 x 2 1/4"... -
Page 7: Precautions And Guidelines
• The VSUC4SK and camera is designed to be used with category 5 or category 6; no other cable should be used. The use of wire other than category 5 or category 6 cable will void all NuTone warranties and may result in faulty installation and improper operation. -
Page 8: Fm Antenna Installation And Connection
TV/Monitor location. Attach the two wire lead-in cable from the loop antenna to the AM-ANT terminals on the back of the TV/Monitor. FM Antenna Installation and Connection The VSUC4SK is supplied with two different FM radio antennas. Use the antenna that best suits your installation... - Page 9 FM Folded Dipole Antenna with 20 foot lead-in The folded dipole antenna with a 20' lead is designed to be mounted in the homes attic. If additional lead-in length is needed, additional 300 ohm “twin lead” cable can be attached. Use one of the following methods to install the FM antenna.
- Page 10 Ceiling Joist When attic space is limited, staple antenna to ceiling joists. Nail or Staple Through Center Twin-Lead Connection 1. Run the 20 foot twin lead to the location where the TV/Monitor will be mounted. 2. Keep twin lead at least 12" away from metal and other wiring. 3.
-
Page 11: Optional Fm Antenna Connection
Above the Cabinet Mounting Fasten the FM antenna using staples (not supplied) in an open space above the cabinet. Run antenna behind the cabinet to the TV/Monitor location. If access behind the cabinet is not possible, drill a hole in the top and bottom of the cabinet and “fish”... -
Page 12: Camera Wiring
AVOID RUNNING INTERCOM WIRES PARALLEL TO A.C. POWER WIRING. Maximum Number of Camera’s The VSUC4SK is supplied with one (1) VSC4S camera. An optional second camera; NuTone model VSC4R recessed mount camera, or VSC4S surface mount camera can be added. -
Page 13: Existing Construction
5. Separate and strip approx 1/2" of insulation from each of the eight wires in the cable. Twist the following cables together: • OR and OR/WH • GR and GR/WH • BL and BL/WH • BR and BR/WH 6. Remove the plastic back frame and rubber gasket from the camera. Position the back frame and gasket over wire and attach to the wall box using (2) #6 x 3/4"... -
Page 14: Connecting Camera 1 At The Tv/Monitor
5. Separate and strip approx 1/2" of insulation from each of the eight wires in the cable. Twist the following cables together: • OR and OR/WH • GR and GR/WH • BL and BL/WH • BR and BR/WH 6. Remove the plastic back frame and rubber gasket from the camera. Position the back frame and gasket over wire and attach to the wall using (2) #6 x 1 1/4"... -
Page 15: Wiring And Mounting The Tv/Monitor
• OR and OR/WH • GR and GR/WH • BL and BL/WH • BR and BR/WH 3. Attach each of the twisted pair of wires to the corresponding Camera 2 screw terminals on the back of the TV/Monitor. Tighten each screw securely. Wiring and Mounting the TV/Monitor Locate the TV/Monitor unit where the camera, TV, AM, FM and Telephone cables were previously ran. - Page 16 • Position the round plastic spacer at each mounting hole location. To help hold the spacers in-place, position the small diameter end of the spacer towards the TV/Monitor case. Lift and hold the TV/Monitor in position. Select a 7/8", 1 1/4", or 1 1/2" mounting screw (supplied) based on your particular installation and insert the first mounting screw into one of the mounting holes in the TV/Monitor, and tighten.
- Page 17 • Select a 1 1/2", or 2 1/4" mounting screw (supplied) based on your particular installation. Insert all four (4) mount- ing screws (supplied) from inside the cabinet. • Position the round plastic spacer at each mounting hole location. To help hold the spacers in-place, position the small diameter end of the spacer towards the TV/Monitor case.
-
Page 18: Powering Up The System
Powering Up the System Once all connections throughout the system have been checked, the power cable plug can be plugged into a 120 VAC duplex outlet. Refer to the homeowner’s manual for operating instructions. Camera Volume Adjustment The VSC4S door camera is provided with a volume level adjustment set screw. The adjustment has been pre-set at the factory to provide the optimal volume level at the door camera. -
Page 19: Warranty
FCC Information Part 15 Rules This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installa- tion. - Page 20 Product specifications subject to change without notice. 4820 Red Bank Road, Cincinnati, Ohio 45227 Printed in Korea, 05/2006, Part No. 100909...
-
Page 21: Directives D'installation
Portier vidéo électronique Modèle VSUC4SK DIRECTIVES D’INSTALLATION Cette brochure contient de l’information sur l’installation du télémoniteur. L’installation de tous les câbles de raccorde- ment et boîtiers doit être achevée avant le montage et le câblage de la station principale. Reportez-vous aux direc- tives d’installations fournies avec les boîtiers pour tous les... -
Page 22: Importantes Consignes De Sécurité
AVERTISSEMENT: POUR PRÉVENIR LE RISQUE DE DÉCHARGE MISE EN GARDE: POUR RÉDUIRE LE RISQUE DE DÉCHARGE SIGNIFICATION DES SYMBOLES GRAPHIQUES Le symbole “éclair” doté d’une tête de flèche et contenu dans un triangle équilatéral signale à l’utilisateur la présence d’une zone de “tension dangereuse” dans le boîtier de l’appareil non installé. Cette tension est suffisamment élevée pour soumettre les personnes à... -
Page 23: Importantes Directives De Sécurité
IMPORTANTES DIRECTIVES DE SÉCURITÉ 1. LISEZ CES DIRECTIVES — Veuillez lire toutes les directives relatives à la sécurité et au fonctionnement avant d’utiliser cet appareil. 2. CONSERVEZ CES DIRECTIVES — Veuillez conserver les directives relatives à la sécurité et au fonctionnement pour des références ultérieures. - Page 24 A. Le cordon d’alimentation ou sa fiche sont endommagés. B. Du liquide ou des corps étrangers ont pénétré dans le boîtier de l’appareil. C. L’appareil a été exposé à la pluie ou à l’eau. D. L’appareil ne semble pas fonctionner normalement lorsque vous l’utilisez en respectant les directives don- nées.
- Page 25 SCHÉMA DE CÂBLAGE REPRÉSENTATIF DU VSUC4SK ....... . . 6...
-
Page 26: Installation
SCHÉMA DE CÂBLAGE REPRÉSENTATIF DU MODÈLE SÉRIE VSUC4SK INSTALLATION CONTENU DE LA BOÎTE Cochez (_) chacun des composants ci-dessous contenus dans le carton du VSUC4SK: Télémoniteur VSUC4SK Sac de matériel de fixation du VSUC4SK contenant: (4) vis n o 8 x 1 po 1/2... -
Page 27: Précautions Et Lignes Directrices
• Le VSUC4SK et la caméra ont été conçus pour être connectés avec des câbles de catégorie 5 ou 6; aucun autre type de câble ne doit être utilisé. L’utilisation d’un câble de catégorie autre 5 ou 6 entraîne l’annulation de toutes les garanties de NuTone et peut résulter en une installation défectueuse et un fonctionnement incorrect. -
Page 28: Installation Et Connexion De L'antenne Fm
à travers l’armoire jusqu’à l’emplacement du télémoniteur. Connectez la descente d’antenne à deux fils de l’antenne cadre aux bornes AM-ANT à l’arrière du télémoniteur. Installation et connexion de l’antenne FM Le VSUC4SK est fourni avec deux antennes radio FM différentes. Utilisez l’antenne qui convient le mieux à l’installation. - Page 29 Antenne FM dipôle pliante avec descente d’antenne de 20 pi L’antenne FM dipôle pliante avec descente d’antenne de 20 pi a été conçue pour être montée dans le grenier du bâti- ment. S’il faut allonger la descente d’antenne, il est possible d’ajouter un câble de rallonge à deux conducteurs de 300 ohms.
- Page 30 Fixation à une solive Lorsque l’espace disponible dans le grenier est limité, il est possible d’agrafer l’antenne aux solives de plafond. Clou ou agrafe inséré au centre Connexion au câble à deux conducteurs 1. Amenez le câble à deux conducteurs de 20 pi jusqu’à l’emplacement de montage du télémoniteur. 2.
-
Page 31: Connexion De L'antenne Fm En Option
Montage au-dessus de l’armoire Fixez l’antenne FM avec des agrafes (non fournies) à un emplacement accessible au-dessus de l’armoire. Tirez l’antenne derrière l’armoire jusqu’à l’emplacement du télémoniteur. Si l’espace derrière l’armoire n’est pas accessible, percez un petit trou dans le haut et dans le bas de l’armoire et passer l’antenne à travers l’armoire jusqu’à l’emplacement du télé- moniteur. -
Page 32: Câblage De La Caméra
EN PARALLÈLE AVEC DES CÂBLES D’ALIMENTATION c.a. Nombre maximal de caméras Le VSUC4SK est fourni avec une (1) caméra VSC4S. Il est possible d’ajouter à l’installation une seconde caméra en option; une caméra encastrée modèle VSC4R de NuTone ou une caméra montée en surface VSC4S. - Page 33 5. Séparez et dénudez une longueur approximative de 1/2 po de chacun des huit fils contenus dans le câble./ Tordez les paires de fils ci-dessous ensemble: • orangé et orangé/blanc • vert et vert/blanc • noir et noir/blanc • brun et brun/blanc 6.
-
Page 34: Connexion De La Caméra 1 Au Télémoniteur
5. Séparez et dénudez une longueur approximative de 1/2 po de chacun des huit fils con- tenus dans le câble./ Tordez les paires de fils ci-dessous ensemble: • orangé et orangé/blanc • vert et vert/blanc • noir et noir/blanc • brun et brun/blanc 6. -
Page 35: Câblage Et Montage Du Télémoniteur
• orangé et orangé/blanc • vert et vert/blanc • noir et noir/blanc • brun et brun/blanc 3. Fixez chaque paire de fils torsadés aux bornes à vis correspondantes de la caméra 2 à l’arrière du télémoniteur. Serrez chaque vis à fond. Câblage et montage du télémoniteur Localisez le télémoniteur à... - Page 36 • Positionnez une entretoise ronde en plastique à l’emplacement de chacun des trous de montage. Pour que les entretois- es tiennent mieux en place, positionnez le côté de l’entretoise présentant le plus petit diamètre en direction du télémoni- teur. Soulevez et maintenez le télémoniteur en position. Sélectionnez une vis de montage de 7/8 po, 1 po 1/4 ou 1 po 1/2 (fournies) en fonction des besoins de votre installation et insérez la première vis de montage dans l’un des trous de montage du télémoniteur: serrez la vis de montage.
- Page 37 • Sélectionnez une vis de montage de 1 po 1/2 ou de 2 po 1/4 (fournies) selon les besoins particuliers de votre installation. Insérez les quatre (4) vis de montage (fournies) à partir de l’intérieur de l’armoire. • Positionnez une entretoise ronde en plastique à l’emplacement de chacun des trous de montage. Pour que les entretois- es tiennent mieux en place, positionnez le côté...
-
Page 38: Mise En Marche Du Système
Mise en marche du système Une fois que toutes les connexions du système ont été vérifiées, la fiche du câble d’alimentation peut être insérée dans une prise de courant double 120 V.c.a. Reportez-vous au manuel du propriétaire pour tous les détails de fonctionnement. Réglage du volume de la caméra La caméra de surveillance VSC4S est dotée d’une vis de réglage du volume. - Page 39 Règlement de la FCC, Partie 15 Cet appareil a été testé et reconnu conforme aux limites prévues pour des appareils numériques de classe B, tel que défini dans la partie 15 du règlement de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre des interférences dans une installation résidentielle.
- Page 40 Les spécifications de l’appareil sont assujetties à des changements sans préavis. 4820 Red Bank Road, Cincinnati, Ohio 45227 Imprimé en Corée, 05/2006, document n o 100909...
