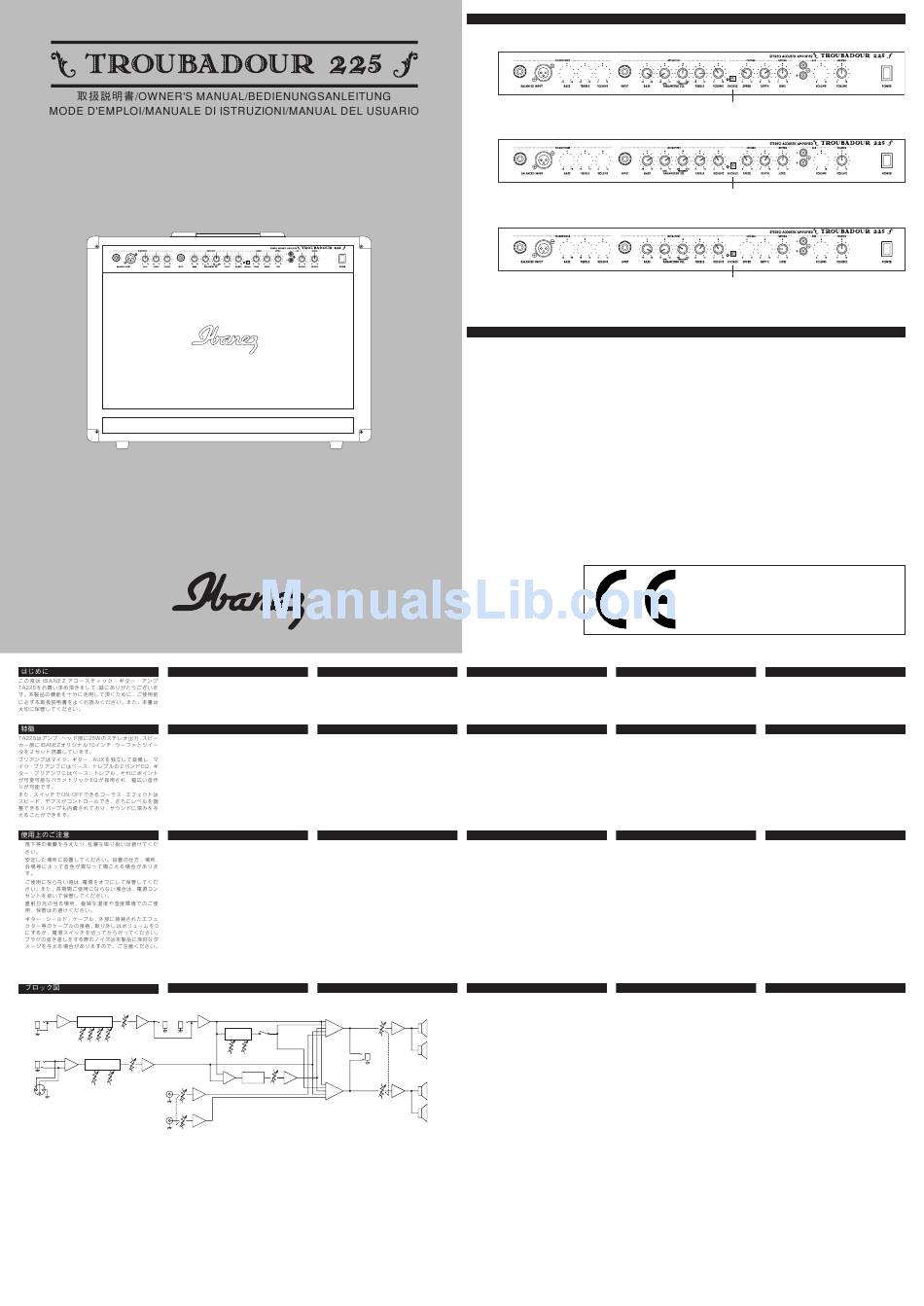

Ibanez Troubadour 225 Owner's Manual

Foreword
Thank you for purchasing the Ibanez TA225 acoustic guitar am-
plifier. Read this manual thoroughly prior to using your amplifier
in order to get the most out of the functions available. Ensure that
this manual is also stored in a safe place.
Features
The TA225 amplifier provides 25W of stereo output and is
equipped with twin 10-inch Ibanez original woofer-and-tweeter
speakers. The amplifier provides independent pre-amps for mi-
crophone, guitar, and AUX. The microphone pre-amp provides a
2-band (bass and treble) equalizer, while the guitar pre-amp of-
fers bass, treble, and variable parametric EQ that enables produc-
tion of a wide range of different sounds. Moreover, the speed and
depth of the chorus effect (turned ON/OFF by switch) can be con-
trolled. The TA225 is also equipped with a built-in adjustable-
level reverb function to bring out the depth of sound.
Precautions During Use
•
•
Do not subject the amplifier to shocks by dropping or rough
handling.
• •
Install the amplifier in a stable location. The amplifier will sound
differently depending on the method, location or venue of in-
stallation.
•
•
Ensure that the power supply is switched OFF when the am-
plifier is not in use. Also remove the power cable from the
power supply socket when the amplifier is not to be used for
•
an extended period of time.
•
Do not use or store the amplifier in locations where it is sub-
•
ject to direct sunlight or in environments that experience dra-
matic fluctuations in temperature and humidity levels.
•
Reduce the volume to "0" or switch OFF the power supply
when connecting the guitar shielded cable, the microphone
cable, and cables connected to external units, such as the ef-
fects. Note that the noise generated when plugs are inserted or
removed may cause severe damage to the equipment.
Block Diagram
INSTRUMENT
EFFECTS LOOP
INPUT
SEND RETURN
EQUALIZER
VOLUME
MICROPHONE
INPUT
EQUALIZER
VOLUME
AUX INPUT
LEFT
VOLUME
RIGHT
VOLUME
Vorwort
Herzlichen Glückwunsch zu Ihrem neuen akustischen
Gitarrenverstärker Ibanez TA225. Bitte lesen Sie diese An-
leitung für optimale Nutzung aller Funktionen vor der
Inbetriebnahme des Verstärkers aufmerksam durch. Bewah-
ren Sie die Anleitung dann für späteres Nachschlagen an
einem sicheren Platz auf.
Merkmale
Der TA225 liefert eine 25 W Stereo-Ausgangsleistung und
ist mit zwei 10-Zoll Ibanez-Lautsprechern mit Hochtönern
ausgestattet. Der Verstärker bietet separate Vorverstärker
für ein Mikrofon, eine E-Gitarre und ein Zusatzsignal (AUX).
Der Mikrofonvorverstärker ist mit einer Zweiband-Klang-
regelung (Tiefen und Höhen) ausgestattet. Der Gitarren-
Vorverstärker hingegen bietet einen Bass- und Treble-Reg-
ler, sowie einen durchstimmbaren Mitten-EQ, mit dem sich
unterschiedliche Sounds erzielen lassen. Die Geschwindig-
keit und Intensität des Chorus-Effekts (mit An/Aus-Schal-
ter) sind einstellbar. Der TA225 ist mit einer einstellbaren
Hallfunktion ausgestattet, mit der Sie dem Klang
Räumlichkeit hinzufügen können.
Vorsichtsmaßregeln für den Betrieb
•
Den Verstärker vor starken Stößen bewahren, nicht auf
den Boden fallen lassen usw.
•
Den Verstärker auf einer stabilen Fläche aufstellen. Stell-
fläche, Einbauplatz und -methode haben Einfluss auf den
Klang.
•
Darauf achten, die Netzversorgung auszuschalten, wenn
der Verstärker nicht verwendet wird. Bei länger ausge-
schaltetem Verstärker den Netzstecker abziehen.
•
Den Verstärker nicht an Plätzen lagern oder betreiben,
an denen das Gerät direkter Sonnenbestrahlung oder
s t a r k e n Te m p e ra t u r e n u n d L u f t fe u c h t i g ke i t s -
schwankungen ausgesetzt ist.
•
Vor dem Anschluss des Gitarren-, des Mikrofonkabels,
oder sonstiger externer Anschlusskabel die Lautstärke
auf "0" stellen oder die Netzversorgung ausschalten. An-
dernfalls kann das laute Brummen beim Anschließen oder
Abziehen der Stecker ernsthafte Schäden am Verstärker
verursachen.
Blockdiagramm
LEFT CH. MASTER
CHORUS
LINE OUT
SPEED DEPTH
REVERB
LEVEL
RIGHT CH. MASTER
SAMPLE SETTINGS
STRUM
ARPEGGIO
TIGHT CUTTING
SPECIFICATIONS
I OUTPUT POWER : 25W+25W @1kHz/8ohms
I INPUT IMPEDANCE : 4Mohms
I CONTROLS :
MICROPHONE SECTION
±15dB (100Hz)
BASS
±15dB (10kHz)
TREBLE
VOLUME
INSTRUMENT SECTION
±15dB (40Hz)
BASS
PARAMETRIC EQ
±15dB
LEVEL
FREQUENCY 200Hz~5.6kHz
±15dB (5.6kHz)
TREBLE
VOLUME
CHORUS
SPEED
DEPTH
REVERB
LEVEL
AUX SECTION
VOLUME
MASTER SECTION
VOLUME
Avant-propos
Nous vous remercions d'avoir porté votre choix sur l'amplifica-
teur pour guitare Ibanez TA225. Veuillez lire attentivement ce mode
d'emploi avant d'utiliser votre amplificateur afin de pouvoir tirer
le meilleur parti des fonctions disponibles. Veuillez conserver en
lieu sûr ce mode d'emploi.
Caractéristiques
L'amplificateur TA225 délivre 25 W en sortie stéréo et il est doté
de hauts parleurs Ibanez originaux doubles de 10 pouces compre-
nant un woofer et un tweeter. L'amplificateur dispose de préamplis
indépendants pour microphone, guitare et signaux AUX. Le
préampli du microphone dispose d'un égaliseur à deux bandes
(grave et aigu) tandis que le préampli de guitare dispose, outre du
contrôle du grave et de l'aigu, d'un égaliseur paramétrique varia-
ble qui permet de créer une vaste palette de sonorités différentes.
De plus, la vitesse et la profondeur du chorus (mis en/hors service
par commutateur) peuvent être contrôlées. Le TA225 possède aussi
une fonction de réverbération à niveau réglable intégrée qui fait
ressortir la profondeur du son.
Précautions d'utilisation
•
Ne soumettez pas l'amplificateur à des chocs en le laissant
tomber ou en le manipulant brusquement.
•
Installez l'amplificateur dans un endroit stable. Le son sera
différent selon la méthode, l'emplacement et le lieu d'installa-
tion.
•
Veillez à ce que l'alimentation soit coupée lorsque vous ne
vous servez pas de l'amplificateur. Débranchez aussi le cor-
don d'alimentation de la prise secteur si vous ne prévoyez pas
d'utiliser l'appareil pendant un certain temps.
•
N'utilisez pas et ne rangez pas l'amplificateur dans un endroit
en plein soleil ou soumis à des variations brusques de tempé-
rature et d'humidité.
•
Réduisez le volume à «0» ou coupez l'alimentation avant de
brancher le câble blindé d'une guitare, le câble d'un micro-
phone et les câbles raccordés aux appareils extérieurs tels que
les effets. Notez que le bruit engendré lors du branchement ou
du débranchement des fiches risque de gravement endomma-
ger les appareils.
Schéma fonctionnel
TWEETER
WOOFER
TWEETER
WOOFER
ON
ON
OFF
I SWITCHES :
CHORUS ON/OFF
POWER ON/OFF
I JACKS :
BALANCED INPUT (1/4" PHONE)
BALANCED INPUT (XLR)
INSTRUMENT INPUT
AUX INPUT RCA STEREO
EFFECTS LOOP
EFFECTS SEND
EFFECTS RETURN
LINE OUT (STEREO)
FOOT SW.
I SPEAKER UNIT :
POWER JAM PJ1008 × 2pcs. 40W (60W MAX.)
POWER JAM PJ-TWEETER × 2pcs. 20W (40W MAX.)
I DIMENSIONS :
490mm (H) × 630mm (W) × 260mm (D)
TA225
I WEIGHT :
TA225 21Kg
Model No : TA225
The aforementioned equipment fully conforms to the protection
requirements of the following EC Council Directives.
89/336/EEC : ELECTROMAGNETIC COMPATIBILITY
73/23/EEC : LOW VOLTAGE DIRECTIVE
NOV99292 COPYRIGHT 1999
Prólogo Introduzione
Gracias por adquirir el amplificador de guitarra acústica Grazie per aver acquistato l'amplificatore per chitarra acustica
Ibanez TA225. Para sacarle el máximo partido a las funcio- Ibanez TA225. Leggere attentamente questo manuale prima di
nes que este amplificador le ofrece, antes de utilizarlo lea usare l'amplificatore per ottenere il massimo dalle funzioni di-
atentamente este manual. Asegúrese también de guardar sponibili. Assicurarsi inoltre di conservare questo manuale in un
este manual en un lugar seguro.
posto sicuro.
Características Caratteristiche
El amplificador TA225 lleva montados dos altavoces de gra- L'amplificatore TA225 offre un'uscita stereo di 25 watt ed è dota-
ves y agudos Ibanez originales de 10 pulgadas y ofrece to di due diffusori woofer da 10 pollici, originali Ibanez, e di alto-
una potencia de salida estereofónica de 25W. El amplificador parlanti tweeter. L'amplificatore fornisce preamplificazioni indi-
dispone de preamplificadores independientes para micró- pendenti per microfono, chitarra e AUX. La preamplificazione
fono, guitarra y AUX. El preamplificador de micrófono dis-
microfono fornisce un equalizzatore a 2 bande (bassi e acuti),
pone de un ecualizador de 2 bandas (graves y agudos), mentre la preamplificazione chitarra offre bassi, alti ed
mientras que el preamplificador de guitarra dispone de un equalizzatore parametrico variabile che consente di produrre una
ecualizador de graves, agudos y paramétrico variable que vasta gamma di suoni. Inoltre la velocità e la profondità dell'ef-
permite producir una amplia gama de sonidos diferentes. fetto chorus (attivato/disattivato tramite interruttore) può essere
Además, se puede controlar la velocidad y la profundidad
controllata. Il TA225 è inoltre dotato di una funzione di riverbero
del chorus (activado/desactivado por conmutador). El TA225 regolabile incorporata per far risaltare la profondità del suono.
está también equipado con una función de nivel ajustable
para añadir profundidad al sonido.
Precauciones durante la utilización Precauzioni durante l'uso
• •
No exponga el amplificador a golpes dejándolo caer o Non esporre l'amplificatore ad urti lasciandolo cadere o trat-
tratándolo de forma brusca. tandolo in modo brusco.
• •
Instale el amplificador en un lugar estable. Dependiendo Installare l'amplificatore in un luogo stabile. L'amplificatore
del método, lugar y superficie de donde lo instale, el emette un suono diverso a seconda del metodo, del luogo e
amplificador sonará de diferente manera. dell'ambiente di installazione.
• •
Asegúrese de desconectar la alimentación del Assicurarsi di spegnere l'amplificatore quando non se ne fa
amplificador cuando no lo utilice. Además, cuando no lo
uso. Inoltre scollegare il cavo di alimentazione dalla presa di
vaya a utilizar durante largo tiempo, desenchufe el cable corrente quando non si usa l'amplificatore per un lungo perio-
de alimentación de la toma de corriente. do.
• •
No utilice ni guarde el amplificador en lugares que estén Non usare o depositare l'amplificatore in luoghi in cui sia espo-
expuestos a la luz directa del sol ni en ambientes que sto a luce solare diretta o in ambienti soggetti a notevoli sbalzi
sufran grandes fluctuaciones de temperatura y niveles di temperatura e livello di umidità.
•
de humedad.
Ridurre il volume a «0» o spegnere l'amplificatore quando si
•
Reduzca el volumen a "0" o desconecte la alimentación collega il cavo schermato chitarra, il cavo microfono e i cavi
cuando vaya a conectar el cable de la guitarra, el cable collegati ad unità esterne, come quelle per gli effetti. Notare
del micrófono, y los cables conectados a aparatos exter- che il rumore generato quando le spine sono inserite o rimosse
nos, tales como los de efectos. Tenga en cuenta que el può causare seri danni all'apparecchio.
ruido generado al insertar o desconectar las clavijas po-
drá ocasionar graves daños al equipo.
Diagrama de bloques Diagramma a blocchi
PRINTED IN CHINA
